26 Funktionsprinzip und Hardware-Beschreibung
Funktionsprinzip
Der ACH580-01 ist ein Frequenzumrichter für die Regelung von Asynchronmotoren,
Permanentmagnet-Synchronmotoren und Synchronreluktanzmotoren (SynRM).

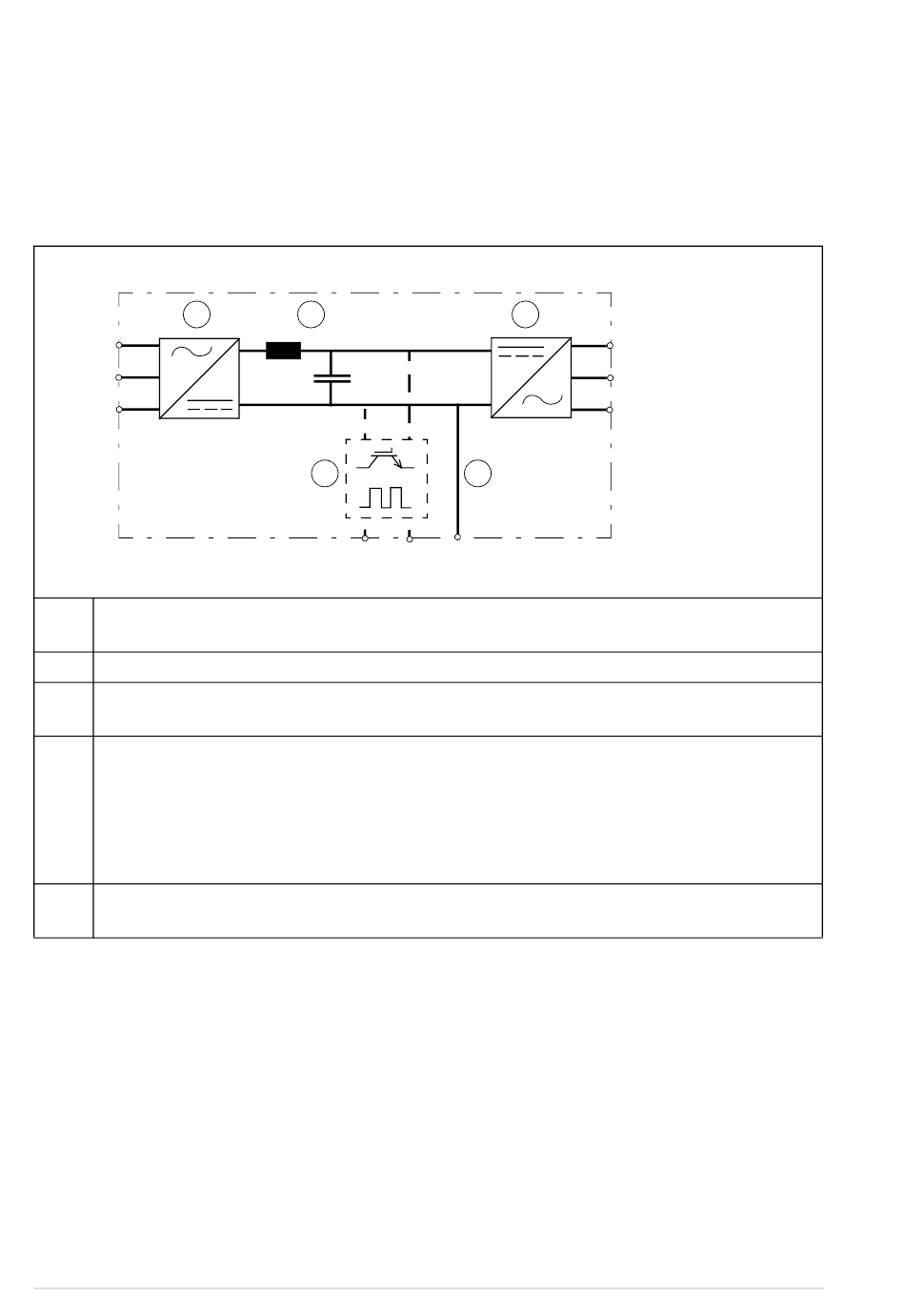

Die folgende Abbildung zeigt das vereinfachte Hauptstromkreis-Schaltbild des
Frequenzumrichters.
ACH580-01
1
L1
L2
L3
1
Gleichrichter. Wandelt Wechselstrom und -spannung in Gleichstrom und -spannung
um.
2
DC-Zwischenkreis. DC-Zwischenkreis zwischen Gleichrichter und Wechselrichter.
3
Wechselrichter. Wandelt Gleichstrom und -spannung in Wechselstrom und -spannung
um.
4
Baugrößen R0 bis R3 mit eingebautem Brems-Chopper (R-, R+). Bei Bedarf wird die
überschüssige Energie vom DC-Zwischenkreis des Frequenzumrichters zum Brems-
widerstand abgeleitet. Der Chopper arbeitet, wenn die DC-Zwischenkreisspannung
einen bestimmten Maximalwert überschreitet. Der Spannungsanstieg wird normaler-
weise durch das Abbremsen eines Motors mit hohem Massenträgheitsmoment verur-
sacht. Die Bremswiderstände werden bei Bedarf vom Anwender installiert.
5
DC-Anschluss (UDC+, UDC-), für einen externen Brems-Chopper bei den Baugrößen
R4 bis R9.
2
4
5
R- UDC+
UDC-
R+
3
T1/U
T2/V
T3/W
