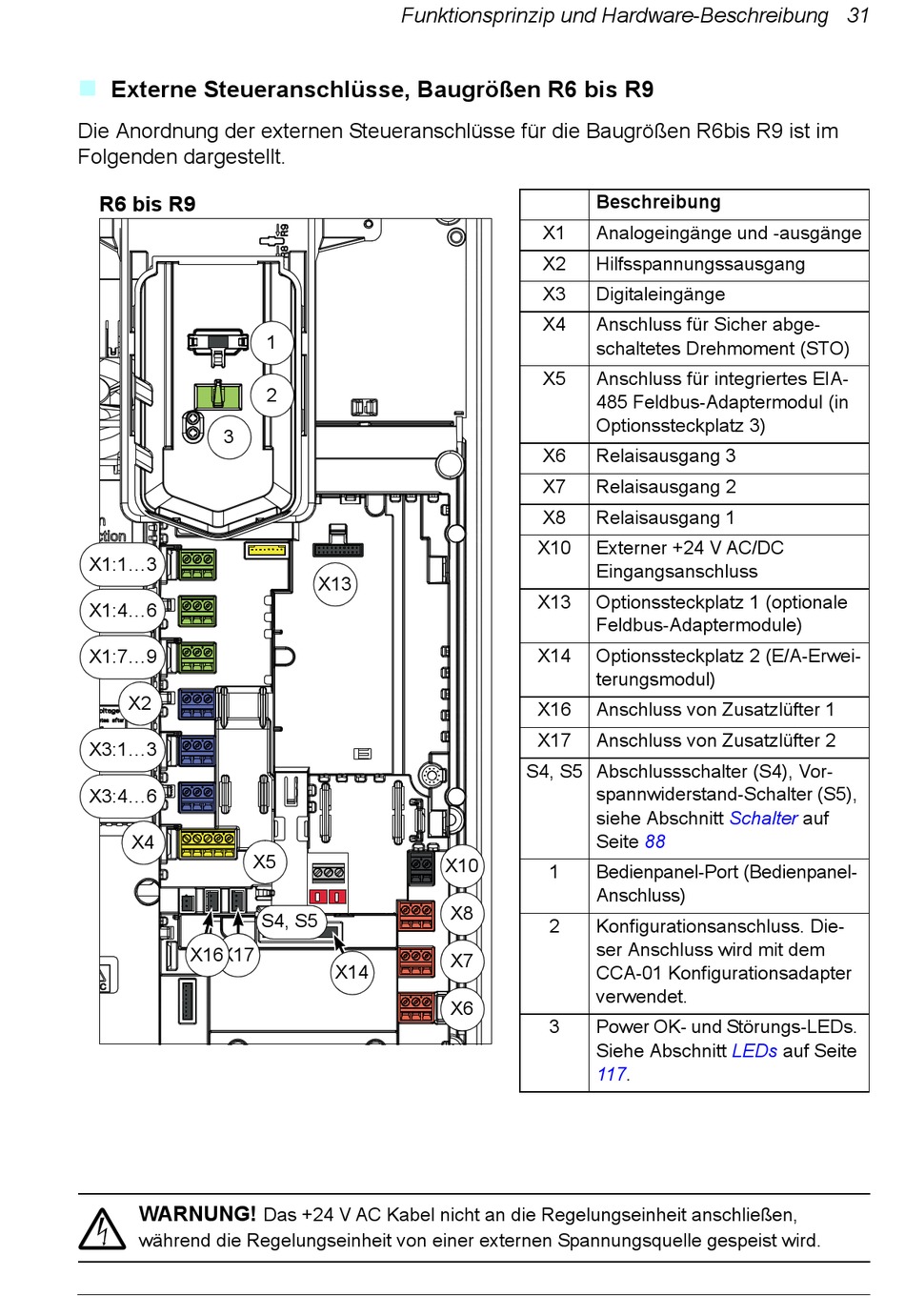

Externe Steueranschlüsse, Baugrößen R6 bis R9
Die Anordnung der externen Steueranschlüsse für die Baugrößen R6bis R9 ist im
Folgenden dargestellt.
R6 bis R9
3
X1:1...3
X1:4...6
X1:7...9
X2
X3:1...3
X3:4...6
X4
X16 X17
WARNUNG!
während die Regelungseinheit von einer externen Spannungsquelle gespeist wird.
Funktionsprinzip und Hardware-Beschreibung 31
1
2
X13
X5
S4, S5
X14
Das +24 V AC Kabel nicht an die Regelungseinheit anschließen,
Beschreibung
X1 Analogeingänge und -ausgänge
X2 Hilfsspannungssausgang
X3 Digitaleingänge
X4 Anschluss für Sicher abge-
schaltetes Drehmoment (STO)
X5 Anschluss für integriertes EIA-
485 Feldbus-Adaptermodul (in
Optionssteckplatz 3)
X6 Relaisausgang 3
X7 Relaisausgang 2
X8 Relaisausgang 1
X10 Externer +24 V AC/DC
Eingangsanschluss
X13 Optionssteckplatz 1 (optionale
Feldbus-Adaptermodule)
X14 Optionssteckplatz 2 (E/A-Erwei-
terungsmodul)
X16 Anschluss von Zusatzlüfter 1
X17 Anschluss von Zusatzlüfter 2
S4, S5 Abschlussschalter (S4), Vor-
spannwiderstand-Schalter (S5),
siehe Abschnitt
Seite
X10
1 Bedienpanel-Port (Bedienpanel-
Anschluss)
X8
2 Konfigurationsanschluss. Die-
ser Anschluss wird mit dem
X7
CCA-01 Konfigurationsadapter
verwendet.
X6
3 Power OK- und Störungs-LEDs.
Siehe Abschnitt
117.
Schalter auf
88
LEDs auf Seite
