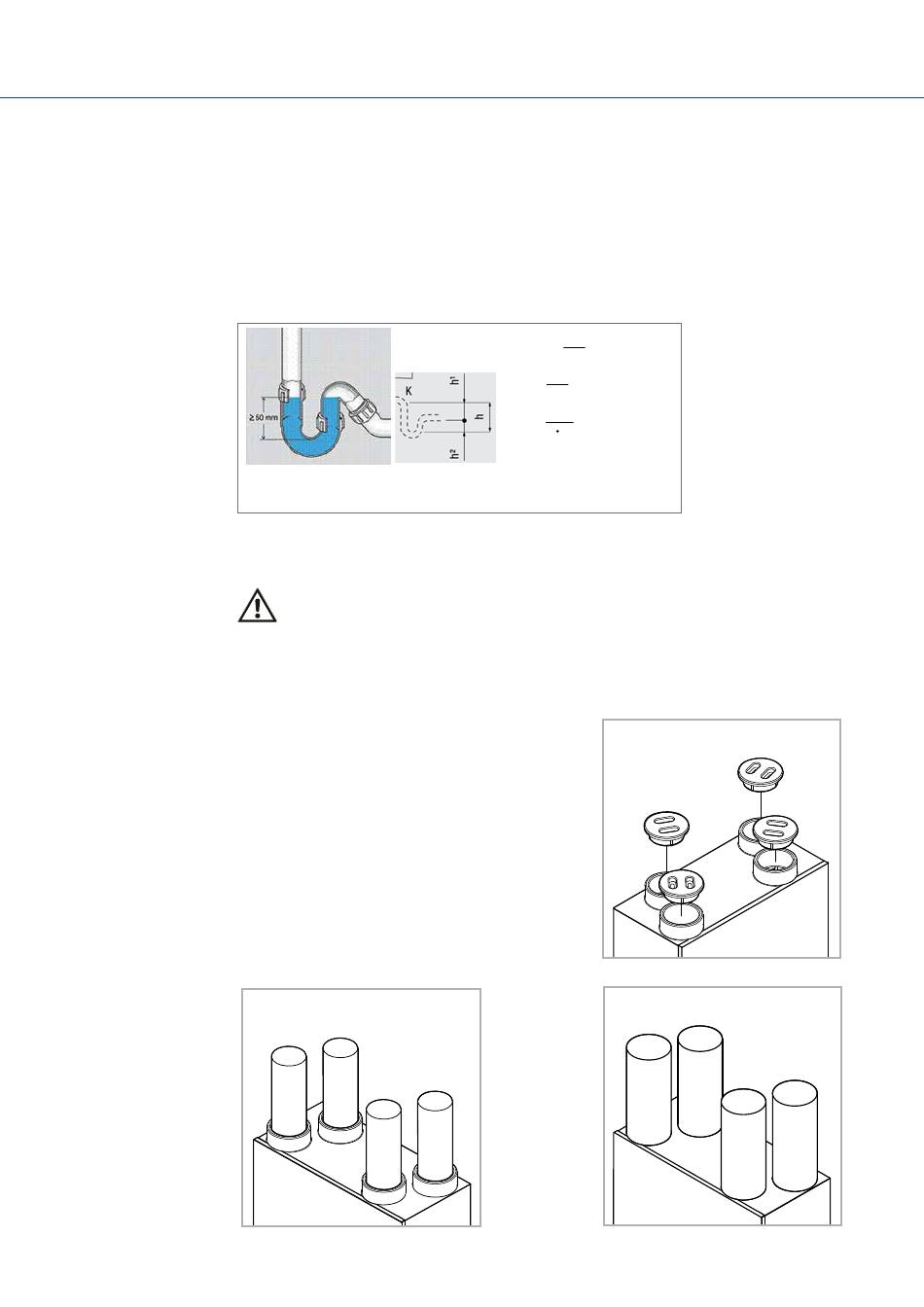

Das Kondenswasser muss frei aus dem Gerät ablaufen können.
Ein zweiter Siphon oder ein Siphon mit Rückschlagsicherung ist empfehlenswert, um Kanalge-
rüche zu vermeiden.
Entsprechend der DIN 12056 ist die Kondensatleitung mit einem Geruchsanschluss an das
Entwässerungssystem anzuschließen.
Eine Mindestsperrwasserhöhe von 50 mm ist nach DIN 12056 sicherzustellen. Beim Kon-
densatanschluss von Lüftungsgeräten ist der Anlagendruck zu berücksichtigen (siehe dazu
folgendes Berechnungsbeispiel).
Quelle: viega gmbh
4.3 Anschluss an
Die Kanäle sind entsprechend der Planung an das Gerät anzuschließen.
den Kanal
Achten Sie darauf, dass die Gerätestutzen korrekt angeschlossen werden.
Die Anschlüsse an das Gerät müssen luftdicht ausgeführt werden. Verwenden Sie zur Abdich-
tung Kaltschrumpfband oder Silikon.
1.
2. Die Rohre des Kanalsystems DN 100 (B 210 SC)
HINWEISE ZUM KONDENSATABFLUSS
ACHTUNG
Nach der Befestigung des Geräts und zum An-
schluss an das Kanalnetz, müssen die Deckel auf
den Anschlussstutzen entfernt werden.
bzw. DN 125 (B 340 SC) werden in die Anschluss-
stutzen des entsprechenden Geräts gesteckt.
Die Rohre des Kanalsystems DN 125 (B 210 C)
bzw. DN 150 (B 340 SC) werden auf die An-
schlussstutzen des entsprechenden Geräts
gesteckt, siehe Abbildungen unten.
B 210 SC / B 340 SC
p
∆
h = 1,5
+ 50 mm
10
p
∆
h
=
+ 50 mm
10
1
p
∆
h
=
+ 50 mm
2 10
2
Anlagendruck = 200 Pa
=> Sperrwasserhöhe
h
= 60 mm
2
15
