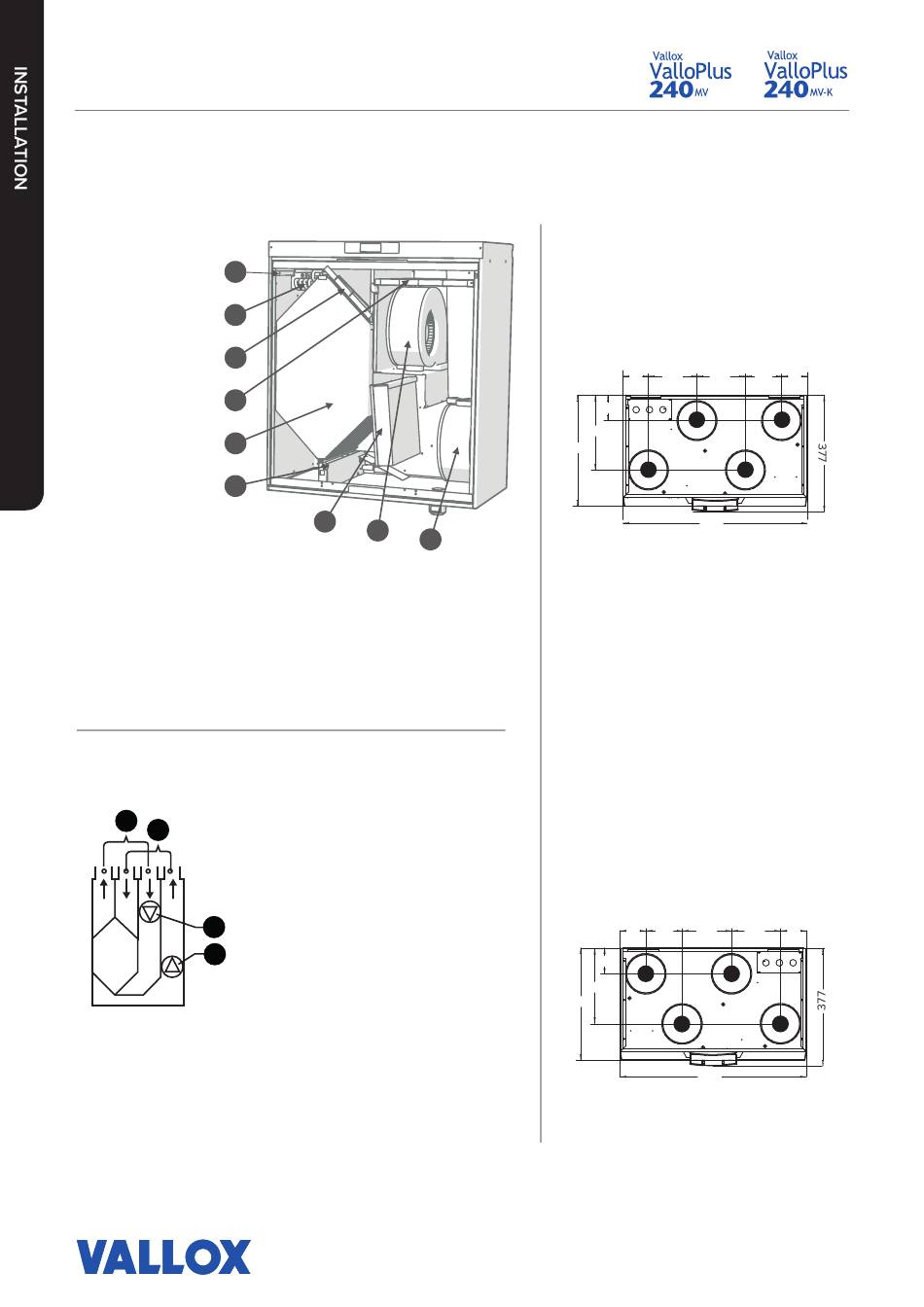

ABMESSUNGEN UND KANAL-ANSCHLÜSSE
Hauptkomponenten
9
8
7
6
4
5
1. Abluftventilator
2. Zuluftventilator
3. Feinstaubfilter für Zuluft F7
4. Wärmetauscher
Messstellen für den Luftstrom
A
B
C
D
Messstellen hinter dem Auslassstutzen Die
Ventilatorkennlinien zeigen den Gesamtdruck an,
der für das Kanalnetz zur Verfügung steht.
A Zuluft
B Abluft
C Zuluft
D Abluft
3
2
1
Abbildung: R-Modell.
Beim L-Modell sind die Komponenten
spiegelbildlich.
5. Bypassklappe
6. Grobstaubfilter für Zuluft G4
7. Grobstaubfilter für Abluft G4
9. Sicherheitsschalter
14
Abmessungen und Kanal-Anschlüsse
R-Modell
83 157 157
83
2
243
360
1
597
Kanal-Anschlüsse
Innendurchmesser
des Innenstutzens: 125 mm
1. Zuluft aus dem Gerät zur
Wohnung
2. Abluft aus der Wohnung zum
Gerät
3. Außenluft zum Gerät
4. Fortluft vom Gerät nach außen
L-Modell
117
83 157
83
4 2
243
360
3
597
117 83
4
3
157 83
1
