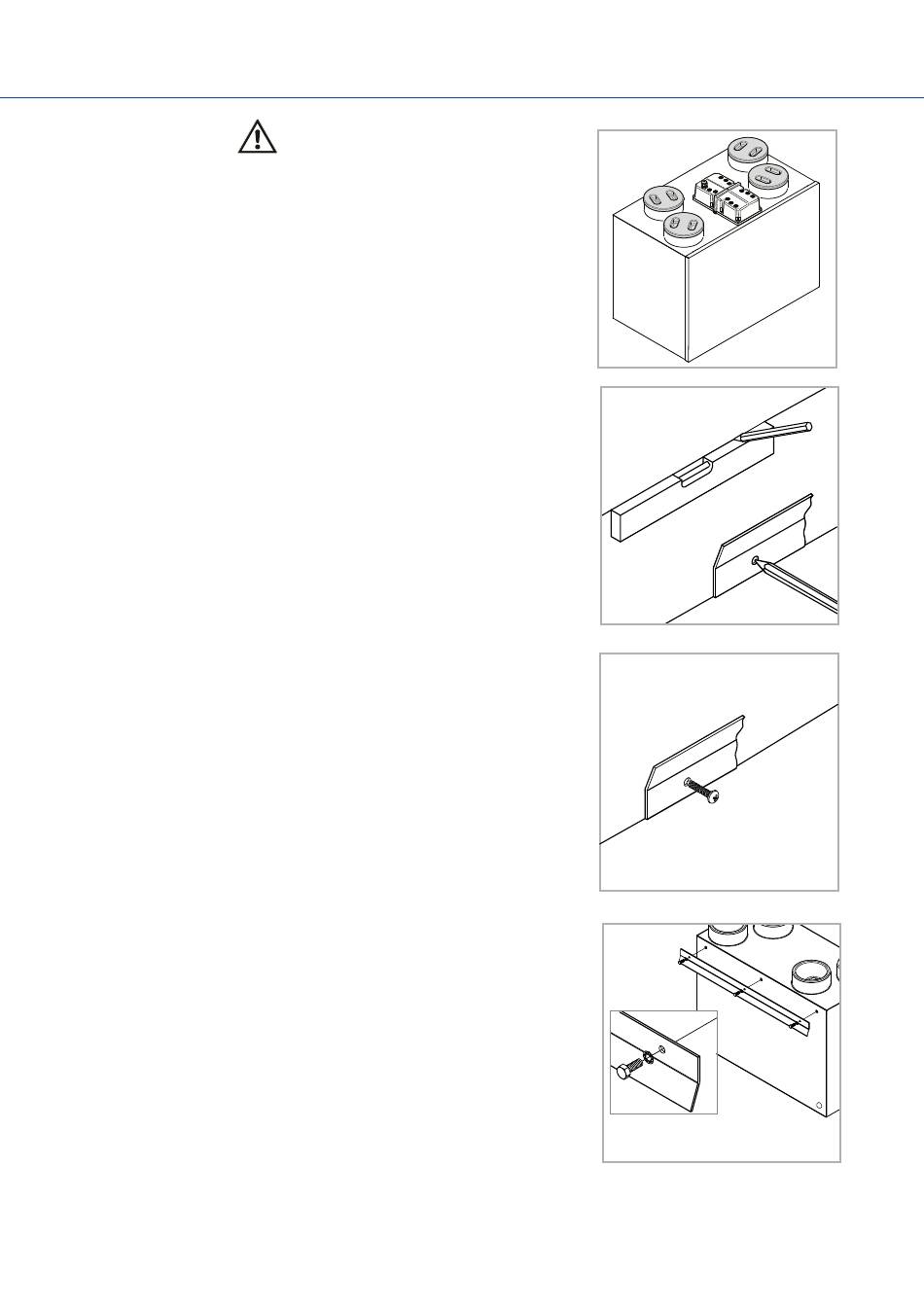

4.2 Befestigung
des Geräts
Das Basic Lüftungsgerät darf nur in einem Raum mit
einer Temperatur > 10 °C und < 40 °C sowie einer
relativen Luftfeuchtigkeit < 90% installiert werden.
Das Gerät muss sowohl waagerecht und senkrecht
im Lot installiert werden.
Belassen Sie die Abdeckungen solange auf den
Kanalanschlussstutzen bis der Anschluss ans
Kanalnetz erfolgt.
1.
2. Benutzen Sie einen der Winkelhalter als Schablo-
3. Bohren Sie Löcher für die Befestigung, und
4. Befestigen Sie einen Winkelhalter. Stellen Sie
5. Befestigen Sie den zweiten Winkelhalter am
ACHTUNG
Markieren Sie mit Hilfe einer Wasserwaage eine
waagrechte Linie an der Wand. Diese Linie sollte
so positioniert sein, dass sie sich etwa 95 mm
unterhalb der Oberkante des Gerätes befindet
(abgesehen von den Kanalanschlüssen).
ne, um die drei Befestigungslöcher zu markieren.
verwenden Sie je nach Wandart die passenden
Dübel.
dabei sicher, dass die ineinander greifende Seite
(Verriegelung), wie abgebildet, nach oben zeigt.
Gerät. Benutzen Sie dazu die mitgelieferten
Schrauben M6 und die dazugehörigen Unterleg-
scheiben. Stellen Sie sicher, dass die ineinander
greifende Seite (Verriegelung) nach unten zeigt.
Überdrehen Sie die Schrauben nicht.
B 210 SC / B 340 SC
13
