VALLOX KWL digit SE+/SE+ VKL
2.

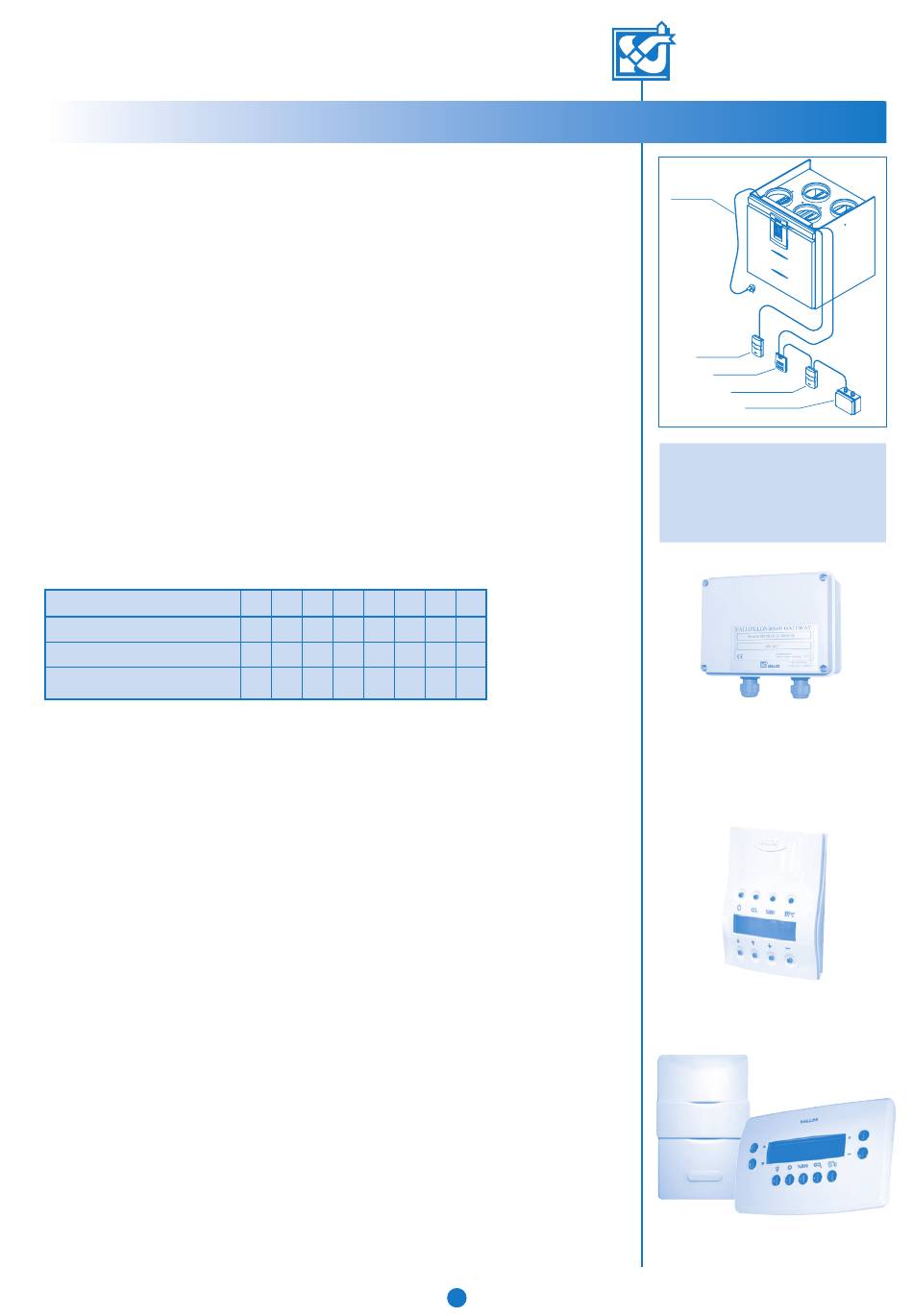

Bedienungsanleitung VALLOX KWL digit SE+
Lesen Sie auch die Technische Anleitung Dort werden die Geräteteile und Funktion eingehender
vorgestellt.
Zur Sicherung einer gesunden Raumluft und auch zur Erhaltung einer guten Bausubstanz der
Wohnung ist für eine ständige Lüftung zu sorgen. Auch bei längerer Abwesenheit wegen
Urlaub ist es nicht empfehlenswert, den Luftaustausch ganz abzustellen, weil die Raumluft
sonst stickig wird und in der Heizperiode die Raumluftfeuchtigkeit in den Luftkanälen und
der Bausubstanz kondensieren und Feuchteschäden verursachen kann. Auch bei leerstehender
Wohnung regeln die Fühler den Luftaustausch automatisch auf ein optimales Niveau.
2.1. Einschalten
1. Stecker an das Stromnetz anschließen. Das Gerät VALLOX KWL digit SE+ ist jetzt
betriebsbereit.
2. Gerät einschalten und an der Reglereinheit die Lüftungsleistung wählen. Zum Gerät
gehören eine oder mehrere Reglereinheiten. Siehe Bedienungsanleitung der
Reglereinheit, Punkt 3.2.1. und 3.2.2. eine Funk – Fernbedienung (Zubehör) ist möglich.
Normalerweise ist in Aufenthaltsräumen die Grundlüftungsstufe ausreichend, bei der die Luft
alle zwei Stunden ausgetauscht wird, mindestens jedoch die Nennlüftungsstufe nach
DIN 1946-6. Eine erhöhte Lüftungsstufe ist beispielsweise während der Sauna, beim Kochen,
Wäschewaschen oder bei Familienfeiern erforderlich.
Wenn an das System Kohlendioxid- und/oder Feuchtefühler angeschlossen sind, regelt
VALLOX KWL digit SE+ auch die Lüftungsleistung nach Bedarf.
Wenn keine besseren Messwerte zur Verfügung stehen, ist aus der untenstehenden Tabelle
ersichtlich, welche Lüftungsleistung für die Grundlüftungsstufe in unterschiedlich großen
Wohnungen ausreichend ist und wie viel Strom die Ventilatoren des Gerätes insgesamt
verbrauchen.
LÜFTUNGSSTUFE
Wohnfläche (m
)
2
Luftstrom (l/Sek.)
Gesamtstromverbrauch der Ventilatoren (W)
2.2. Lüftungsregelung
Das Gerät kann vollständig über die mitgelieferte Reglereinheit oder die Funk – Fernbedienung
(Zubehör) und EIB-LON- Wandler bedient werden.
Mit der standardmäßigen Wochenuhrsteuerung kann die Ventilatorleistung des Gerätes und
der Einstellwert der Zulufttemperatur geregelt werden (nicht verfügbar in der Funk –
Fernbedienung).
Zusätzlich kann der bedarfsabhängige Luftaustausch mit den als Zusatzausstattung erhältlichen
Kohlendioxid- und Feuchtefühlern geregelt werden.
Die Ventilatorleistung des Gerätes kann auch mit Spannungs- oder Stromsignalen geregelt
werden.
2.3. Lüftungsregelung an der Reglereinheit
Mit der Reglereinheit können folgende Funktionen des Luftaustauschs gesteuert werden:
2.3.1. Regelungsfunktionen der Lüftungsleistung:
•
Einschalten und Ausschalten.
•
Leistungsregelung (8 Stufen).
•
Einstellung der Ventilator-Grundstufe und der maximalen Ventilatorleistung. Die
Lüftungsleistung kann nicht kleiner als die Ventilator-Grundleistung eingestellt werden. Bei
aktivierter Kohlendioxid- und/oder Feuchteregelung kann die Leistung nicht höher als die
maximale Ventilatorleistung geregelt werden. Wenn die Feuchte- und Kohlendioxid-
Regelungen ausgeschaltet sind, kann die Ventilatorleistung auf die Lüftungsstufe 8 erhöht
werden (falls die Begrenzung nur zusammen mit den Einstellungen gilt, siehe
Einstellungsmenü Punkt 3.3.6.).
2.3.2. Regelungsfunktionen der Zulufttemperatur)
•
Elektrisches Nachheizelement einschalten / ausschalten.
Einstellung der gewünschten Zulufttemperatur (+ 10 °C...+ 30 °C).
•
•
Wahl der gewünschten Steuerungsart der Zulufttemperatur (Konstanttemperatur-
Regelung, Kaskadenregelung der Temperatur).
2.3.3. Vorheizung (Zubehör)
Einstellung der Steuertemperatur des Vorheizelements (- 6 °C...+15 °C Fortluft).
•
•
Änderungen der Einstellwerte.
Maximal können 3 Reglereinheiten angeschlossen werden. Wenn mehr als eine Reglereinheit
eingesetzt wird, ist immer die zuletzt ausgeführte Regelungsfunktion aktiv.
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
1
2
3
4
5
6
55
100
140
175
215
245
20
50
62
75
85
35
40
60
90
125
160
200
BEDIENUNGSANLEITUNG
7
8
275
314
97
110
235
305
5
Stecker
Feuchtefühler
Reglereinheit
Kohlendioxidfühler
LON-Wandler
Nicht vergessen:
Ob Regen oder Sonnenschein,
DIGIT2 will stets eingeschaltet
sein!
EIB/LON-Wandler
DIGIT
SED
ELEKTRONISCHER REGLER
MIT LCD-ANZEIGE
FBD 382 – LCD
(Standardausrüstung)
FBD 381 – LCD - Funk
(Zusatzausstattung)
