4.5 In Betrieb

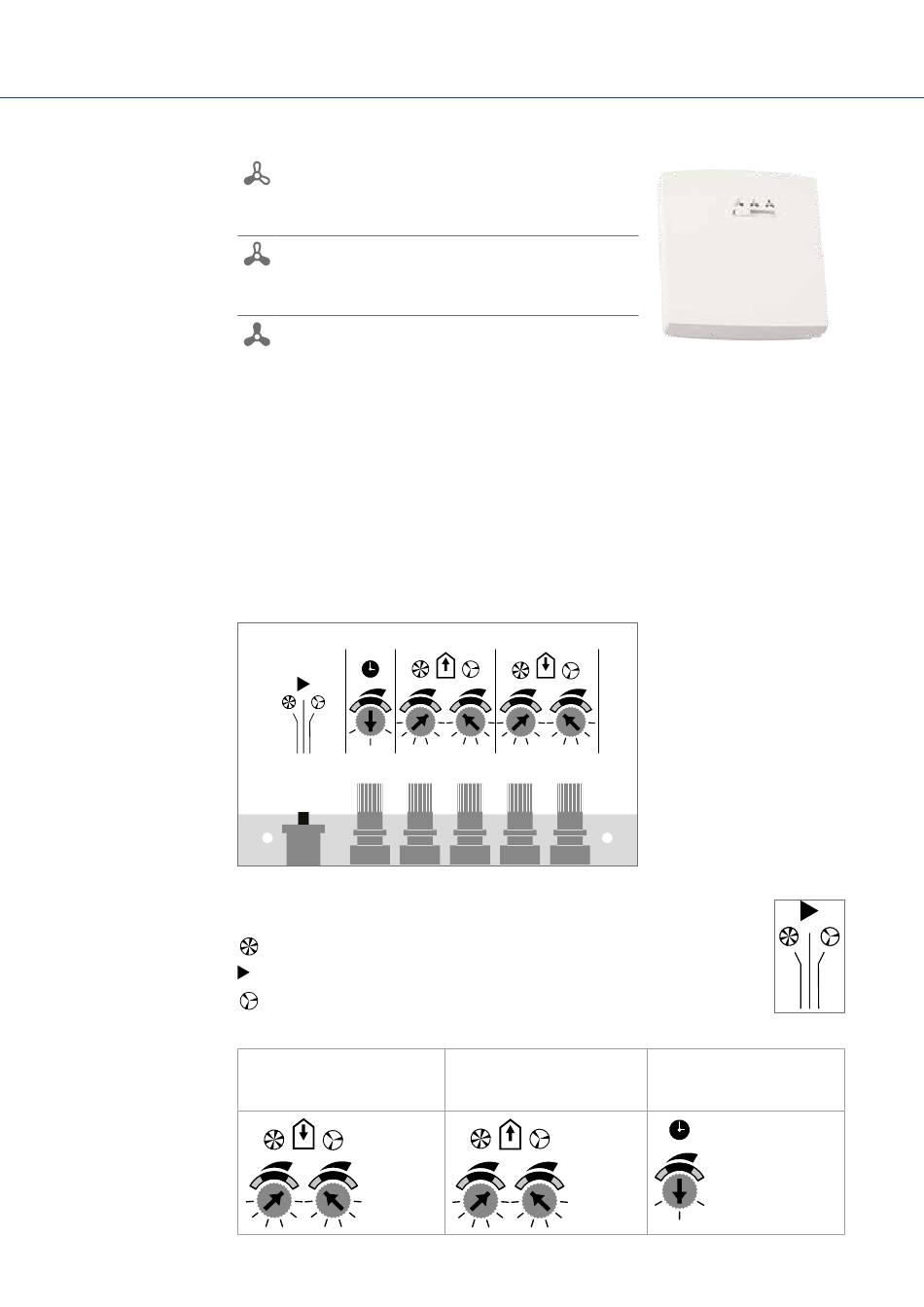

Schalterstellungen am 3-Stufen-Schalter
nehmen
4.6 Einstellungen
Vom Werk aus sind folgende Einstellungen vorgenommen worden:
» Lüftungsstufe 1 => Minimum = 2,9 V
» Lüftungsstufe 2 => Maximum wie Stufe 3 = 10,3 V
» Eine Nachlaufzeit ist nicht programmiert (0 min)
4.6.1 Einstell-
• Für Einstellungen der Lüftungsstufen und der Nachlaufzeit, entfernen Sie die vordere Abde-
Elemente
Die Steuerplatine mit den Drehpotentiometern und dem Programmierschalter ist erreich-
Programmierschalter mit 3 Schaltpositionen
2 Drehpotentiometer zum
Einstellen der Lüftungsstufen
2 und 1 für Zuluftventilator
Stufe 1 Reduzierte Lüftung Minimale Lüftungsstufe
Stufe 2 Nennlüftung
Stufe 3 Intensivlüftung
ckung des Elektro-Schaltkastens (Kreuzschlitzschrauben lösen).
bar.
Potentiometer
Programmier-
Potentiometer
Schalter
für Timer
für Fortluft-Ventilator
Position „Einstellen der Lüftungsstufe 2"
Position „Normaler Betrieb - wenn keine Einstellung durchgeführt wird"
Position „Einstellen der Lüftungsstufe 1"
(einstellbar über Dreh-
potentiometer,
siehe Kap. 4.6.2)
Dauer-Lüftungsstufe
einstellbar über Dreh-
potentiometer,
siehe Kap. 4.6.3)
Maximale Lüftungsstufe
(nicht einstellbar)
Potentiometer
für Zuluft-Ventilator
2 Drehpotentiometer zum
Einstellen der Lüftungsstufen
2 und 1 für Fortluftventilator
B 210 SC / B 340 SC
1 Drehpotentiometer für die
Einstellung der Nachlaufzeit
bei Abschalten der Stufe 3.
19
