Stufenschalter - Vallox Basic Line B 210 SC Betriebs- Und Montageanleitung

B 210 SC / B 340 SC

HINWEIS
Das Netzkabel muss getrennt von Signalkabeln verlegt sein.
Das Lüftungsgerät ist betriebsbereit, sobald der Netzstecker in die Steckdose (230 V) eingesteckt und der 3-Stufen-
schalter angeschlossen ist.

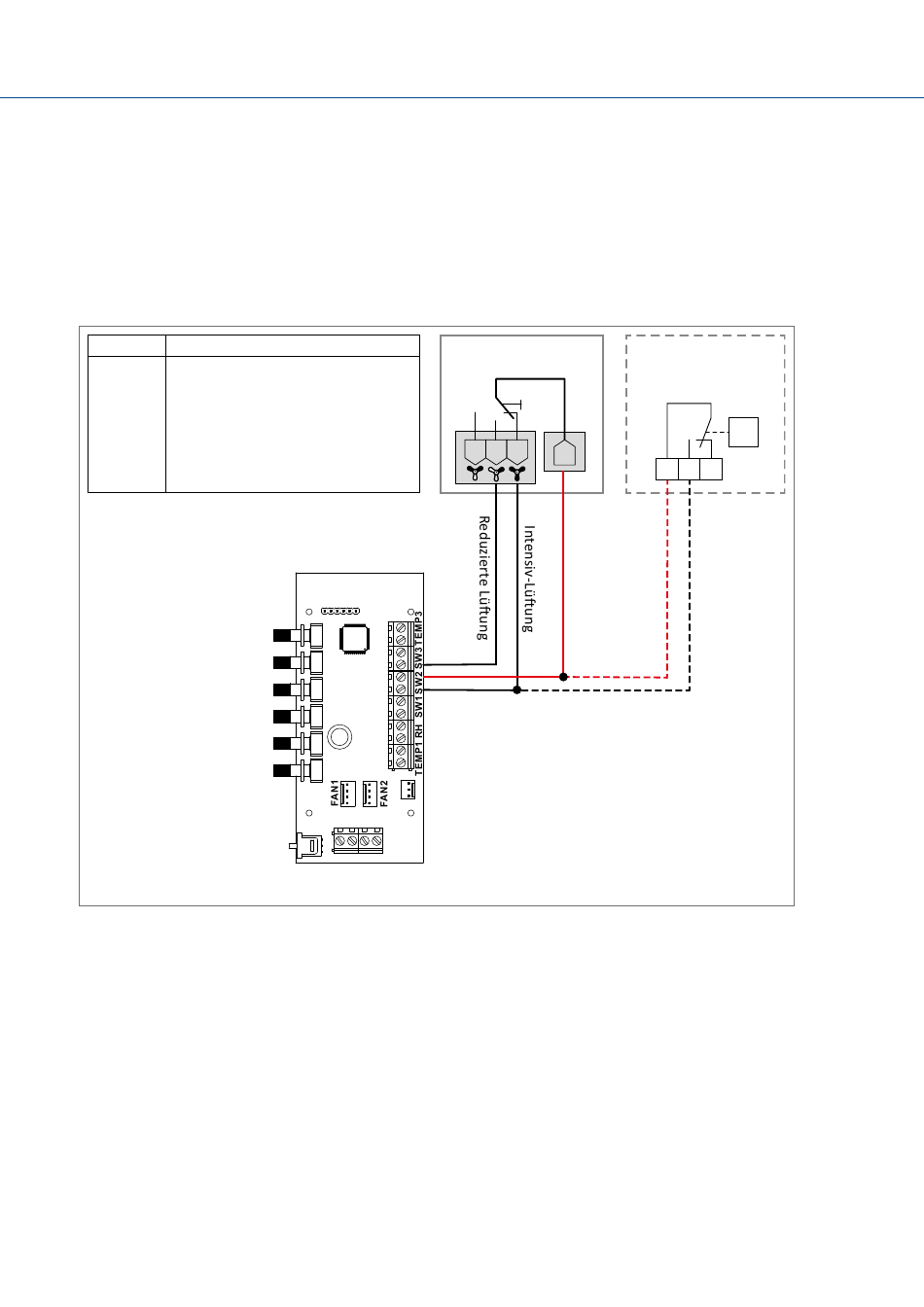

Schaltplan - externe Anschaltung
Klemme Funktion
12 Schaltspannung für Lüfterstufen
9 Stufe 3 = Intensivlüftung
8 Stufe 1 = Reduzierte Lüftung
7 Stufe 2 = Nennlüftung
- Intern angeschlossen
- Läuft automatisch
-
18

3-Stufenschalter

Lüftungssteuerung
BP41262
7 8 9
12
Steuerleitung
YSLY-OZ 3 x 0,75 mm²
Hygrostat
RH%
1 3 2
