Der Wellendichtring besteht aus 3 Teilen:
- Im Pumpenrad: Wellendichtring Teil1 und Gummidichtung
- In der Pumpenrückwand: Wellendichtring Teil2
Tauschen Sie immer alle Teile des Wellendichtrings aus. Der Zusammenbau erfolgt in um-
gekehrter Reihenfolge.
Beachten Sie beim Zusammenbau folgende Punkte:
• Pumenkörperrückwand so aufsetzen, dass die Sicherheitsöffnung nach unten zeigt.
• Pumpenrad - fest - IM Uhrzeigersinn auf die Welle schlagen um ein späteres Lösen zu
vermeiden.

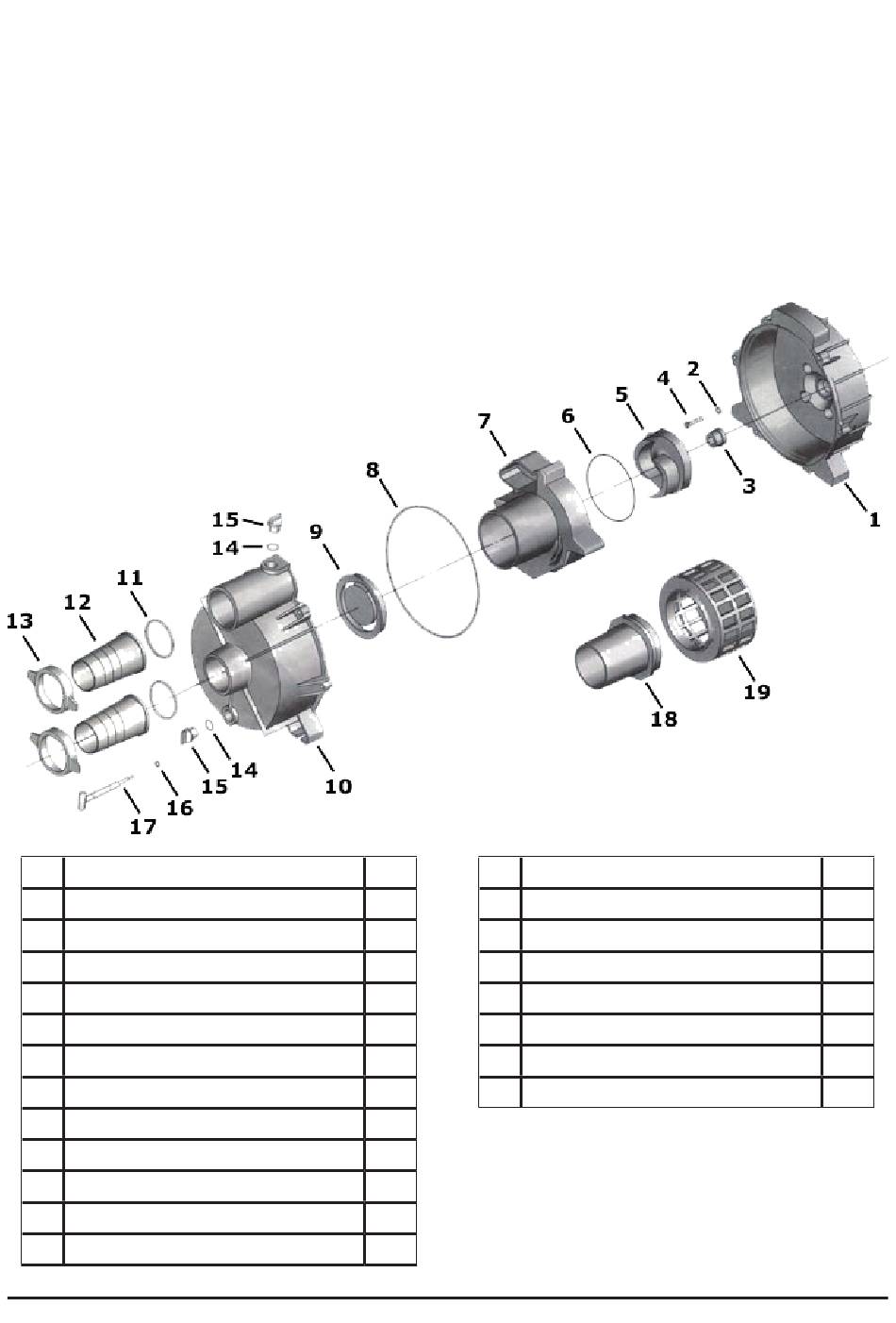

6.3. Explosionszeichnung Pumpenkörper
Nr Beschreibung
1 Rückwand Pumpenkörper
2 Federring
3 Wellendichtring
4 Schraube M8x35mm
5 Pumpenrad
6 Dichtring
7 Diffusor
8 Dichtung Pumpenkörper
9 Rückschlagventil
10 Abdeckung Pumpenkörper
11 Dichtring Schlauchtülle
12 Schlauchtülle
Stk Nr Beschreibung
1 13 Überwurfmutter
4 14 Dichtung Verschlusskappe
1 15 Verschlusskappe
4 16 Dichtung T-Schraube
1 17 T-Schraube 1/4" 20UNF
1 18 Schlauchtülle Saugkorb
1 19 Saugkorb
1
1
1
2
2
Stk
2
2
2
6
6
1
1
15
