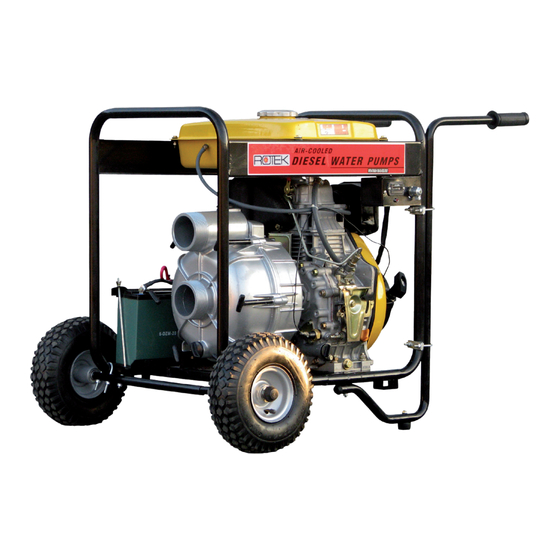

Rotek WPD4-TRASH-1300 Benutzer- Und Wartungshandbuch
Schmutzwassermotorpumpe
Vorschau ausblenden
Andere Handbücher für WPD4-TRASH-1300:
- Benutzer- und wartungshandbuch (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

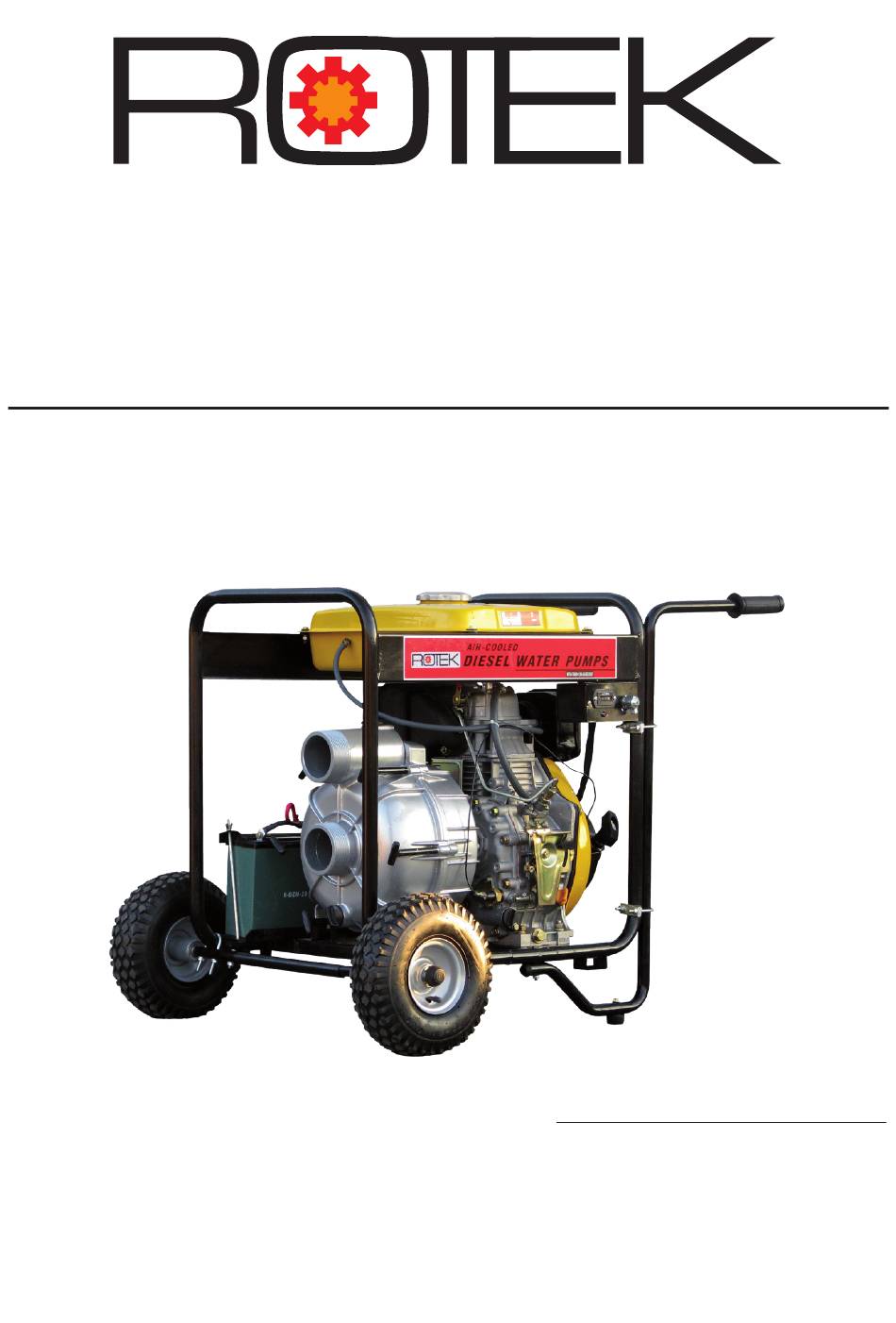

Schmutzwassermotorpumpe
mit Dieselmotor, Elektrostart und Radsatz
Benutzer- und Wartungshandbuch
PUM221
WPD4-TRASH-1300
DE V1.0 Stand 01-2008
Modell: WPD4-TRASH-1300-26-EBZW-DK
Förderleistung:
Förderdruck:
Fremdkörper:
Antrieb:
Abmessungen:
Gewicht:
max. 1.300 L/Min
max. 2,6 Bar
bis 30 mm
296 ccm Dieselmotor
940 x 720 x 720 mm
79 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek WPD4-TRASH-1300
Inhaltszusammenfassung für Rotek WPD4-TRASH-1300
- Seite 1 Schmutzwassermotorpumpe WPD4-TRASH-1300 mit Dieselmotor, Elektrostart und Radsatz Benutzer- und Wartungshandbuch DE V1.0 Stand 01-2008 Modell: WPD4-TRASH-1300-26-EBZW-DK Förderleistung: max. 1.300 L/Min Förderdruck: max. 2,6 Bar Fremdkörper: bis 30 mm Antrieb: 296 ccm Dieselmotor PUM221 Abmessungen: 940 x 720 x 720 mm...
- Seite 2 Dieses Zeichen kennzeichnet die besonders wichtigen Hinweise in diesem Handbuch. Warnhinweis: Wir verbessern ständig die Qualität unserer Pro- dukte. Aus diesem Grund kann es vorkommen, dass zwischen der tatsächlichen Ausführung und der Abbildungen in diesem Handbuch klei- ne Unterschiede vorhanden sind. Sollten Zweifel in Bezug auf die Handhabung mit Ihrem Gerät auftreten, kontaktieren Sie uns bitte vor der In- betriebnahme.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Gefahren- und Warnhinweise 1.2. Bestimmungsgemäße Verwendung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabbildungen 3. Pumpenkennlinie 3.1. Berechnung der Förder- und Druckwerte 3.2. Faktoren welche die Kennlinie beeinflussen 4. Installation 4.1. Kontrolle der gelieferten Ware 4.2. Wahl des richtigen Aufstellungsortes 4.3. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1.1. Gefahren- und Warnhinweise Die Bedienung und Wartung dieser Verpackungsmaschine birgt Gefahren, welche über Symbole in diesem Handbuch verdeutlicht werden sollen. Bitte beachten Sie die jeweiligen Hinweise sehr aufmerksam. Allgemeiner Warnhinweis Dieses Symbol markiert einen wichtigen Hinweis für die Bedienung oder Wartung des Gerätes. Gefahr von Verbrennungen Es besteht Verbrennungsgefahr. -
Seite 5: Spezifikation
Der Einsatz von anderen Treibstoffen wie z.B. Bio-Diesel, Heizöl oder Pflanzenöl, be- dingt eine Änderung am Motor bzw. ein den Einsatz eines andern Motoröls! Setzen Sie ohne Freigabe durch ROTEK niemals andere Treibstoffe als Standard Diesel ein. Ein Motorschaden könnte die Folge sein! -
Seite 6: Geräteabbildungen
Tankeinfüllstutzen 2.2. Geräteabbildungen Wassereinfüllstutzen Betriebsstundenzähler Druckrohr 3“ AG Hauptschalter Ansaugrohr 3“ AG Ölwarnanzeige Fußventil innen Einspritzpumpe (Rückschlagventil) Drehzahlsteller Ablassöffnung Ölmessstab Öldrucksensor Ölablassschraube Ölsieb Tankeinfüllstutzen Auspuff Wassereinfüllstutzen Starterrelais Druckrohr 3“ AG Elektrostarter Ansaugrohr 3“ AG Laderegler Starterbatterie Ölmessstab Ölablassschraube... - Seite 7 Wassereinfüllstutzen Dieselrücklaufleitung Druckrohr 3“ AG Treibstoffhahn Ansaugrohr 3“ AG Dekompressor Fußventil innen Ablassöffnung (Rückschlagventil) Treibstoffhahn Auspuff Hauptschalter Handstarteinrichtung Luftfilter Schlauchtüllen Schlauchschellen Saugkorb...
-
Seite 8: Pumpenkennlinie
3. Pumpenkennlinie Die tatsächliche Fördermenge einer Kreiselpumpe hängt von verschiedenen Fakto- ren ab. Je weniger Widerstand dem zu pumpenden Wasser entgegengesetzt wird, um so grösser ist die Fördermenge. Um eine möglichst hohe Fördermenge zu erhalten gehen Sie wie folgt vor: •... -
Seite 9: Faktoren Welche Die Kennlinie Beeinflussen
von 0,5 + 1 = 1,5 Bar überwinden. Die Förderleistung würde daher in etwa auf 770 Liter/Minute absinken. Tatsächlich verringert sich jedoch der Druckverlust in der Leitung mit sinkender Fördermenge. Es stellt sich daher ein Arbeitspunkt auf der Kennlinie ein, der nur durch mehrmalige Berechnung mit verschiedenen Durchflusswerten ermittelt werden kann. -
Seite 10: Installation
4. Installation 4.1. Kontrolle der gelieferten Ware Nach Empfang der Pumpe ist empfohlen zu kontrollieren ob die Ware mit dem im Auftrag, Frachtbrief oder Lieferschein angeführten Komponenten übereinstimmt. Entfernen Sie die Verpackung vorsichtig, um das Gerät nicht zu beschädigen. Weiters sollte die Lieferung auf etwaige Transportschäden kontrolliert werden. -
Seite 11: Inbetriebnahme
5. Inbetriebnahme 5.1. Ölkontrolle Öl ist das wichtigste Betriebsmittel des Motors. Verwenden Sie nur qualitativ hoch- wertiges, vollsynthetisches Motoröl0W30 oder 5W40, welches für Dieselmotoren ge- eignet ist. Öl vor jeder Inbetriebnahme kontrollieren! Maximal Am Ölmessstab finden Sie eine schraffierte Fläche - der Ölspiegel sollte sich innerhalb dieser Fläche befinden. -
Seite 12: Inbetriebnahme Ansaugvorgang
• Der Dieselmotor wird bereits entlüftet geliefert - nach langer Lagerung oder durch den Transport kann es jedoch vorkommen das sich Luftblasen im Einspritzsystem befinden (Motor springt nicht an). Gehen Sie in diesem Fall wie im Kapitel Einspritzanlage ent- lüften beschrieben vor. 5.3. -
Seite 13: Für Längere Lagerung Vorbereiten
5.5. Für längere Lagerung vorbereiten • Pumpenkörper öffnen, Wasser vollständig entleeren und Innenseite reinigen. • Pumpeninnenseite mit Ölnebel konservieren. • Trocknen lassen um ein aufrieren oder Korrossion zu unterbinden Öffnen Sie im Falle einer Lagerung immer den Pumpenkörperdeckel. Das Ablassen über die Ablassschraube ist nicht ausreichend. -
Seite 14: Pumpenkörper Wartung Und Fehlerdiagnose
Sicherheitsöffnung (A) zwischen Motor und Pumpenkörper Wasser austritt. Rotek Ersatzteil: ZSPPUM00086 Um den Wellendichtring zu tauschen gehen Sie wie folgt vor: • Nehmen Sie den Pumpenkörperdeckel, wie oben beschrieben, ab. • Demontieren Sie die Handstarteinrichtung und blockieren Sie Glocke der Handstart- Demontieren Sie die Handstarteinrichtung und blockieren Sie Glocke der Handstart- einrichtung mit Hilfe des Schraubenziehers. -
Seite 15: Explosionszeichnung Pumpenkörper
Der Wellendichtring besteht aus 3 Teilen: - Im Pumpenrad: Wellendichtring Teil1 und Gummidichtung - In der Pumpenrückwand: Wellendichtring Teil2 Tauschen Sie immer alle Teile des Wellendichtrings aus. Der Zusammenbau erfolgt in um- gekehrter Reihenfolge. Beachten Sie beim Zusammenbau folgende Punkte: •... -
Seite 16: Motor Wartung Und Fehlerdiagnose
7. Motor Wartung und Fehlerdiagnose Führen Sie Wartungsarbeiten nur selber durch, wenn Sie dazu befähigt sind. Viele der Tätigkeiten benötigen Fachkenntnisse oder spezielle Werkzeuge. Motoren sind technisch komplexe Mechanismen mit einer Vielzahl von beweglichen Teilen. Diese sind zum Teil hohen mechanischen, thermischen und chemischen Einflüssen durch die Umwelt und den Verbrennungsprozess unterworfen. -
Seite 17: Batterie Wird Nicht Geladen
überprüfen sie dessen Funktion indem sie ihn öffnen und versuchen durchzublasen. Sie können nun den Treibstoffilter über den Tankeinfüllstutzen herausnehmen. Treibstofffilter: Rotek Ersatzteilnummer ZSPMOT00023 6 Monate/300 BStd. reinigen, 12 Monate/1.000 BStd. tauschen Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Überprüfen Sie nach dem Zusammenbau die Dichtheit des Treibstoffsystems. -
Seite 18: Einspritzanlage Entlüften
7.6. Einspritzanlage entlüften Sollte Luft in die Einspritzanlage gelangt sein (ganz leergefahren, sehr lange Lagerzeit, Transport, etc.) kann der Motor eventuell durch die Luft in der Einspritzanlage nicht star- ten. Gehen Sie in diesem Fall wie folgt vor: ● Dieseltank ganz befüllen, Treibstoffleitung Gummileitung (1) Gummi (1) von der Einspritzpumpe (2) ab- ziehen... -
Seite 19: Luftfilter Reinigen
Der Feinfilter kann mit Pressluft von innen nach Aussen gereinigt werden. Den Grobfilter (Schaumstoff) in warmen Wasser auswaschen und trocknen lassen. Rotek Ersatzteilnr. ZSPMOT00009: 100 BStd. reinigen, 6 Monate/300 BStd. tauschen Manchmal ist eine Verschmutzung durch feine Partikel nicht mit freiem Auge ersicht- lich. -
Seite 20: Drehzahleinstellung Und Ausregelverhalten
7.10. Drehzahleinstellung und Ausregelverhalten Die Drehzahl des Motors wird über die Kne- belschraube auf einen variablen Wert einge- stellt. Mit der Einstellschraube1 (A) (für die maxi- male Drehzahl) kann dieser Wert begrenzt werden. Im Auslieferzustand ist die maximale Drehzahl mit 3.600 U/Min begrenzt. Die Drehzahl kann auch durch umhängen der Regelfeder am Leistungswahlhebel justiert werden. -
Seite 21: Abgasfarben
7.12. Abgasfarben Die Farbe des Abgases kann ebenfalls ein guter Hinweis auf den Aktuellen Betriebszustand des Motors sein. Motor raucht weiss Wasser im Treibstofftanktank entleeren bzw. grau Treibstoff es wird Motoröl Überprüfen Sie Ölstand, Ventilführungen, Motor raucht blau verbrannt Kompression sowie den Treibstoff prüfen Sie Luftfilter sowie Einspritzdüse. -
Seite 22: Serviceintervalle
8. Serviceintervalle Führen Sie Wartungsarbeiten nur selber durch, wenn Sie dazu befähigt sind. Viele der Tätigkeiten benötigen Fachkenntnisse oder spezielle Werkzeuge. Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfreien Betrieb. Wenn Sie Wartungsarbeiten über einen Fachbetrieb durchführen, so lassen Sie sich die durchgeführten Arbeiten bitte bestätigen. -
Seite 23: Garantiebedingungen
9. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Da- tum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Liefer- schein oder Rechnung) angeführt ist. Garantiebedingungen der Baugruppen sowie etwaiger Ersatzteile Für sämtliche Baugruppen dieses Gerätes gelten die jeweiligen Garantiebedingungen des Herstellers. - Seite 24 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2008...
