- Seite 1 Pumpe WPD-4-1800-26-H/E DE V1.3 Stand 03-2006 PUM014 (H) PUM013 (E) Rotek Handels GmbH...
-
Seite 2: Technische Daten - Pumpe

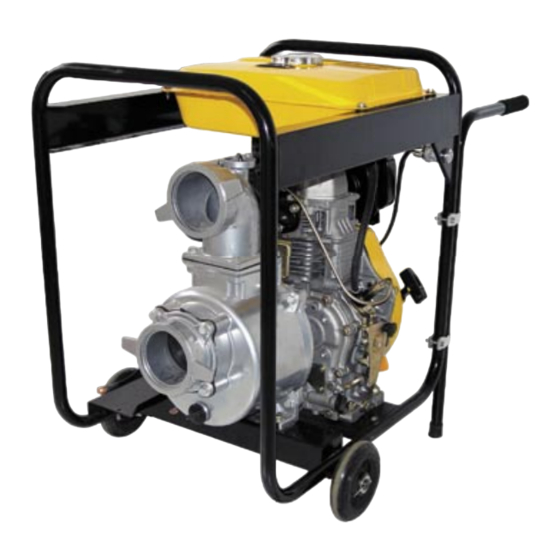

Spezifi kation Pumpe: Dieselmotorpumpe für Schmutz- und Reinwasser. Pumpengehäuse aus Aluminium Feinguss in Industriequalität, Pumpenrad Stahlguss. Selbstansaugend (nach Befüllen des Pumpenkörpers und des Saugschlauches) mit eingebautem Fußventil. Montiert auf Stahlrohrrahmen mit Radsatz. Technische Daten - Pumpe Durchmesser Einlass / 100 mm / Auslass 100 mm (4”) Gewindeanschluss... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Bestimmungsgemäße Verwendung • Abpumpen von klarem oder leicht verschmutzem Wasser. Keinenfalls dürfen ätzende, brennbare Stoffe oder Lösungsmittel gepumpt werden. • Nicht in geschlossenen Räumen betreiben - Vergiftungsgefahr durch Abgase • Von brennbaren Materialien mindestens 1 Meter Sicherheitsabstand halten • Aus Kühlungsgründen 1 Meter Freiraum um die Pumpe freihalten. -
Seite 4: Batterie Anschließen (Bei Motor Mit Elektrostart)
Inbetriebnahme: • Sichern Sie die Pumpe mit Bauklammern (Klampfen) oder Ziegelsteinen. Beachten Sichern Sie die Pumpe mit Bauklammern (Klampfen) oder Ziegelsteinen. Beachten Sie, dass der Rückstoß des waagrecht austretenden Wasserstrahles die Pumpe zum Kippen bringen kann. • Schließen Sie sowohl den Saugschlauch als auch den Druckschlauch an die Pumpe an. -
Seite 5: Schlauchverbindungen Herstellen
Schlauchverbindungen herstellen • Saugschlauch anschließen und in die abzupumpende Flüssigkeit hängen. Der Saugschlauch muss mit einem Saugkorb versehen sein. Maximale Korngröße = 5mm. Am Anschluß des Saugschlauches dürfen keine undichte Stellen auftreten, da die Pumpe sonst nicht ansaugt. • Schließen Sie den Druckschlauch an die Pumpe an, und schließen Sie die nicht benötigten Anschlüsse auf der Druckseite. - Seite 6 Bilder: (Abb.1) Tankdeckel Füllstandsanzeige Tank Druckrohr 4“ AG Zündschloss Fußventil (Rückschlagventil) Leistungswahl- Innenliegend regler Stop Ansaugöffnung Start 4“ AG Ölmessstab Ölfi lter O-Ring Verschraubung (Abb.2) Luftfi lter Kraftstoffhahn Auspuff Handstarteinrichtung (Abb.3) Taster KL.50 1.5mm² • • Starter KL.30 25mm² Masse KL.31 25mm²...
- Seite 7 Bilder: (Abb.4) Auspuff Flachstecker 1.5mm² Batteriehalterung (Abb.5) Dekompressor Auspuff Wassereinfüllstutzen Ablassöffnung (Abb.6) Saugkorb Schlauchanschluss Rohrschellen Werkzeugtasche Schraubschlüssel http://www.rotek.at...
-
Seite 8: Wichtige Hinweise
Wichtige Hinweise: • Die Pumpe darf nicht dauerhaft ohne Wasser betrieben werden! (keinTrockenauf!) Gegebenenfalls müssen Sie den Motor wieder abstellen und nochmals den Pumpenkörper oder den Saugschlauch mit Wasser füllen. • Wenn der Saugschlauch mit Luft gefüllt ist, kann die Pumpe bis zu einer Höhe von ca. - Seite 9 Serviceintervalle nach den ersten 20 Betriebsstunden (durch Fachhändler) Öl wechseln, nur vollsynthetisches Dieselmotoröl mit API CI-4 verwenden, SAE 5W40 oder 10W40 Achten Sie auf festen Sitz aller Schrauben Luftfi lter kontrollieren, gegebenenfalls reinigen oder tauschen Ölfi lter reinigen Ventile einstellen (0,2 mm Motor kalt) Arbeiten durchgeführt am (Datum) : verwendetes Motoröl...
- Seite 10 Serviceintervalle nach 500 Betriebsstunden (durch Fachhändler) Öl wechseln, nur vollsynthetisches Dieselmotoröl mit API CI-4 verwenden, SAE 5W40 oder 10W40 Achten Sie auf festen Sitz aller Schrauben Tank ablassen und reinigen, Kraftstofffi lter reinigen Luftfi lter kontrollieren, gegebenenfalls reinigen oder tauschen Einspritzdüse und Einspritzpumpe reinigen und prüfen Kraftstoffl eitungen prüfen und gegebenenfalls tauschen Ventile einstellen (0,2 mm Motor kalt)
- Seite 11 Serviceintervalle nach 1000 Betriebsstunden (durch Fachhändler) Öl wechseln, nur vollsynthetisches Dieselmotoröl mit API CI-4 verwenden, SAE 5W40 oder 10W40 Achten Sie auf festen Sitz aller Schrauben Tank ablassen und reinigen, Kraftstofffi lter tauschen Luftfi lter kontrollieren, gegebenenfalls reinigen oder tauschen Einspritzdüse und Einspritzpumpe reinigen und prüfen Kraftstoffl eitungen prüfen und gegebenenfalls tauschen Ventilsitze schleifen, Kolbenringe tauschen,...
-
Seite 12: Service & Garantiebedingungen
Starterschnüre, Zündkerzen, Luftfi lter, Ölfi lter, Wellendichtung, etc. Die Reparaturen werden über den Händler von dem Sie dieses Produkt bezogen haben abgewickelt. Rotek behält sich vor, Schäden die durch unsachgemäße Handhabung entstanden sind, zu verrechnen. Dazu zählen unter anderen Schäden die durch Ölmangel, falschen Treibstoff / Öle, mechanische Beschädigungen usw.
