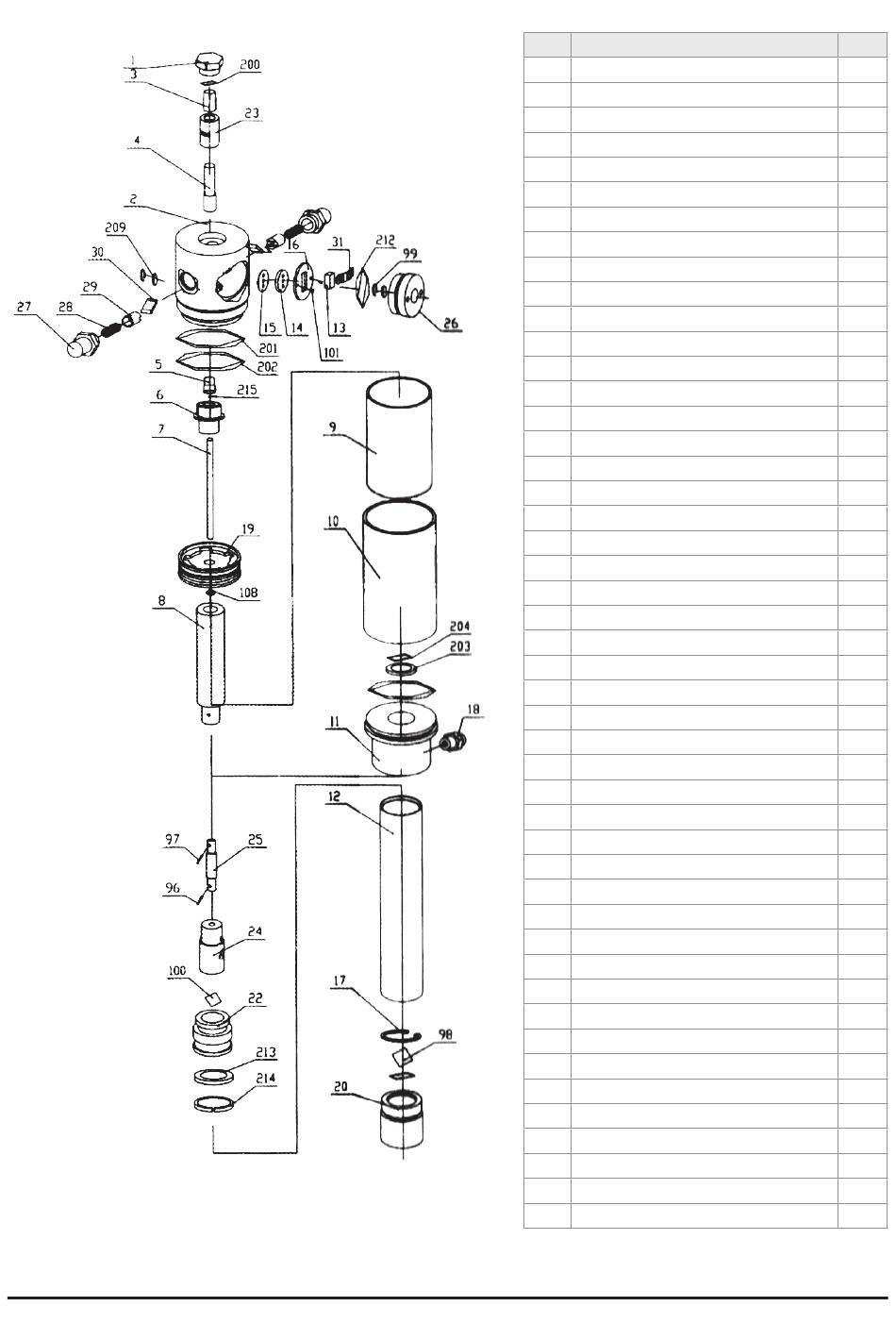

4.7. Explosionszeichnung

Lfd. Beschreibung
1 Motorabdeckplatte
2 Motorgehäuse
3 Führungsbuchse
4 Verbindungsbuchse
5 Führung
6 Wellendichtring
7 Kolbenachse
8 Kolbenstange
9 Laufbuchse
10 Pumpengehäuse
11 Pumpenabdeckplatte
12 Saugrohr
13 Lamelle
14 Druckplatte
15 Dichtscheibe
16 Führungsplatte
17 Sicherungsring
18 Auslassnippel
19 Kolben oben
20 Ventilsitz
22 Kolben unten
23 Buchse
24 Reduzierungsnippel
25 Buchse
26 Verschraubung Drucklufteinlass
27 Federaufnahme (Verschraubung)
28 Feder
29 Federsitz
30 Lamellenführung
31 Federplatte
96 Stift
97 Stift
98 Stahlkugel
99 Sicherungsring innen
100 Stahlkugel
101 Schraube
108 Mutter
200 O-Ring
201 O-Ring
202 O-Ring
203 Dichtring
204 O-Ring
209 Druckluft Abluftfilter
212 O-Ring
213 Abstreifring
214 Kolbenring
215 O-Ring
Stk.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
1
1
1
1
2
1
2
1
1
2
1
1
1
1
1
1
1
1
13
