Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen (Elektrofachkraft im Sinne VDE 0105)

3.1 Einbau in die Bodenplatte/Unterflurinstallation

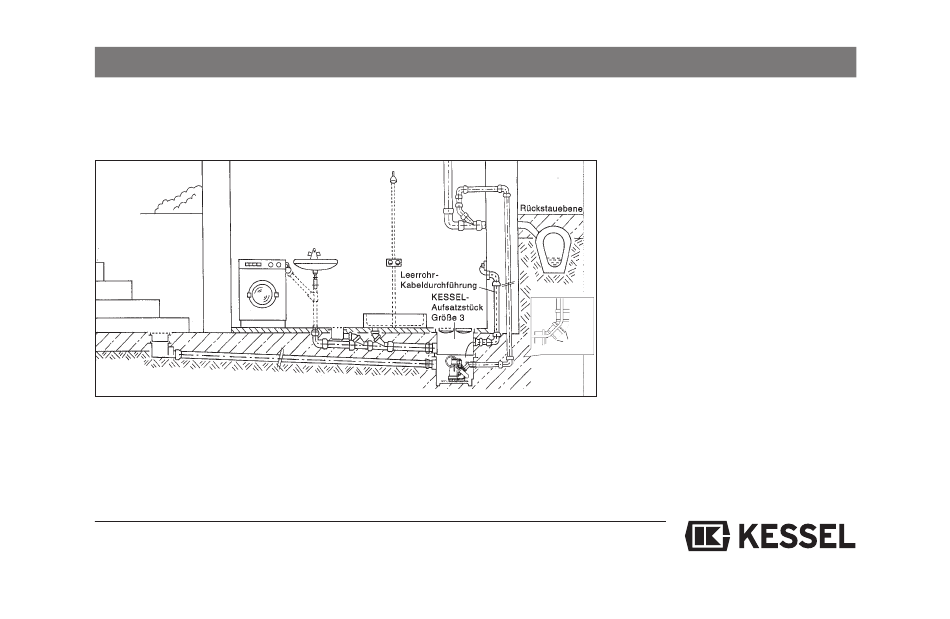

Lage der Ablaufstellen unterhalb d. öffentl. Kanalisation
Bevor der Grundkörper in die Bodenplatte eingebaut wird, sind folgende Montagearbeiten
zu erledigen:
1. Flachdichtung (8) über Gewindeteil des
Gewindestückes (6) schieben.
2. Gumminippel (9) in das Gewindestück
einstecken.
3. Einbau
3. Komplettiertes Gewindestück von innen
durch vorhandene Aussparung schieben.
4. Sechskanntmutter (7) auf Gewindestück
(6) schrauben.
5
5. Pumpe auf Führungsrippen am Grund
des Grundkörpers (1) setzen. Pumpe in
der Füh rung zum Gewindestück schie-
ben, da bei Anschlussstück (4) in den
Gumminippel (9) einführen und mit Ver-
schluß (5) fixieren.
6. Zur Kabeldurchführung am Gehäuse
muß eine Rohrdurchführungsdichtung
DN 50 (im Lieferumfang enthalten) mon-
tiert werden. Genaue Anleitung siehe An-
bringung von seitlichen Zu läufen.
ACHTUNG: Das Kabel ist so auszurich-
ten, daß die Schwimmerfunktion nicht
beeinträchtigt wird.
max. 45°
7. Falls erforderlich, seitliche Zuläufe für Ab-
wasserleitungen anbringen.
8. Grundkörper in die Bodenplatte einset-
zen und Leerrohr für Kabeldurchführung
an Zulaufstutzen DN 50 anschließen, so-
weit erforderlich die seitlichen Zuläufe mit
den Zulaufstutzen verbinden. Stecker
kann nur durch max. 45°-Bögen geführt
werden.
