Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft er-
folgen (Elektrofachkraft im Sinne VDE 0105)

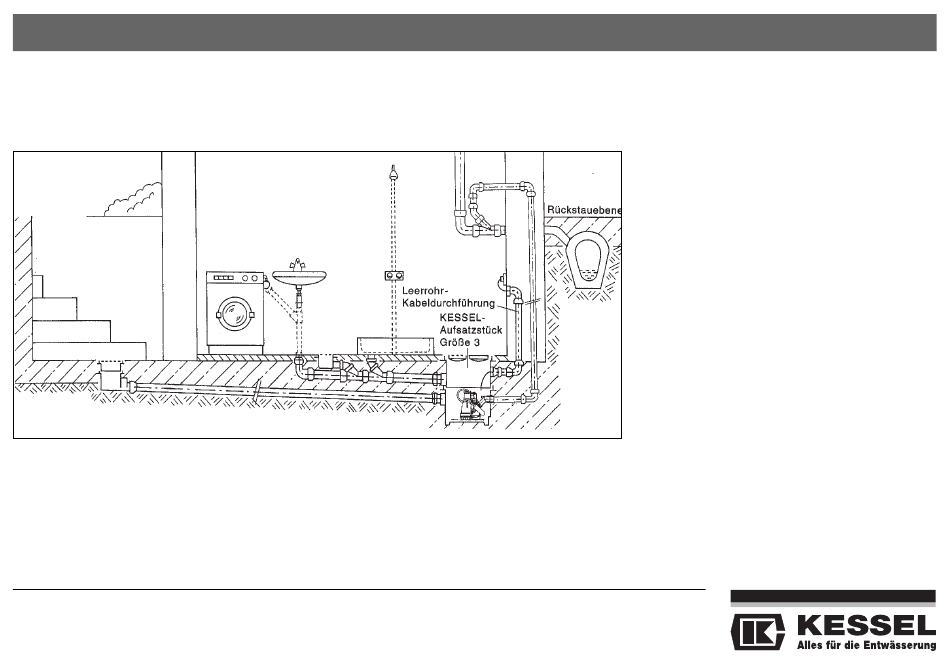

3.1 Einbau in die Bodenplatte/Unterflurinstallation

Lage der Ablaufstellen unterhalb d. öffentl. Kanalisation
Bevor der Grundkörper in die Bodenplatte eingebaut wird, sind folgende Montagearbeiten
zu erledigen:
1. Flachdichtung (8) über Gewindeteil des
Gewindestückes (6) schieben.
2. Gumminippel (9) in das Gewindestück
einstecken.
3. Einbau
3. Komplettiertes Gewindestück von innen
durch vorhandene Aussparung schieben.
4. Sechskanntmutter (7) auf Gewindestück
(6) schrauben.
5
5. Pumpe auf Führungsrippen am Grund
des Grundkörpers (1) setzen. Pumpe in
der Führung zum Gewindestück schie-
ben, dabei Anschlußstück (4) in den
Gumminippel (9) einführen und mit Ver-
schluß (5) fixieren.
6. Zur Kabeldurchführung am Gehäuse
muß ein Zulaufstutzen DN 50 (im Liefer-
umfang enthalten) montiert werden. Ge-
naue Anleitung siehe Anbringung von
seitlichen Zuläufen.
ACHTUNG: Das Kabel ist so auszurich-
ten, daß die Schwimmerfunktion nicht
beeinträchtigt wird.
7. Falls erforderlich, seitliche Zuläufe für Ab-
wasserleitungen anbringen.
8. Grundkörper in die Bodenplatte einset-
zen und Leerrohr für Kabeldurchführung
an Zulaufstutzen DN 50 anschließen, so-
weit erforderlich die seitlichen Zuläufe mit
den Zulaufstutzen verbinden.
