ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

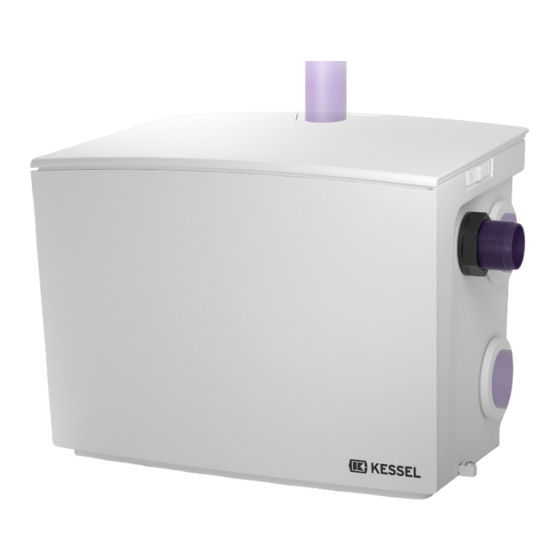

KESSEL - Hebeanlage - Minilift
für fäkalienfreies Abwasser zur Über- oder Unterflurinstallation
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
Best. Nr. 28 560 / 28 570
Produktvorteile
Kompakte Bauweise
Förderhöhe bis 6,5 m
Abb. 28 560
Einhand-Schnellverschluß
zur mobilen Verwendung der Pumpe
Abb. 28 570
Einweisung
Ort
Stempel Fachbetrieb
Zulassungsnummer: Z-53.3-387
Änderungsstand: 05/2002 HG
Sachnummer:
Techn. Änderungen vorbehalten
157-030
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kessel Minilift
Inhaltszusammenfassung für Kessel Minilift
- Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG KESSEL - Hebeanlage - Minilift für fäkalienfreies Abwasser zur Über- oder Unterflurinstallation Best. Nr. 28 560 / 28 570 Produktvorteile Kompakte Bauweise Förderhöhe bis 6,5 m Abb. 28 560 Einhand-Schnellverschluß zur mobilen Verwendung der Pumpe Zulassungsnummer: Z-53.3-387...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemein Verwendung..................Seite Anlagenbeschreibung ............... Seite 1.2.1 Überflurinstallation ................Seite 1.2.2 Unterflurinstallation ................Seite 2. Einsatzbereiche Dauerhafter Einbau................Seite Mobiler Einsatz der Pumpe............... Seite Einbau in die Bodenplatte/Unterflurinstallation ......... Seite 3. Einbau Freie Aufstellung/Überflurinstallation ..........Seite Hinweis ..................... Seite 4. -
Seite 3: Verwendung
Eine separate Entlüftungsleitung ist nur er- Dies gilt auch für Abwässer die unterhalb forderlich, wenn der Schlitzrost gegen eine der Kanal-Anschlußhöhe anfallen. Abdeckplatte ausgetauscht wird. Mit dem KESSEL-Aufsatzstück können stu- 1.2 Anlagenbeschreibung fenlos beliebige Einbautiefen realisiert wer- 1.2.1 Überflurinstallation den. -
Seite 4: Dauerhafter Einbau
Gartenteichen und deren Schutzbe- reichen ist nur zulässig, wenn die Forde- rungen nach VDE 0100, § 49d erfüllt sind. - Der KESSEL-Hebeanlage Minilift darf nur - HINWEIS betreffend ÖVE: Gemäß § fäkalienfreies Abwasser zugeführt werden. - Pumpe kann mit Schnellverschluß an der 20221 müssen Pumpen zum Gebrauch in... -
Seite 5: Einbau In Die Bodenplatte/Unterflurinstallation
3. Einbau Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft er- 5. Pumpe auf Führungsrippen am Grund folgen (Elektrofachkraft im Sinne VDE 0105) des Grundkörpers (1) setzen. Pumpe in 3.1 Einbau in die Bodenplatte/Unterflurinstallation der Führung zum Gewindestück schie- ben, dabei Anschlußstück (4) in den Gumminippel (9) einführen und mit Ver- schluß... - Seite 6 3. Einbau 9. Druckleitung aus PVC DN 40 (nach DIN 11 Grundkörper 8063) in Klebemuffe von Gewindestück (6) kleben und über Rückstauebene mit- 12 Abdeckplatte tels Rückstauschleife in nächstes Ab- 13 Pumpe wasserrohr führen. (Die Verbindung 14 Anschlußstück muß längskraftschlüssig erfolgen) 15 Verschluß...
-
Seite 7: Freie Aufstellung/Überflurinstallation
3. Einbau 3.2 Freie Aufstellung/Überflurinstallation Bevor die Anlage aufgestellt wird, sind folgende Montagearbeiten zu erledi- gen: 1. Flachdichtung (8) über das Gewindeteil des Pumpenschlusses (6) schieben. 2. Gumminippel (9) in das Gewindestück einstecken. 3. Komplettiertes Gewindestück von innen durch vorhandene Aussparung schieben. 4. - Seite 8 3. Einbau 7. Druckleitung aus PVC DA 40 (nach DIN 11 Grundkörper 8063) in Klebemuffe von Pumpenan- 12 Deckel schluß (6) kleben und über Rückstau- 13 Pumpe ebene mittels Rückstauschleife in näch- 14 Anschlußstück stes Abwasserrohr führen. (Die Verbin- 15 Verschluß dung muß...
- Seite 9 Anbringung der seitlichen laufstutzen zur Kabeldurchführung DN Zuläufe nicht beeinträchtigt werden. 50 (bei Unterflurinstallation): Je nach Bedarf können an der Minilift-He- beanlage seitliche Zuläufe angebracht wer- den. Die dazu benötigte Öffnung ist mit der Sägeglocke (Best.-Nr. 50100) zu bohren.
-
Seite 10: Inspektion
5. Inspektion / Wartung 5.1 Inspektion 5.2 Wartung Die Anlage ist nach DIN 1986, Teil 31, mo- Die Anlage ist nach DIN 1986, Teil 31 durch natlich vom Betreiber durch Inaugenschein- einen Fachkundigen zu warten: nahme auf Funktion und Dichtheit zu prü- fen. -
Seite 11: Gewährleistung
1. Ist eine Lieferung oder Leistung mangel- Mängeln unverzüglich nach ihrer Erkennbar- Die Gewährleistungsfrist beträgt 24 Monate haft, so hat KESSEL nach Ihrer Wahl den keit schriftlich mitgeteilt werden. Für Nach- ab Auslieferung an unseren Vertragspartner. Mangel durch Nachbesserung zu beseitigen besserungen und Nachlieferungen haftet §§... - Seite 12 Notizen...
- Seite 14 A l l e s f ü r d i e E n t w ä s s e r u n g Unser Gesamtprogramm - Kompetente Systemlösungen aus einer Hand Rückstauverschlüsse, Reinigungsrohre Abläufe aus Kunststoff und Gusseisen Leichtflüssigkeitssperren Hebeanlagen, Pumpen, Warn- und Schaltgeräte Regenwassernutzanlagen Abscheideranlagen...
