INSTALLATIoN dES HEIZgERäTS
Es empfiehlt sich, das Heizgerät an der Wand möglichst nahe zur Tür anzubringen. Die durch die Tür
verursachte Luftzirkulation sollte zusammen mit der durch das Heizgerät erzeugten Heißluft zusam-
menwirken. Aus Sicherheits- und Bequemlichkeitsgründen halten Sie die minimalen Sicherheitsa-
bstände ein, siehe Abb. 1. Beachten Siehe Seite 26 angegebenen Rauminhalt. Das Heizgerät soll
nicht auf dem Boden oder in einer Wandnische installiert werden. Installieren Sie nur 1 Heizgerät pro
Saunaraum.
Überzeugen Sie sich davon, daß die Unterkonstruktion für den Montageträger (z. B. Querstreben
in den Bauplatten der Sauna) entsprechend fest ist oder verstärken Sie die Wand mit einer
dicken Platte, um
Montageträgers an der Wand zu befestigen. Die Schrauben (6 Stück) sind für die Befestigung des
Trägers an der Wand bestimmt. Zur Befestigung des Heizgeräts am Träger heben Sie das Gerät an
und passen Sie die Sicherheitsmuttern auf der Rückseite des Heizgeräts in den Schlitzlöchern auf
beiden Seiten des oberen Endes des Trägers an. Sichern Sie wenigstens eine der Seitenschrauben,
um unbeabsichtigtes Verschieben des Heizgeräts
Das elektrische Kabel muß durch einen Kabelkanal mit der Klemmplatte innerhalb des Steuergeräts
verbunden sein. Das Kabel muß Typ HO7RN-F oder gleichwertig sein. Wenn das Kabel angeschlos-
sen wird, muß das Steuergerät (Siehe Seite 11) geöffnet sein. Ziehen Sie zuerst den Tempera-
turreglerknopf heraus, um an die Schrauben zu kommen, die den Kunststoffdeckel halten. Danach
nehmen Sie die Schrauben unter dem Temperaturreglerknopf am Unterteil (auf beiden Seiten) des
Steuergeräts ab. Entfernen Sie die vordere Kunststoffabdeckung und stecken Sie das Anschlusska-
bel in den Kabelkanal einfach durch das Loch auf der unteren Seite des Kanals und schieben es
wie in Abb. 4 gezeigt in die Durchführung zur Steuereinheit (Siehe Seite 11). Schließen Sie die
Kabel fest an die Klemmplatte an. Danach befestigen Sie wieder die Kunststoffabdeckung und den
Temperaturreglerknopf.
Das Heizgerät wird sehr heiß. Um die
Gefahr einer versehentlichen Berührung
zu vermeiden, empfiehlt es sich, eine
Abschirmung anzubringen. Reservieren
Sie genügend Platz für die Betätigung
der Zeit- und Temperaturreglerknöpfe.
Die Elektroinstallation des Heizgeräts
muß aus Sicherheits- und Verläßlichkeits-
gründen von qualifiziertem Fachpersonal
ausgeführt werden. Unsachgemäße elek-
trische Anschlüsse können Stromschlag
oder Feuer verursachen.
8
DEUTSCH | ENGLISH
das Absenken des Heizgeräts zu vermeiden. Das Heizgerät ist mit Hilfe eines
A
SCA-45NB 100
SCA-60NB 100
SCA-80NB 100
SCA-90NB 100
zu vermeiden.
Abb 1

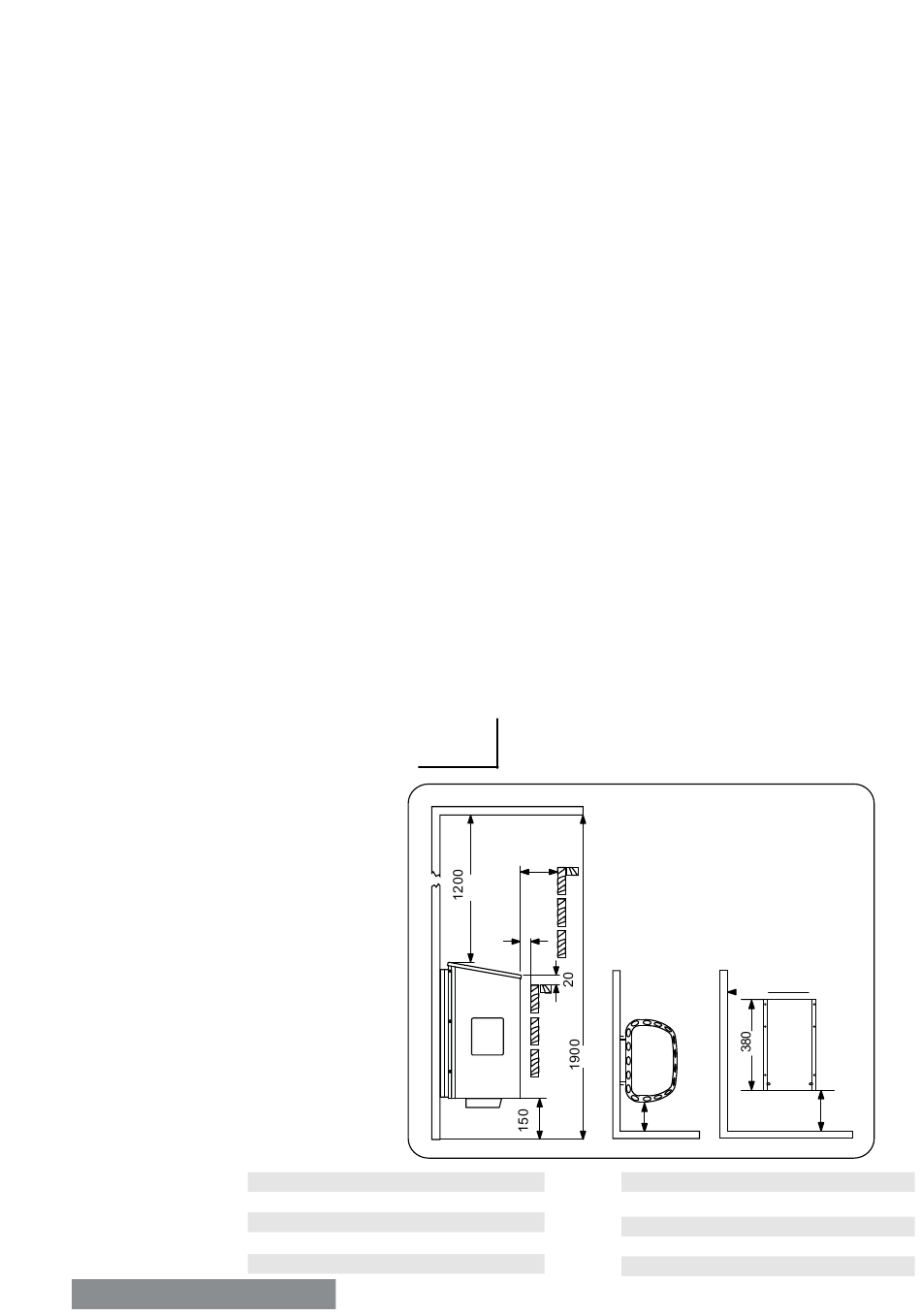

Minimale Sicherheitsabstände (mm)
Fig. 1
Minimum Safety Distance (mm)
A
20
B C D
100 185 155
100 185 155
100 185 235
100 185 235
Wall Mounting Rack Installation
C
225
B
A B
SCA-45NS 60 50
SCA-60NS 60 50
SCA-80NS
60 50
SCA-90NS
60 50
D
C D
135 155
135 155
135 235
135 235
