VERäNdERuNg dES EINbAuSTEuERgERäTS
Wenn Sie das Steuergerät auf der anderen Seite (rechts oder links) des
Heizgerätes anbringen wollen, entfernen Sie zuerst das Typenschild. Dann
ziehen Sie den Temperaturreglerknopf (Abb. A) heraus und lösen Sie die
Schrauben, die das Steuergerät (Abb. B) halten. Ziehen Sie den oberen Teil des
Steuergeräts heraus und bringen Sie das Steuergerät auf der anderen Seite an.
Zuerst montieren Sie den unteren Teil des Steuergeräts, beachten Sie dabei die
kleinen Haken. Dann montieren Sie den oberen Teil des Steuergeräts äußerst
vorsichtig und ziehen die Schrauben an. Überzeugen Sie sich, daß die Sensoren
ordnungsgemäß angebracht sind (Abb. C). Schrauben Sie das Typenschild an,
wobei Sie es auf der Seite befestigen, auf der das Steuergerät ursprünglich
montiert war, um das Loch am Körper des Heizgerätes abzudecken.
VERäNdERuNg dES EINbAuSTEuERgERäTS
REPoSITIoNINg THE buILT-IN CoNTRoL uNIT

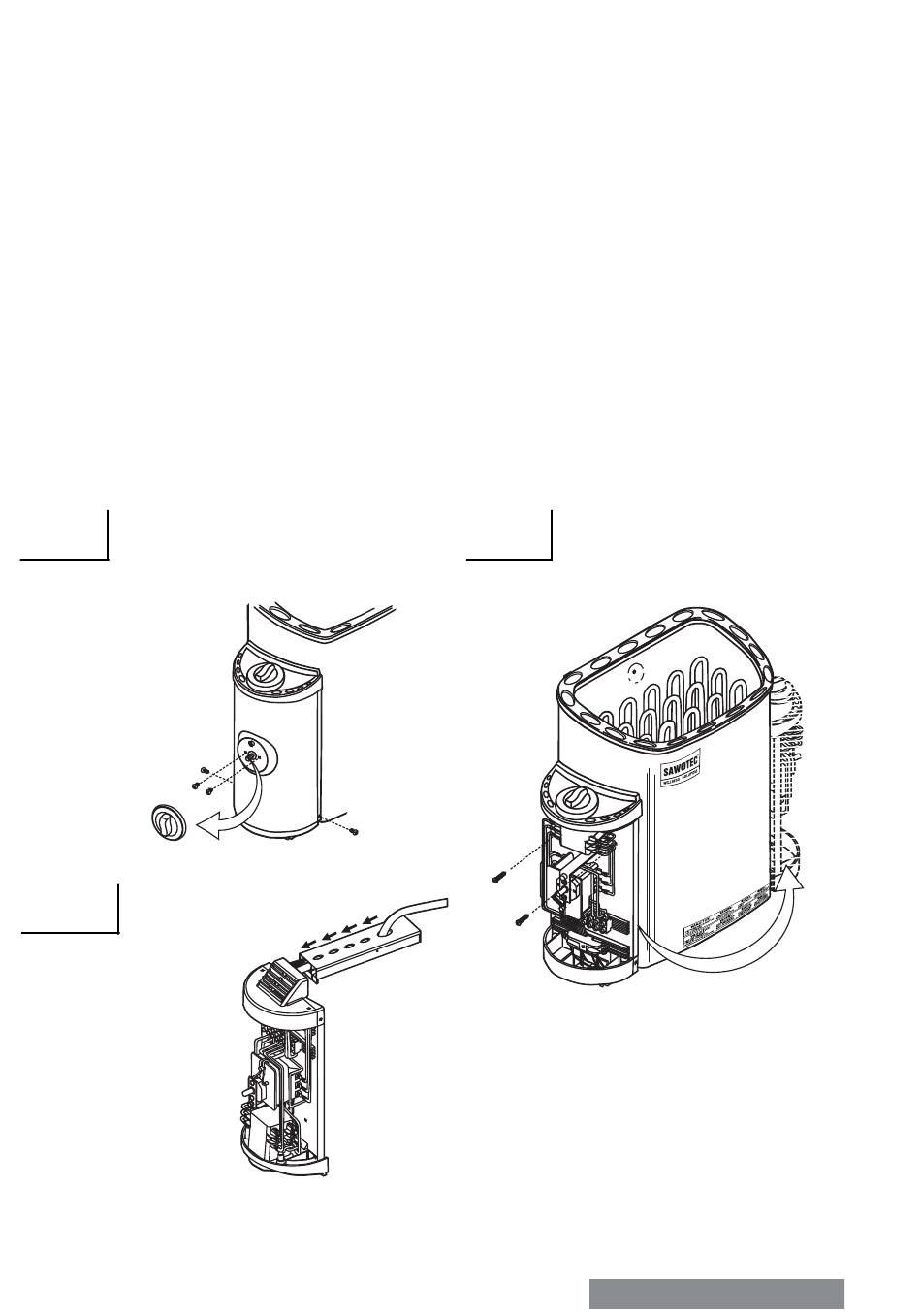

Abb 4A
Öffnen des Steuergeräts
Fig. 4A
Opening of the Control Unit
3
2
1
Abb 4C
Kabelverbindung
Fig. 4C
Cable Connection
Abb 4B
Fig. 4B
3
4
Zur besseren Orientierung
umgekehrt gezeigt
Drawn upside-down for a
clear view
Veränderung des Einbaus-
teuergeräts
Repositioning the Built-in-Control
Unit
4
