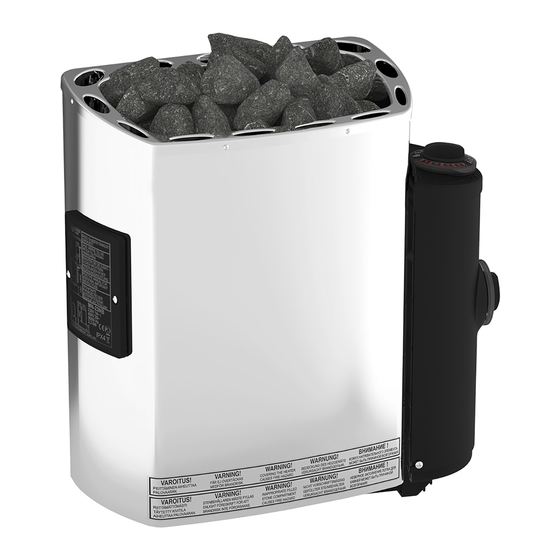

MINI HEATER
MN-23NB
MN-30NB
MN-23NS
MN-30NS
Wir gratulieren Ihnen zum Kauf eines
SAWOTEC Saunaofens. Bitte lesen Sie die
Bedienungsanleitung vor der Benutzung
des Saunaofens sorgfältig durch.
ELEKTRISCHER SAUNAOFEN | ELECTRIC SAUNA HEATER
BEDIENUNGSANLEITUNG
MN-36NB
MN-36NS
Heizelemente
Heating Elements
Nicht für Inbetriebnahme in den USA , Kanada und Mexiko.
Not for use in the USA, Canada and Mexico.
DEUTSCH | ENGLISH
AVAILABLE AS:
• PREMIUM
• TRENLINE
• FIBERCOATED
Congratulations on your purchase of
SAWOTEC sauna heater!
Please read the manual carefully before
using the heater.
Seriennummer
Serial Number
MANUAL
Zeitschalter
Timer
Thermostat
Reset Button Hole

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sawotec MN-23NB

Inhaltszusammenfassung für Sawotec MN-23NB

  • Seite 1 • TRENLINE • FIBERCOATED Congratulations on your purchase of Wir gratulieren Ihnen zum Kauf eines SAWOTEC sauna heater! SAWOTEC Saunaofens. Bitte lesen Sie die Please read the manual carefully before Bedienungsanleitung vor der Benutzung using the heater. des Saunaofens sorgfältig durch.

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Sicherheitshinweise ............4 Für Anwender: ............4 Für Techniker:............6 Installation des Heizgeräts ..........8 Anschlußplan .............10 Technische Daten ............11 Veränderung des Einbausteuergeräts ......12 Sauna Steine ...............14 Befüllen des Saunaofens mit Saunasteinen ....14 Einstellungen ..............16 Termostat ............16 Zeitschalter ............16 Saunabeheizung ............18 Belüftung ..............20 Wärmedämmung ............20...
  • Seite 3 TAbLE of CoNTENTS Safety instructions ............5 For user: .............. 5 For technicians: ............ 7 Heater Installation ............9 Electrical diagram ............10 Technical data .............11 Repositioning of the Built-In Control Unit ......13 Heater Stones .............15 Loading stones into the heater ........15 Control Settings ............17 Thermostat ............17 Timer ..............17...

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINwEISE Bitte beachten Sie die folgenden Sicherheitsmaßnahmen bei der Installation des Saunaofens und bei der Benutzung der Sauna. für Anwender: • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

  • Seite 5: Safety Instructions

    SAfETy INSTRuCTIoNS Please take note of these safety precautions before using the sauna or when installing the heater. for user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person.

  • Seite 6: Für Techniker

    für Techniker: • Die Verdrahtung sowie Reparaturen müssen von qualifiziertem Fachpersonal aus- geführt werden. • Beachten Sie beim Aufstellen des Saunofens die minimalen Sicherheitsabstände (Siehe Seite 8). • Beachten Sie die Hinweise zur optimalen Platzierung des Thermostatfühlers in der Bedienungsanleitung des Steuergeräts. Das Bedienteil ist außerhalb der Kabine zu montieren.

  • Seite 7: For Technicians

    for technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater. See page 9 • The electronic sensor and electornic heating system should be mounted in a way so that incoming air will not interfere with it. If using separate control, the controlunit and control panel must be mounted outside the sauna cabin.

  • Seite 8: Installation Des Heizgeräts

    Sie genügend Platz für die Betätigung der Zeit- und Temperaturreglerknöpfe. Die Elektroinstallation des Heizgeräts muß aus Sicherheits- und Verläßlichkeits- gründen von qualifiziertem Fachpersonal ausgeführt werden. Unsachgemäße elek- Telineen asentaminen Wall Mounting Rack Installation trische Anschlüsse können Stromschlag oder Feuer verursachen. MN-23NB MN-30NB MN-36NB MN-23NS MN-30NS DEUTSCH MN-36NS...

  • Seite 9: Heater Installation

    HEATER INSTALLATIoN It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic volumes (See page 11). Do not install the heater to the floor or wall niche. Install only one heater in a sauna room.

  • Seite 10: Anschlußplan

    ANSCHLuSSpLAN ELECTRICAL dIAgRAm Abb 3 Fig. 3 2 PHASE / 1 PHASE Separate Control Unit ZEITSCHALTER TERMOSTAT MN-23NB TIMER MN-23NS THERMOSTAT MN-30NB MN-30NS MN-36NB MN-36NS 400V 2N~ a1 a N L1 L2 230V 1N~ N L1 (PREMIUM ONLY) 400V 2N~...

  • Seite 11: Technische Daten

    TYPE (mm) (kg) 215* 455** 3 x 2.5 / MN115 8 + 4h 1 X 16/2 X 10 MN-23NB 2.3 kW 2 x 1.15 kW 230V 1N~ / 8-10.5 kg 4 x 1.5 400V 2N~ 215* 455** 3 x 2.5 /...

  • Seite 12: Veränderung Des Einbausteuergeräts

    VERäNdERuNg dES EINbAuSTEuERgERäTS Wenn Sie das Steuergerät auf der anderen Seite (rechts oder links) des Heizgerätes anbringen wollen, entfernen Sie zuerst das Typenschild. Dann ziehen Sie den Temperaturreglerknopf (Abb. A) heraus und lösen Sie die Schrauben, die das Steuergerät (Abb. B) halten. Ziehen Sie den oberen Teil des Steuergeräts heraus und bringen Sie das Steuergerät auf der anderen Seite an.

  • Seite 13: Repositioning Of The Built-In Control Unit

    REpoSITIoNINg of THE buILT-IN CoNTRoL uNIT If you want to transfer the control unit to the other side (right or left): Pull out the thermostat’s knob (Fig. A) and open the screws, which are holding the front cover. Open the screws which are holding the control unit (Fig. B). Pull outwards the control unit’s upper edge and transfer the control unit to the other side.

  • Seite 14: Sauna Steine

    SAuNA STEINE Der Hauptzweck der Verwendung von Saunasteinen ist es, genug Energie zu spe- ichern,damit das auf die Steine gegebene Wasser bei einem Aufguss effizient ver- dampft und somit einen optimalen Feuchtgehalt in der Saunakabine zu erzielen. Die Steine sollten zumindest einmal im Jahr oder nach 500 Betriebsstunden aus- getauscht werden, je nach dem was zuerst eintritt. Sämtliche Saunasteine sollten aus dem Ofen entfernt und wie in der Betriebsanleitung beschrieben, durch neue Steine ersetzt werden.

  • Seite 15: Heater Stones

    HEATER SToNES The main purpose of the stones in the heater unit is to store enough energy to effi- ciently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be removed at least once a year or every 500 hours which ever occurs first. All stone crumbles must be removed from the heater unit and replaced with new ones as described in the heater manual. When placing the stones, recommended to use cut resistant gloves.

  • Seite 16: Einstellungen

    EINSTELLuNgEN TERmoSTAT Thermostat Die Temperatur der Sauna stellen Sie einfach durch das Drehen des Regelknopfs ein. Drehen Sie den Regelknopf nach rechts um die Temperatur zu erhöhen, und nach links um sie zu verringern. Wenn es zur Überhitzung des Heizgeräts kommt, wird der Sicherheitssensor das Heizgerät automatisch stop- pen, selbst wenn der Zeitschalter eingeschaltet ist.

  • Seite 17: Control Settings

    CoNTRoL SETTINgS THERmoSTAT Adjust the temperature of the sauna by simply turning the operating knob. Thermostat support automatically the choosen temperature. In case the heater overheats, the safety sensor will automatically stop the heater even if the timer is on. Find out for what reason the heater overheated. The reason for this could be too tightly placed sauna stones, heater´s location or inappropriate ventilation. If this occurs, find out the cause and fix the problem before resetting the safety sensor.

  • Seite 18: Saunabeheizung

    SAuNAbEHEIZuNg VoRSIHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befi nden sich Betriebsstoffe aus dem Fertigungsproz- ess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei entsteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch ein- atmen, schadet dies Ihrer Gesundheit.

  • Seite 19: Heating Of The Sauna

    HEATINg of THE SAuNA CAuTIoN! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to your health. Perform the following steps when operating the sauna heater for the first time and if the heating elements for the sauna heater have been changed. In this way you will prevent damage to health due to the fumes and smoke produced when heating up for the first time.

  • Seite 20: Belüftung

    bELüfTuNg Um eine entspannenden Saunagang zu gewährleisten, sollte eine angemessene Mischung aus heißer und kalter Luft innerhalb der Saunakabine herrschen. Ein weiterer Zweck der Belüftung ist, die Luft um den Saunaofen zu verteilen, damit die Wärme auch zu den am weitest entfernten Orten in der Sauna gelangt.

  • Seite 21: Insulation

    INSuLATIoN The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 11. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. Moisture proofing must be placed between heating insulation and panel.

  • Seite 22: Fehlersuche

    fEHLERSuCHE Nb-modELLE: • Ist der Zeitschalterim Betriebsbereich eingestellt? • Ist der Zeitschalter auf ON?Sitzt der Knopf des Zeitschalterskorrekt? Der geeignete Abstand zwischen Schalter und Ofengehäuse beträgt 1 – 2 mm) Wenn notwendig, ziehen Sie den Schalter etwas heraus. • Ist die eingestellte Temperatur höher als die Temperatur in der Saunakabine? •...

  • Seite 23: Diagnostic Table

    dIAgNoSTIC TAbLE If heater is not heating up or sauna room is heating up slowly: Nb-modELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters.

  • Seite 24: Sauna Pflege

    SAuNA pfLEgE NACHjEdEmSAuNAgANg: Es wird empfohlen während des Saunaganges ein Handtuch zu verwenden um die Saunabänke nicht zu verunreinigen. Lassen Sie den Saunaofen nach dem Saunagang noch für 30 Minuten eingeschaltet, so wird die Sauna schneller trocken. Öffnen Sie danach die Sauna-Tür und Lüftungss- chlitze.

  • Seite 25: Sauna Maintenance

    SAuNA mAINTENANCE AfTER EVERy SAuNA SESSIoN: It is recommended to use bench towels during sauna session to prevent sauna benches getting dirty. After sauna session, leave heater on for 30 minutes so sauna will dry faster. After that, open air vents or sauna door. Empty pail from water AT LEAST 1 -4 TImES pER yEAR: Remove heater stones.

  • Seite 26: Ersatzteile Für Mini Heizgerät

    mINI HEATER SpARE ERSATZTEILE füR mINI pARTS: HEIZgERäT Mini-Rahmen MN Frame MN Steinhalter MN Stone Holder Heizelement Heating Element Typenschild (klein) Name Plate (Small) Wandmontageträger Wall Mounting Rack (Short) MN Mittel-Reflexionsplatte MN Mid Reflection Sheet Heizelementhaulterubg mit O-Ringen Heating Element Holder with Zeitreglerknopf O-rings Zeitschalter- Anzeigeleuchte Timer Knob 10.
  • Seite 27 Built-in Control Unit HP01-009 MN-23NB MN-30NB MN-36NB HP01-010 HP01-011 HP01-012 (PREMIUM MODEL) HP01-013 HP01-018 HP01-014 HP01-022-B1 HP01-015 HP01-017 HP01-019 HP01-016 For Models With Separate Control Unit MN-23NS MN-30NS MN-36NS HP01-020 HP01-021 HP01-022-A2 DEUTSCH | ENGLISH...
