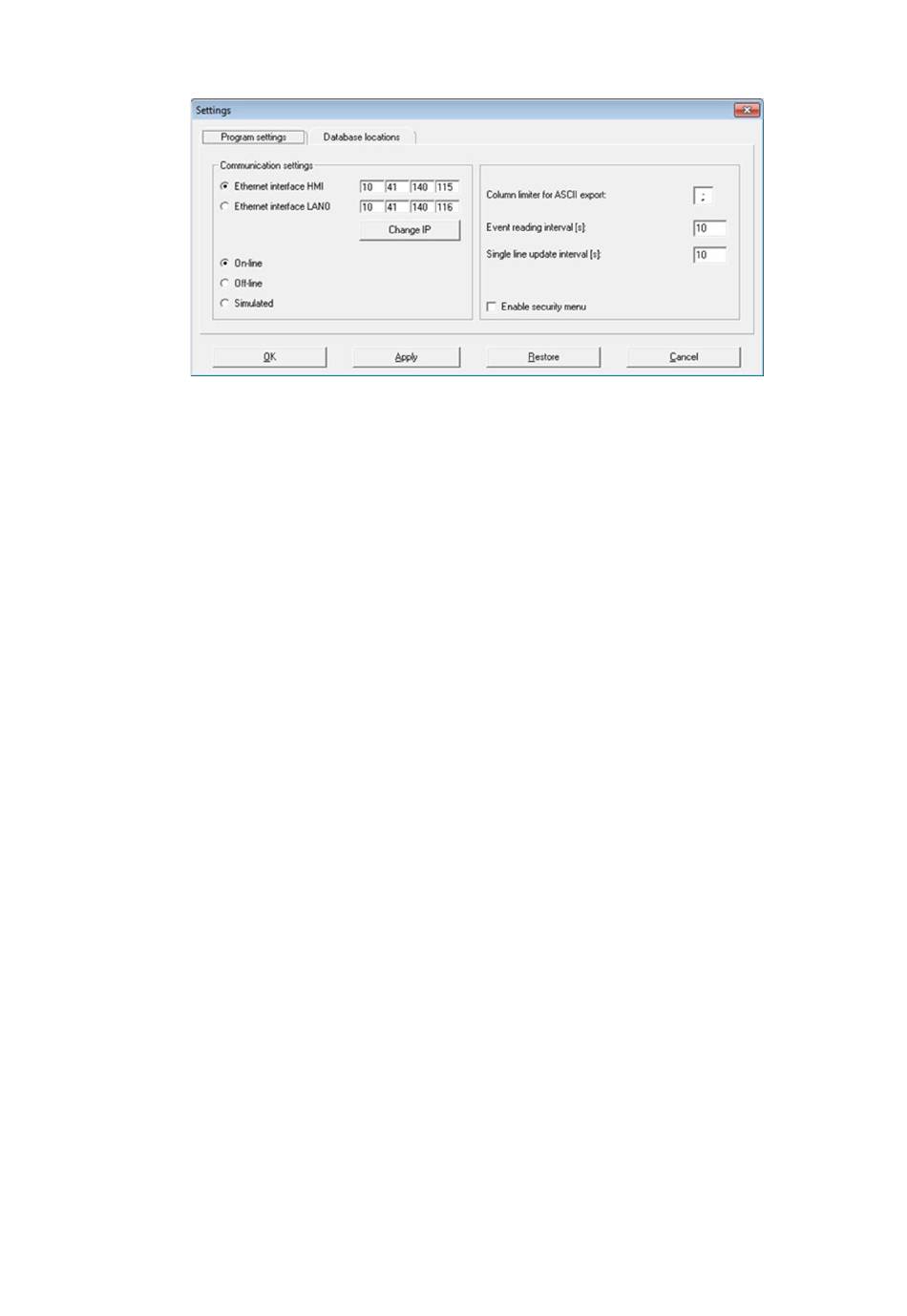

Abb. 61:
4.9.5.2

Kommunikation

Kommunikation mit einem REB500-System kann entweder über einen frontseitigen MMK-
Steckverbinder oder über den Stationsbus hergestellt werden.
Einstellungen für die TCP/IP-Adresse des REB-Systems, mit dem die Kommunikation hergestellt
wird, werden zur Verfügung gestellt.
Der Benutzer kann zwischen den Kommunikationsmodi „Online", „Offline" und „Simulation" wechseln.
Bei Auswahl von Online prüft die HMI500, ob die Kommunikation mit dem REB500-System
hergestellt werden kann.
Das Kontrollkästchen "Sicherheitsmenü freigeben" und dessen Einfluss auf die Untermenüs
Werkzeuge/Sicherheitsoption und Werkzeuge/Sicherheitskontoverwaltung wird unter
Cybersicherheitsrichtlinien beschrieben.
4.9.5.3 Parameter für das Auslesen und Exportieren von Ereignisdaten
Die Wartezeit für das zyklische Auslesen der Ereignisse sowie das Trennzeichen für den ASCII-
Export der Ereignisliste können eingestellt werden.
4.9.5.4

Speicherorte der Datenbank

HMI500 erstellt eine Anzahl von Konfigurationsdatenbanken. Im folgenden Dialogfeld besteht die
Möglichkeit, die Verzeichnisse der Datenbanken festzulegen und die Namen der Datenbanken zu
ändern. Die Verzeichnisse werden bei der Installation der HMI500 automatisch erstellt. Es wird
empfohlen, diese nicht zu ändern.
4.9.5.5 DRR-Viewer-Unterstützung (optional)
Die HMI500 zeigt automatisch die Registerkarte DRR-Viewer-Unterstützung an, wenn Wavewin
ABB auf dem PC installiert ist (die Installationsdatei der Version H.G.24 ist auf dem REB500-
Produktmedium verfügbar).
Dezentraler Sammelschienenschutz REB500
Benutzerhandbuch
HMI500-Einstellungen
