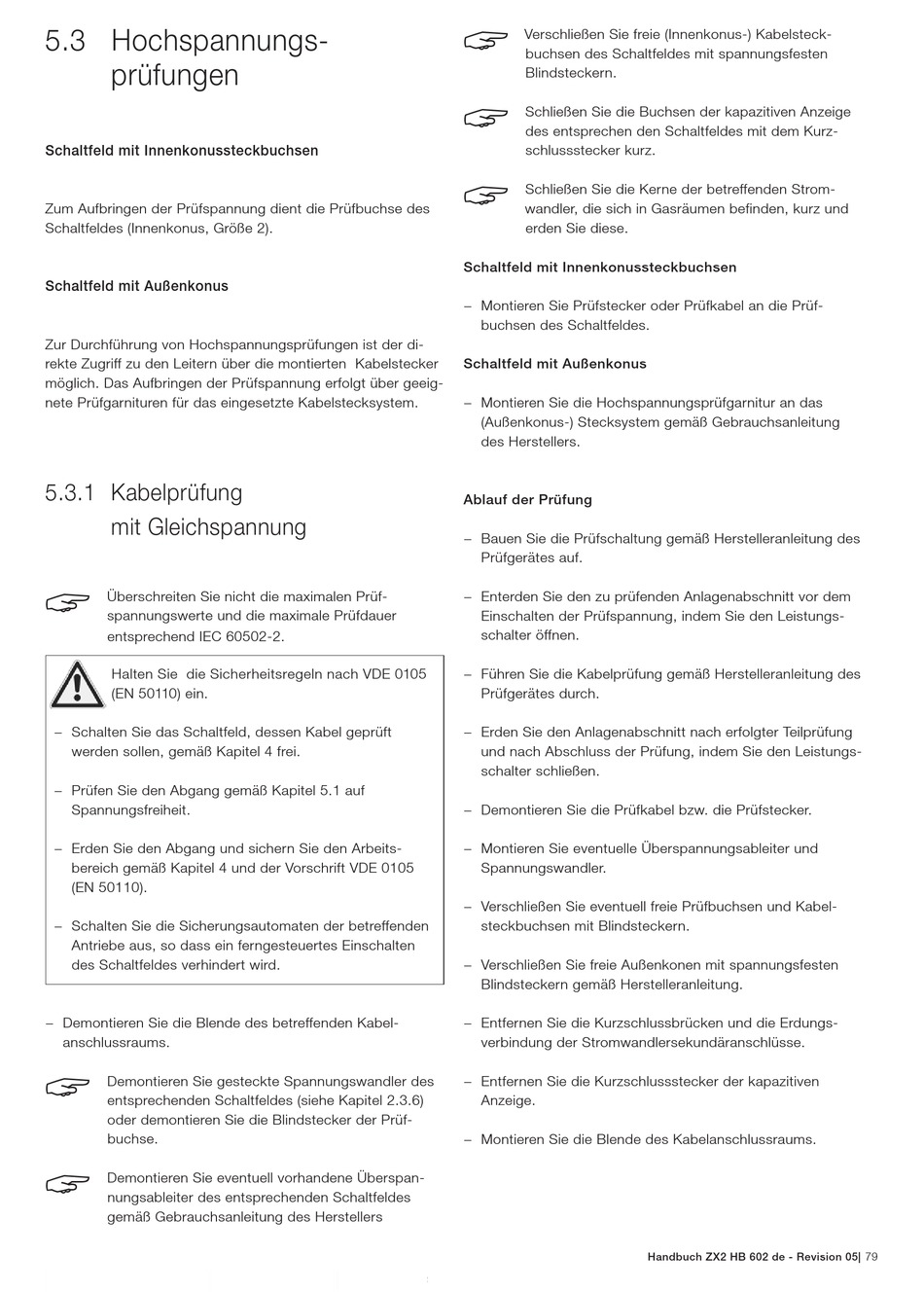

5.3 Hochspannungs-
prüfungen
Schaltfeld mit Innenkonussteckbuchsen
Zum Aufbringen der Prüfspannung dient die Prüfbuchse des
Schaltfeldes (Innenkonus, Größe 2).
Schaltfeld mit Außenkonus
Zur Durchführung von Hochspannungsprüfungen ist der di-
rekte Zugriff zu den Leitern über die montierten Kabelstecker
möglich. Das Aufbringen der Prüfspannung erfolgt über geeig-
nete Prüfgarnituren für das eingesetzte Kabelstecksystem.
5.3.1 Kabelprüfung
mit Gleichspannung
"
"
Überschreiten Sie nicht die maximalen Prüf-
spannungswerte und die maximale Prüfdauer
entsprechend IEC 60502-2.
Halten Sie die Sicherheitsregeln nach VDE 0105
(EN 50110) ein.
− Schalten Sie das Schaltfeld, dessen Kabel geprüft
werden sollen, gemäß Kapitel 4 frei.
− Prüfen Sie den Abgang gemäß Kapitel 5.1 auf
Spannungsfreiheit.
− Erden Sie den Abgang und sichern Sie den Arbeits-
bereich gemäß Kapitel 4 und der Vorschrift VDE 0105
(EN 50110).
− Schalten Sie die Sicherungsautomaten der betreffenden
Antriebe aus, so dass ein ferngesteuertes Einschalten
des Schaltfeldes verhindert wird.
− Demontieren Sie die Blende des betreffenden Kabel-
anschlussraums.
"
"
Demontieren Sie gesteckte Spannungswandler des
entsprechenden Schaltfeldes (siehe Kapitel 2.3.6)
oder demontieren Sie die Blindstecker der Prüf-
buchse.
"
"
Demontieren Sie eventuell vorhandene Überspan-
nungsableiter des entsprechenden Schaltfeldes
gemäß Gebrauchsanleitung des Herstellers
"
"
Verschließen Sie freie (Innenkonus-) Kabelsteck-
buchsen des Schaltfeldes mit spannungsfesten
Blindsteckern.
"
"
Schließen Sie die Buchsen der kapazitiven Anzeige
des entsprechen den Schaltfeldes mit dem Kurz-
schlussstecker kurz.
"
"
Schließen Sie die Kerne der betreffenden Strom-
wandler, die sich in Gasräumen befinden, kurz und
erden Sie diese.
Schaltfeld mit Innenkonussteckbuchsen
− Montieren Sie Prüfstecker oder Prüfkabel an die Prüf-
buchsen des Schaltfeldes.
Schaltfeld mit Außenkonus
− Montieren Sie die Hochspannungsprüfgarnitur an das
(Außenkonus-) Stecksystem gemäß Gebrauchsanleitung
des Herstellers.
Ablauf der Prüfung
− Bauen Sie die Prüfschaltung gemäß Herstelleranleitung des
Prüfgerätes auf.
− Enterden Sie den zu prüfenden Anlagenabschnitt vor dem
Einschalten der Prüfspannung, indem Sie den Leistungs-
schalter öffnen.
− Führen Sie die Kabelprüfung gemäß Herstelleranleitung des
Prüfgerätes durch.
− Erden Sie den Anlagenabschnitt nach erfolgter Teilprüfung
und nach Abschluss der Prüfung, indem Sie den Leistungs-
schalter schließen.
− Demontieren Sie die Prüfkabel bzw. die Prüfstecker.
− Montieren Sie eventuelle Überspannungsableiter und
Spannungswandler.
− Verschließen Sie eventuell freie Prüfbuchsen und Kabel-
steckbuchsen mit Blindsteckern.
− Verschließen Sie freie Außenkonen mit spannungsfesten
Blindsteckern gemäß Herstelleranleitung.
− Entfernen Sie die Kurzschlussbrücken und die Erdungs-
verbindung der Stromwandlersekundäranschlüsse.
− Entfernen Sie die Kurzschlussstecker der kapazitiven
Anzeige.
− Montieren Sie die Blende des Kabelanschlussraums.
Handbuch ZX2 HB 602 de - Revision 05| 79
