4 Messanleitungen

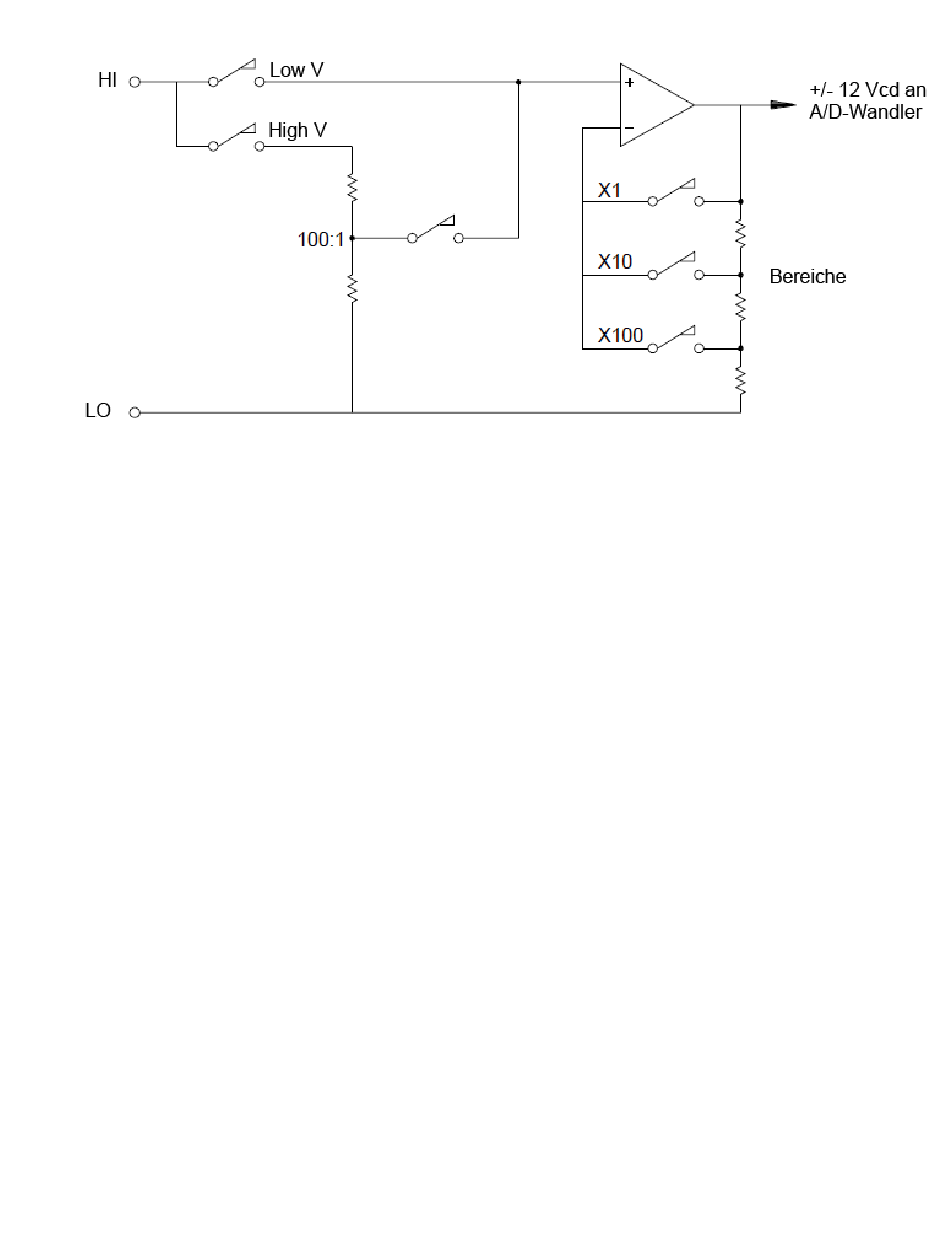

Bei Eingangsspannungen von weniger als 12 V DC ist der Schalter Low V geschlossen und das Ein-
gangssignal wird direkt am Eingangsverstärker angelegt. Bei größeren Spannungen ist der Schalter High V
geschlossen und das Signal wird mit einem Verhältnis von 100:1 gedämpft, bevor es am Ein-
gangsverstärker angelegt wird. Die Verstärkung des Eingangsverstärkers wird auf einen der drei Werte (x1,
x10 oder x100) gesetzt, um ein Signal im Bereich zwischen -12 und +12 V DC für den A/D-Wandler zu erzie-
len.
In Bereichen mit geringerer Spannung ist der Eingangswiderstand des internen DMM im Wesentlichen
identisch zu dem des Eingangsverstärkers. Der Eingangsverstärker verwendet eine FET-Eingangsstufe mit
niedrigem Bias-Strom (unter 50 pA), die einen Eingangswiderstand von über 10 GΩ erzielt. In den Ein-
gangsbereichen von 100 V und 300 V wird der Eingangswiderstand durch den Gesamtwiderstand des
100:1-Teilers bestimmt. Sie können den Eingangswiderstand auch auf 10 MΩ einstellen, indem Sie den
High-V-Schalter kontinuierlich schließen.
208
Keysight DAQ970A Benutzerhandbuch
