Menü [Channel] – Übersicht
Dehnung
Dieser Abschnitt beschreibt, wie der ausgewählte Kanal im Bedienfeld für Dehnungsmessungen kon-
figuriert wird. Wird eine Kraft auf einen Körper ausgeübt, verformt sich der Körper. Die Verformung pro Län-
geneinheit wird als Dehnung (ε ) bezeichnet. Hierbei kann es sich um eine Zugverformung (+) oder
Druckverformung (-) handeln.
Das DAQ970A führt zwei Arten von Dehnungsmessungen durch:
Brückenkonfiguration
Direkte Widerstandsmethode
Sobald Sie die Dehnungsmessfunktion in allen Dehnungskanälen konfiguriert haben, drücken Sie [Home]
(Start) > Strain Offset (Dehnungs-Offset) , um den ungedehnten Offset zu messen oder festzulegen, der
von Dehnungsmessungen abgezogen wird, bevor die Dehnungsumwandlung durchgeführt wird.
Dehnungs-Offset
Brückenkonfiguration
Volle und halbe Brücke in Biegekonfiguration
Volle und halbe Brücke in Poisson-Konfiguration
Volle Brücke in Poisson-Biegung-Konfiguration
Viertelbrückenkonfiguration
Volle und halbe Brücke in Biegekonfiguration
Dieser Abschnitt beschreibt, wie der ausgewählte Kanal im Bedienfeld für Messungen mittels Deh-
nungsmessstreifen als voll und halb gebogene Brücke konfiguriert wird.
1. Verbinden Sie die Brückenkonfigurationsquelle mit den Anschlussschrauben des Moduls.

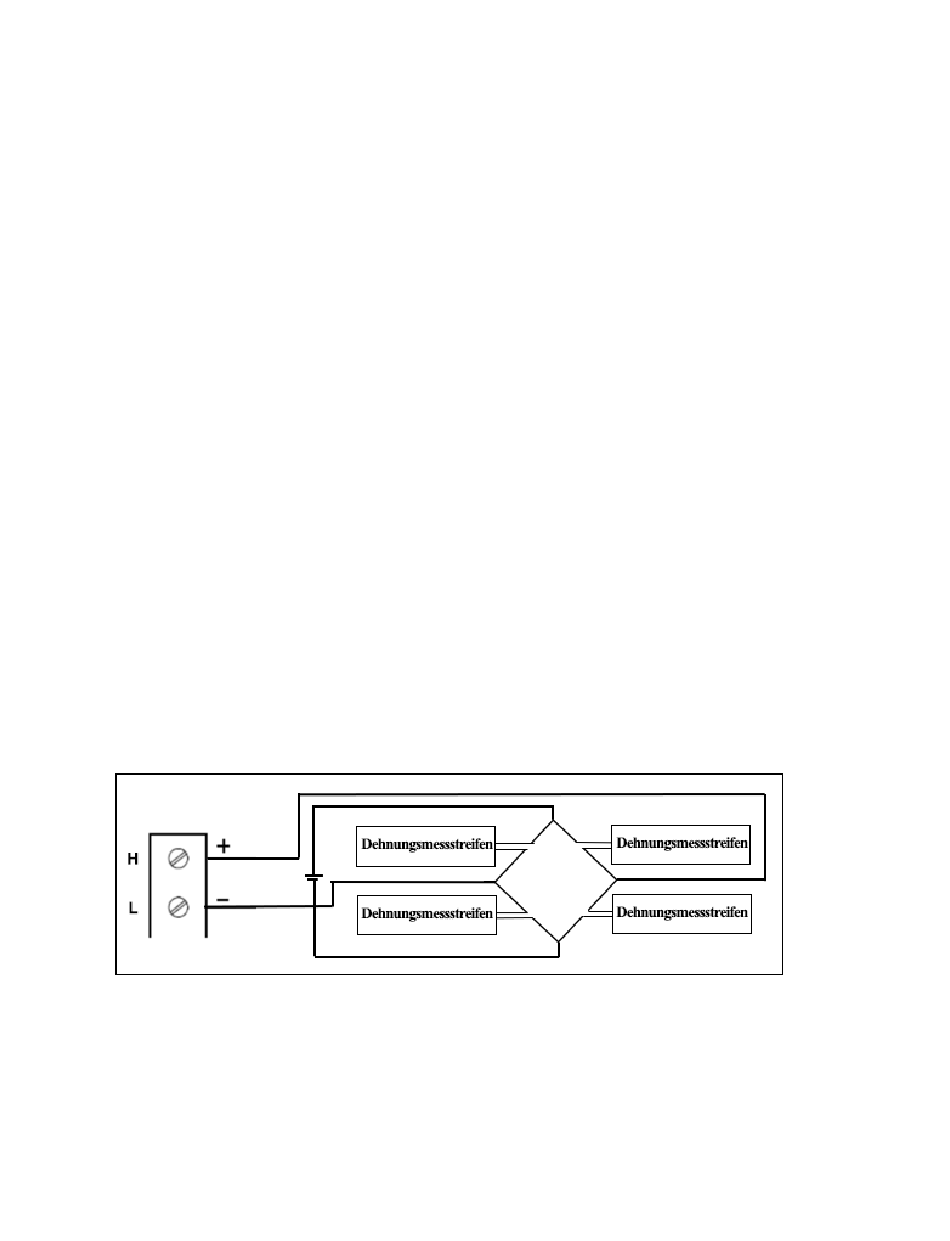

Voll gebogene Brücke:
Halb gebogene Brücke:
102
Keysight DAQ970A Benutzerhandbuch
