Danfoss VLT PROFIBUS DP MCA 101 Installationshandbuch Seite 14

Installation
Verkabelungsverfahren für Baugrößen A4–A5, B1–B4 und
C1–C4
1. Drücken Sie das Kabel durch die Kabelverschrau-
bungen.
2. Montieren Sie den Feldbusstecker an der Feldbus-
3 3
Option (Klemmen 62, 63, 66 und 67).
3. Bereiten Sie das Feldbuskabel vor, indem Sie
einen Teil der Kabelisolierung abisolieren. Halten
Sie das ungeschirmte Kabel so kurz wie möglich.
Die Kabelspezifikationen finden Sie in
Kapitel 3.7.2 Kabelspezifikationen. Informationen zu
den Feldbuskabelanforderungen finden Sie in
Kapitel 3.7.3 Anforderungen an das Bussegment.
4. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.10.
5. Befestigen Sie den Kabelschirm mit einer
Kabelschelle oder einem Kabelbinder an der
Metallgrundplatte, siehe Abbildung 3.11.
6. Ziehen Sie die Kabelverschraubungen fest.

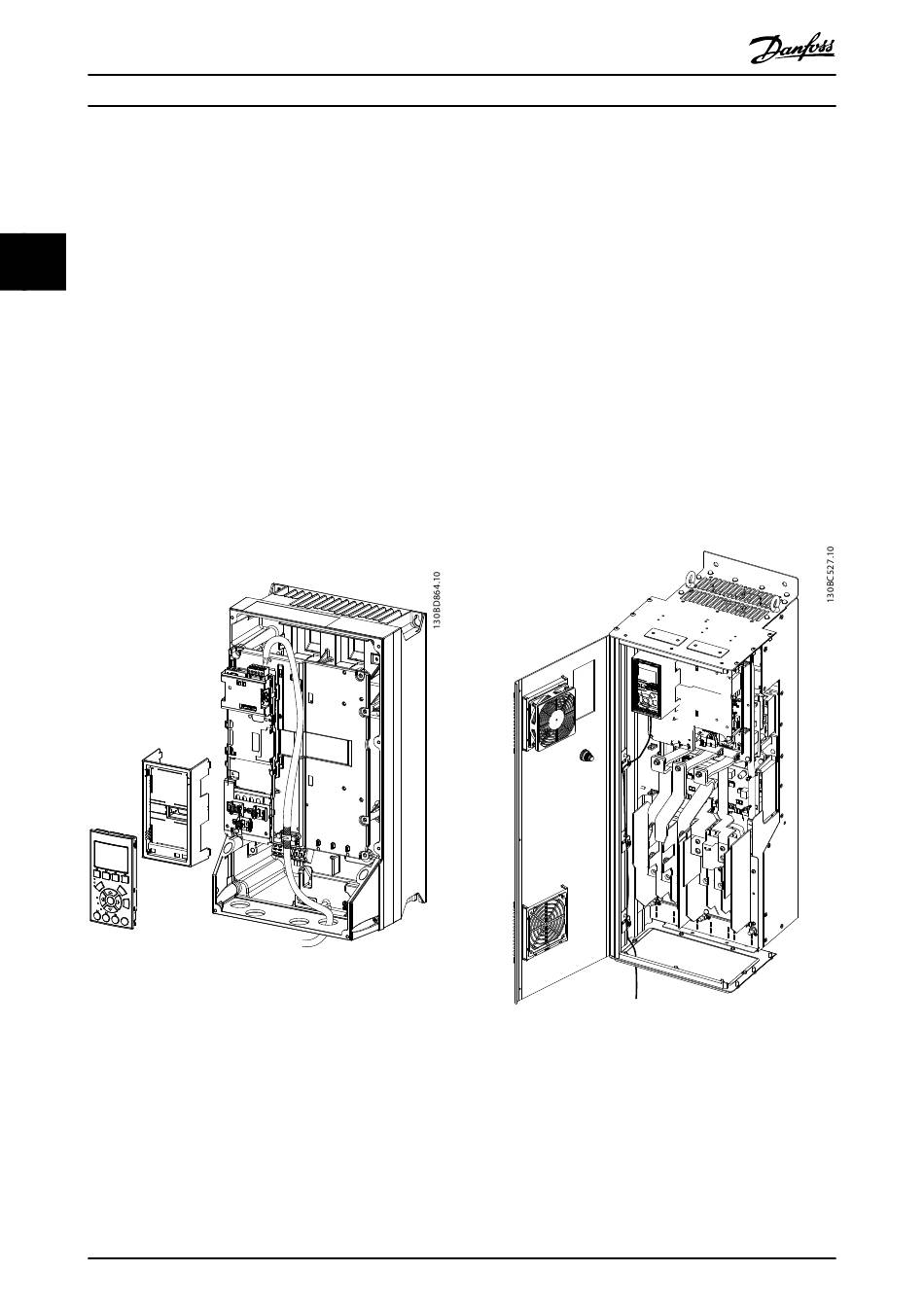

Abbildung 3.11 Verkabelung für Baugrößen A4–A5, B1–B4 und
C1–C4
12
®
VLT PROFIBUS DP MCA 101
Verkabelungsverfahren für Baugrößen D, E und F
Abbildung 3.12 Verkabelung für Baugrößen D, E und F
Danfoss A/S © 07/2015 Alle Rechte vorbehalten.
1. Montieren Sie den Feldbusstecker an der Feldbus-
Option (Klemmen 62, 63, 66 und 67).
2. Bereiten Sie das Feldbuskabel vor, indem Sie
einen Teil der Kabelisolierung abisolieren. Halten
Sie das ungeschirmte Kabel so kurz wie möglich.
Die Kabelspezifikationen finden Sie in
Kapitel 3.7.2 Kabelspezifikationen. Informationen zu
den Feldbuskabelanforderungen finden Sie in
Kapitel 3.7.3 Anforderungen an das Bussegment.
3. Schließen Sie die Feldbuskabeladern gemäß den
Farbkodierungen an den Adern an die Klemmen
an, siehe Abbildung 3.10.
4. Befestigen Sie den Kabelschirm mit einer
Kabelschelle oder einem Kabelbinder an der
Metallgrundplatte, siehe Abbildung 3.12.
5. Befestigen Sie das Kabel und verlegen Sie dieses
mit anderen Steuerleitungen in der Einheit, siehe
Abbildung 3.12.
MG33C603
