Aufbau und Funktion
Anschluss Zwischenschlauchpaket
5.2.1
Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von Schutz-
gasflaschen kann zu schweren Verletzungen führen!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche erfol-
gen!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
•
Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!

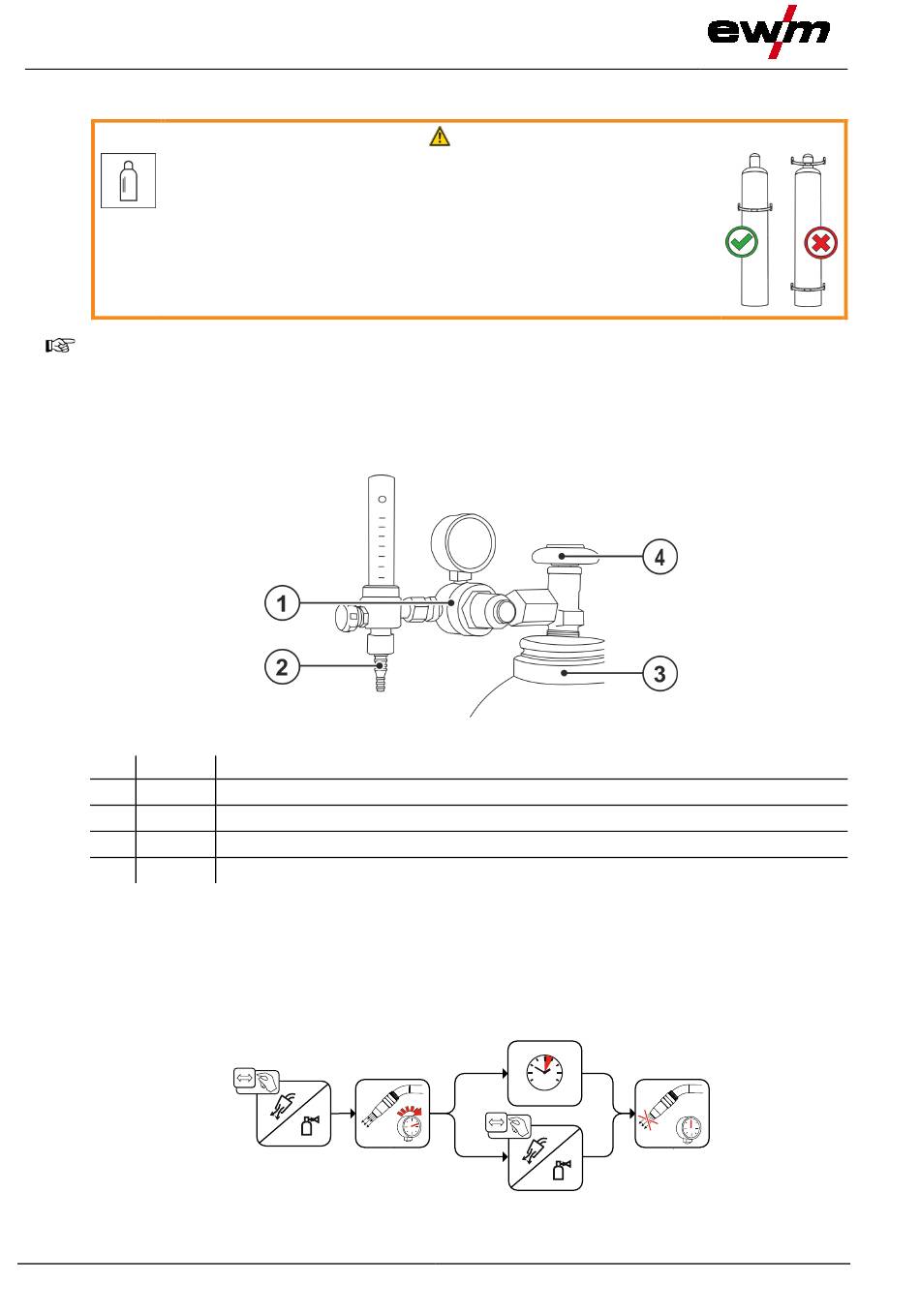

5.2.2
Anschluss Druckminderer
Pos. Symbol
1
2
3
4
•
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um even-
tuelle Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
5.2.2.1
Gastest
Die Bedienelemente befinden sich unter der Schutzklappe des Drahtvorschubantriebes.
18
Beschreibung
0
Druckminderer
Ausgangsseite Druckminderer
Schutzgasflasche
Gasflaschenventil
WARNUNG
Abbildung 5-6
25s
Abbildung 5-7
0
099-005592-EW500
16.07.2018
