Die Einfädelgeschwindigkeit kann, durch gleichzeitiges Drücken der Drucktaste Drahteinfädeln
und Drehen am Drehknopf Drahtgeschwindigkeit, stufenlos eingestellt werden. In der linken An-
zeige der Gerätesteuerung wird die gewählte Einfädelgeschwindigkeit und in der rechten Anzeige
der aktuelle Motorstrom des Drahtvorschubantriebes angezeigt.
Durch ungeeigneten Anpressdruck wird der Verschleiß der Drahtvorschubrollen erhöht!
•
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
•
Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) höher einstellen!
Pos. Symbol
1
2
3
4
5
6
7
8
•
Brennerschlauchpaket gestreckt auslegen.
•
Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
•
Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinlaufnippel über die Ril-
len der Antriebsrollen und durch das Drahtführungsrohr in das Kapillarrohr bzw. Teflonseele mit Draht-
führungsrohr einführen.
•
Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder hoch-
klappen (Drahtelektrode muss in der Nut der Antriebsrolle liegen).
•
Anpressdruck an den Einstellmuttern der Druckeinheit einstellen.
•
Einfädeltaste drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
099-005592-EW500
16.07.2018
Beschreibung
0
Einstellmutter
Druckeinheit
Fixierung der Spanneinheit und Einstellen des Anpressdruckes.
Spanneinheit
Rändelschraube
Antriebsrolle
Drahtführungsrohr
Drahteinlaufnippel
Gegendruckrolle
Aufbau und Funktion

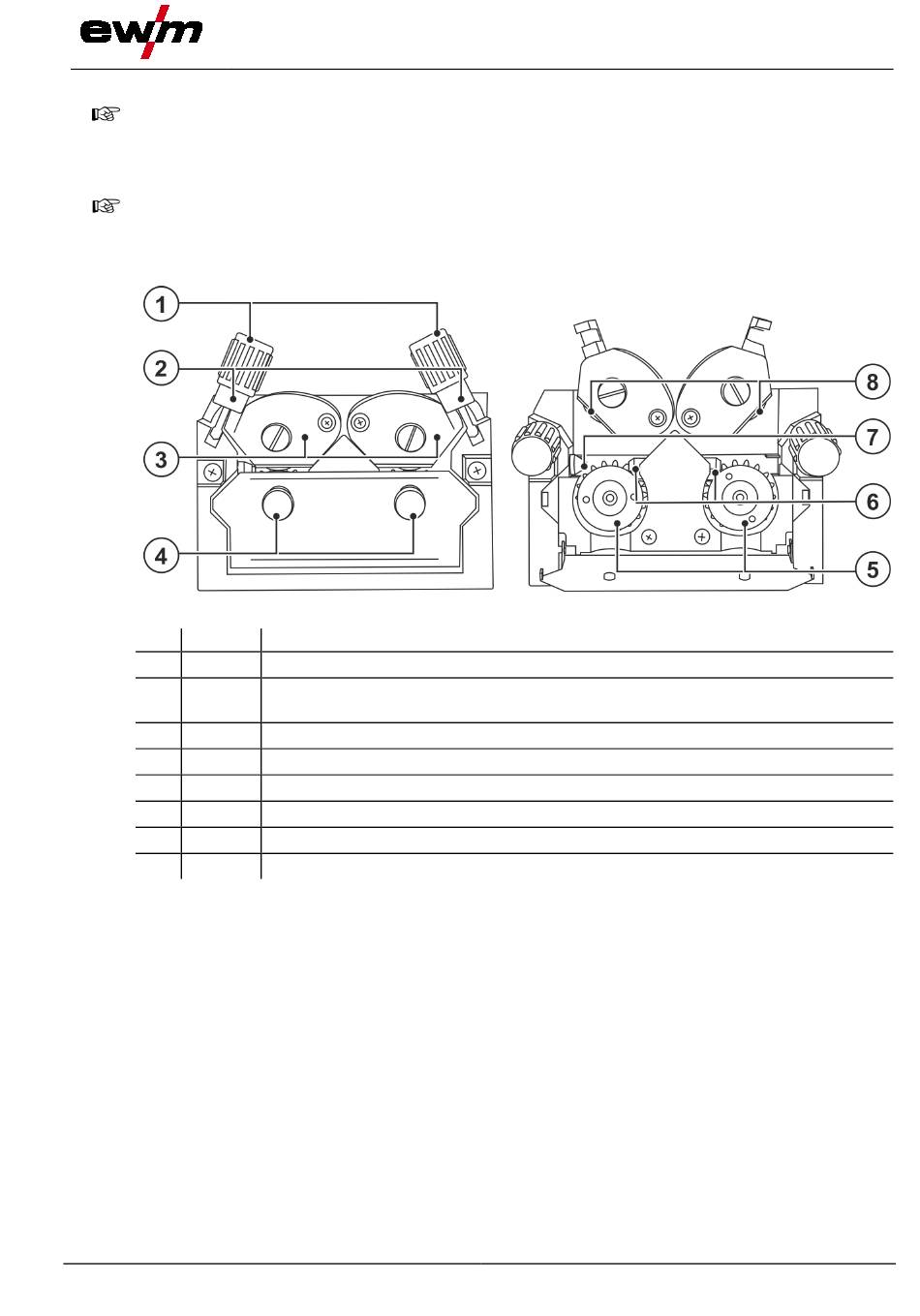

Abbildung 5-14
MIG/MAG-Schweißen
23
