Gerätebeschreibung - Schnellübersicht
Rückansicht / Seitenansicht von rechts
4.2

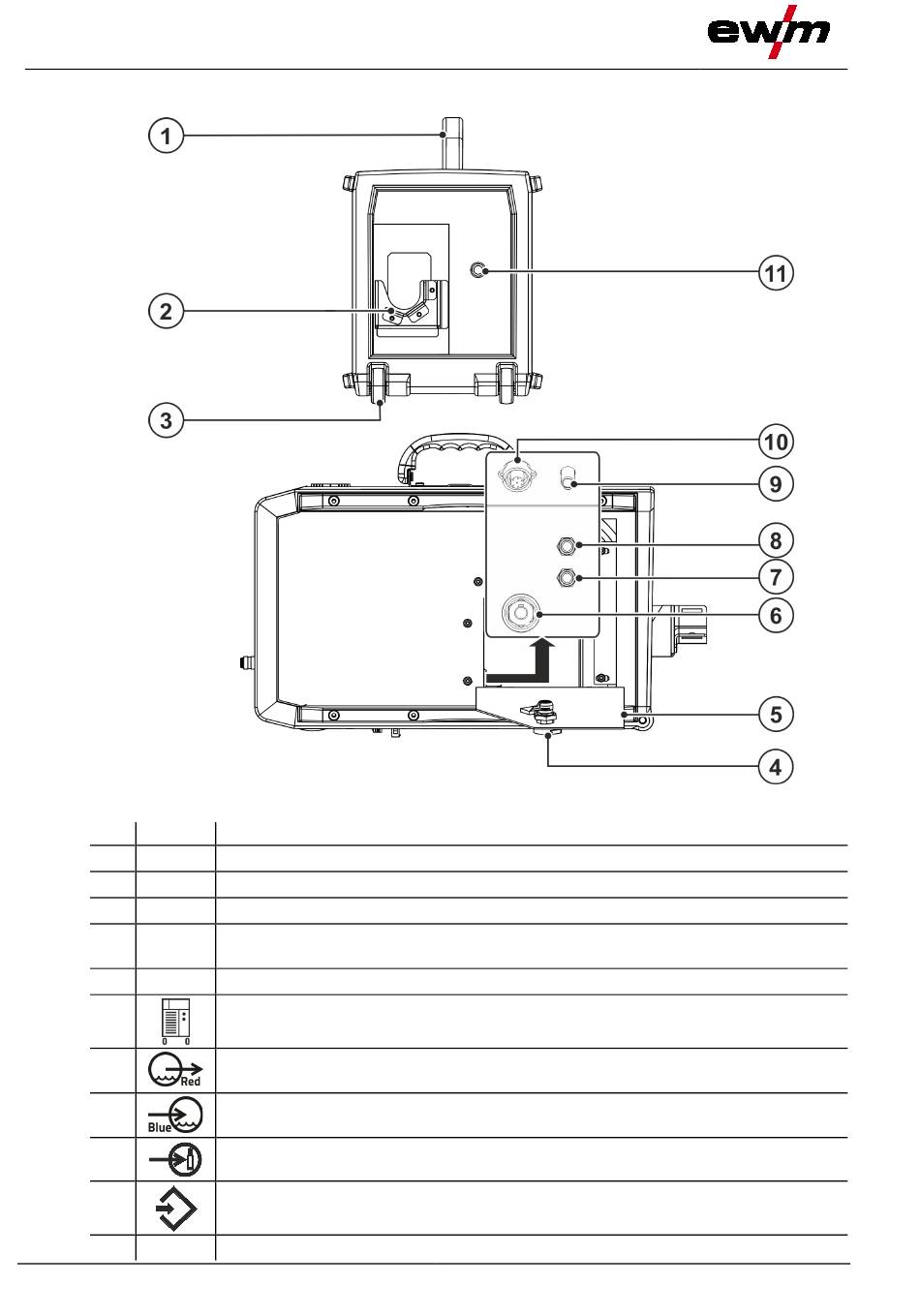

Rückansicht / Seitenansicht von rechts
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
Beschreibung
0
Transportgriff
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.2
Transportrollen
Drehverschluss
Verriegelung der Schutzklappe
Schutzklappe
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Drahteinlaufnippel (Drahtzuführung aus externer Quelle)
Abbildung 4-2
099-005592-EW500
16.07.2018
