Aufbau und Funktion
E-Hand-Schweißen oder Fugenhobeln
5.3.3.5

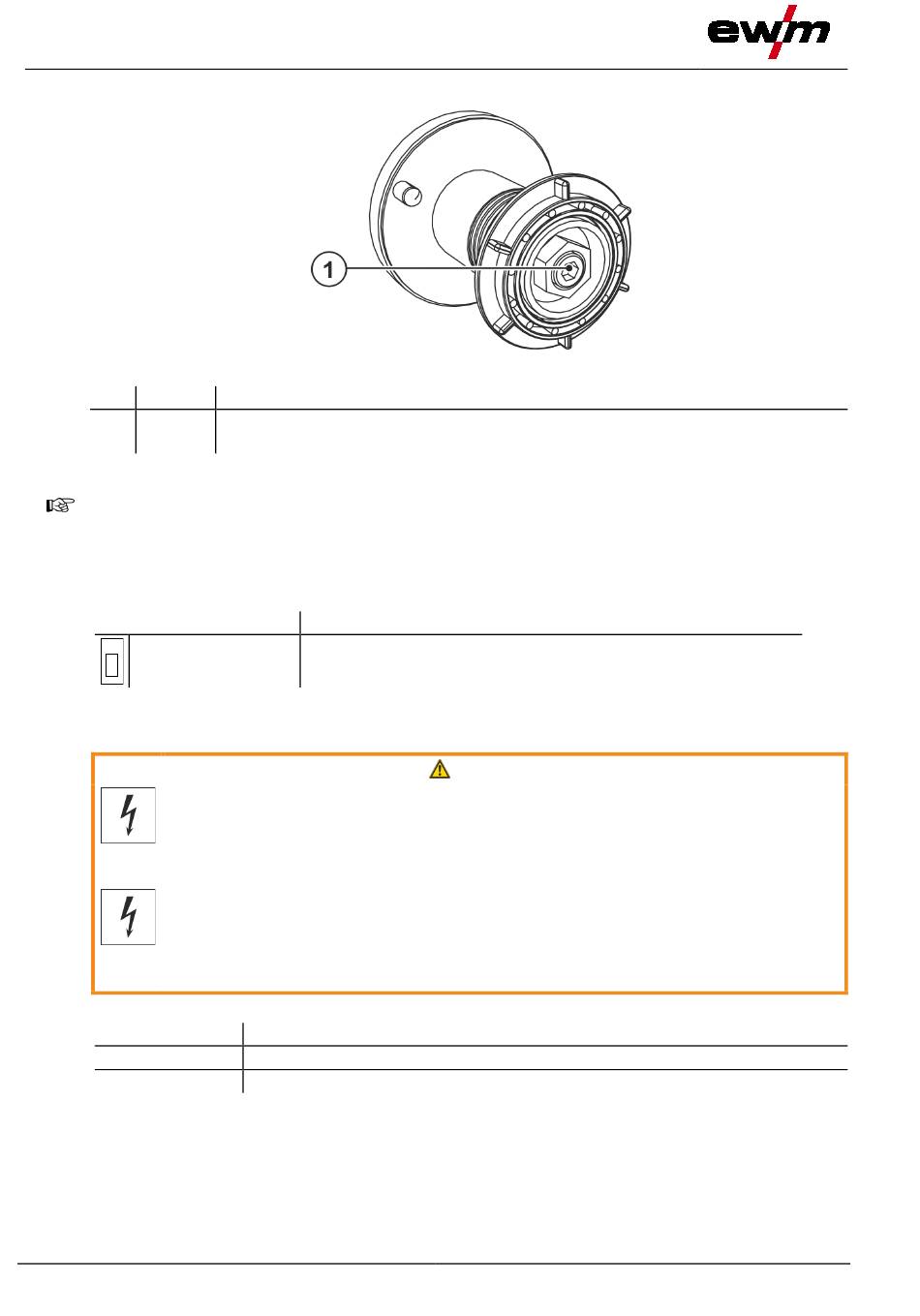

Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
5.3.4
MIG/MAG-Standardbrenner
Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des
Schweißvorgangs.
Bedienelemente
Brennertaster
5.3.5
MIG/MAG-Sonderbrenner
5.3.5.1
Umschaltung zwischen Push/Pull- und Zwischenantrieb
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Gefahren durch nicht durchgeführte Prüfung nach dem Umbau!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und
Prüfung während des Betriebes" durchgeführt werden!
•
Prüfung nach IEC / DIN EN 60974-4 durchführen!
Die Stecker befinden sich direkt auf der Platine M3.7X.
Stecker
auf X24
auf X23
5.3.6
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
24
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Funktionen
•
Schweißen starten / beenden
Funktion
Betrieb mit Push/Pull-Schweißbrenner (ab Werk)
Betrieb mit Zwischenantrieb
Abbildung 5-15
WARNUNG
099-005592-EW500
16.07.2018
