- Seite 1 Betriebsanleitung Schweißgerät Stick 350 cel Stick 350 cel pws 099-002029-EW500 27.10.2010...
-
Seite 2: Allgemeine Hinweise
Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach Das Urheberrecht an diesem Dokument verbleibt beim Hersteller. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. -
Seite 3: Inhaltsverzeichnis
Serviceunterlagen (Ersatzteile und Schaltpläne) ............13 4 Gerätebeschreibung - Schnellübersicht.................... 14 Stick 350 cel..........................14 4.1.1 Frontansicht........................14 4.1.2 Rückansicht ........................15 Stick 350 cel pws ......................... 16 4.2.1 Frontansicht........................16 4.2.2 Rückansicht ........................17 Gerätesteuerung - Bedienelemente..................... 18 5 Aufbau und Funktion ........................... 19 Allgemeine Hinweise........................ - Seite 4 Entsorgung des Gerätes ......................27 6.4.1 Herstellererklärung an den Endanwender ..............27 Einhaltung der RoHS-Anforderungen ..................27 7 Technische Daten..........................28 Stick 350 cel; Stick 350 cel pws....................28 8 Zubehör ..............................29 Schweißbrenner, Elektrodenhalter und Werkstückleitung ............29 Fernsteller und Zubehör.......................29 8.2.1 Stick 350 cel pws ......................29 Allgemeines Zubehör ........................29...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung GEFAHR Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine unmittelbar bevorstehende schwere Verletzung oder den Tod von Personen auszuschließen. • Der Sicherheitshinweis beinhaltet in seiner Überschrift das Signalwort „GEFAHR“ mit einem generellen Warnsymbol. -
Seite 6: Symbolerklärung
Sicherheitshinweise Symbolerklärung Symbolerklärung Symbol Beschreibung Betätigen Nicht Betätigen Drehen Schalten Gerät ausschalten Gerät einschalten ENTER (Menüeinstieg) NAVIGATION (Navigieren im Menü) EXIT (Menü verlassen) Zeitdarstellung (Beispiel: 4 s warten / betätigen) Unterbrechung in der Menüdarstellung (weitere Einstellmöglichkeiten möglich) Werkzeug nicht notwendig / nicht benutzen Werkzeug notwendig / benutzen 099-002029-EW500 27.10.2010... -
Seite 7: Allgemein
Sicherheitshinweise Allgemein Allgemein GEFAHR Elektromagnetische Felder! Durch die Stromquelle können elektrische oder elektromagnetische Felder entstehen, die elektronische Anlagen wie EDV-, CNC-Geräte, Telekommunikationsleitungen, Netz-, Signalleitungen und Herzschrittmacher in ihrer Funktion beeinträchtigen können. • Wartungsvorschriften einhalten! (siehe Kap. Wartung und Prüfung) • Schweißleitungen vollständig abwickeln! •... - Seite 8 Sicherheitshinweise Allgemein WARNUNG Rauch und Gase! Rauch und Gase können zu Atemnot und Vergiftungen führen! Weiterhin können sich Lösungsmitteldämpfe (chlorierter Kohlenwasserstoff) durch die ultraviolette Strahlung des Lichtbogens in giftiges Phosgen umwandeln! • Für ausreichend Frischluft sorgen! • Lösungsmitteldämpfe vom Strahlungsbereich des Lichtbogens fernhalten! •...
- Seite 9 Sicherheitshinweise Allgemein VORSICHT Pflichten des Betreibers! Zum Betrieb des Gerätes sind die jeweiligen nationalen Richtlinien und Gesetze einzuhalten! • Nationale Umsetzung der Rahmenrichtlinie (89/391/EWG), sowie die dazugehörigen Einzelrichtlinien. • Insbesondere die Richtlinie (89/655/EWG) über die Mindestvorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit. •...
-
Seite 10: Transport Und Aufstellen
Sicherheitshinweise Transport und Aufstellen Transport und Aufstellen WARNUNG Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte! Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und Personen verletzen! Griffe und Halterungen sind ausschließlich zum Transport per Hand geeignet! •... -
Seite 11: Umgebungsbedingungen
Sicherheitshinweise Umgebungsbedingungen Umgebungsbedingungen VORSICHT Aufstellort! Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im Freien nach IP 23) aufgestellt und betrieben werden! • Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen. • Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein. VORSICHT Geräteschäden durch Verschmutzungen! Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen... -
Seite 12: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Anwendungsbereich Bestimmungsgemäßer Gebrauch Dieses Gerät wurde entsprechend dem aktuellen Stand der Technik und gültigen Regeln bzw. Normen hergestellt. Es ist ausschließlich im Sinne der bestimmungsgemäßen Verwendung zu betreiben. WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen hergestellt. -
Seite 13: Mitgeltende Unterlagen
Im Falle von unbefugten Veränderungen, unsachgemäßen Reparaturen, Nichteinhaltung der Fristen zur "Lichtbogenschweißeinrichtungen - Inspektion und Prüfung während des Betriebes" und / oder unerlaubten Umbauten, welche nicht ausdrücklich von EWM autorisiert sind, verliert diese Erklärung ihre Gültigkeit. Jedem Produkt liegt eine spezifische Konformitätserklärung im Original bei. -
Seite 14: Gerätebeschreibung - Schnellübersicht

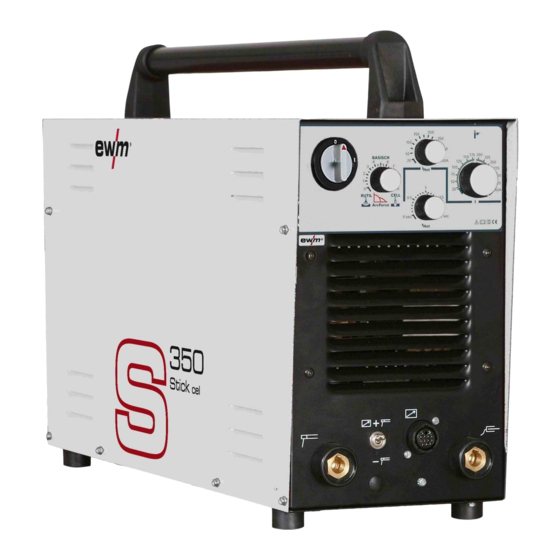

Gerätebeschreibung - Schnellübersicht Stick 350 cel Gerätebeschreibung - Schnellübersicht Stick 350 cel 4.1.1 Frontansicht Abbildung 4-1 Pos. Symbol Beschreibung Transportgriff Anschlussbuchse, Schweißstrom „+“ Anschluss Elektrodenhalter bzw. Werkstückleitung Gerätefüße Gerätesteuerung siehe Kapitel „Gerätesteuerung - Bedienelemente“ Eintrittsöffnung Kühlluft Anschlussbuchse, 14-polig Fernstelleranschluss Anschlussbuchse, Schweißstrom „-“... -
Seite 15: Rückansicht
Gerätebeschreibung - Schnellübersicht Stick 350 cel 4.1.2 Rückansicht Abbildung 4-2 Pos. Symbol Beschreibung Netzanschlusskabel Austrittsöffnung Kühlluft 099-002029-EW500 27.10.2010... -
Seite 16: Stick 350 Cel Pws
Gerätebeschreibung - Schnellübersicht Stick 350 cel pws Stick 350 cel pws 4.2.1 Frontansicht Abbildung 4-3 Pos. Symbol Beschreibung Transportgriff Umschalter Polaritätswechsel (Polwendung) Die Stellung des Umschalters bestimmt die Schweißstrompolarität an den Anschlussbuchsen Elektrodenhalter und Werkstückleitung. Schweißstrompolarität + an Anschlussbuchse Schweißstrompolarität - an Anschlussbuchse... -
Seite 17: Rückansicht
Gerätebeschreibung - Schnellübersicht Stick 350 cel pws 4.2.2 Rückansicht Abbildung 4-4 Pos. Symbol Beschreibung Netzanschlusskabel Austrittsöffnung Kühlluft Geräteschutzsicherung (1,25 A M) 099-002029-EW500 27.10.2010... -
Seite 18: Gerätesteuerung - Bedienelemente
Gerätebeschreibung - Schnellübersicht Gerätesteuerung - Bedienelemente Gerätesteuerung - Bedienelemente Abbildung 4-5 Pos. Symbol Beschreibung Hauptschalter, Gerät Ein/Aus Drehknopf Arcforce Zur Anpassung der Schweißeigenschaften auf den entsprechenden Elektrodentyp. Stufenlose Einstellung von rutilen Elektrodentypen (weicher Lichtbogen) bis zu cellulosen Elektrodentypen (harter Lichtbogen). Drehknopf Hotstart-Strom Erhöhter Startstrom für die eingestellte Hotstart-Zeit zur Verbesserung der Lichtbogenzündung. -
Seite 19: Aufbau Und Funktion
Aufbau und Funktion Allgemeine Hinweise Aufbau und Funktion Allgemeine Hinweise GEFAHR Verletzungsgefahr durch elektrische Spannung! Berührung von stromführenden Teilen, z. B. Schweißstrombuchsen, kann lebensgefährlich sein! • Sicherheitshinweise auf den ersten Seiten der Betriebsanleitung beachten! • Inbetriebnahme ausschließlich durch Personen, die über entsprechende Kenntnisse im Umgang mit Lichtbogenschweißgeräten verfügen! •... -
Seite 20: Gerätekühlung
Aufbau und Funktion Gerätekühlung Gerätekühlung Um eine optimale Einschaltdauer der Leistungsteile zu erreichen, achten Sie auf folgende Bedingungen: • Für eine ausreichende Durchlüftung am Arbeitsplatz sorgen. • Luftein- bzw. Austrittsöffnungen des Gerätes freilassen. • Metallteile, Staub oder sonstige Fremdkörper dürfen nicht in das Gerät eindringen. Werkstückleitung, Allgemein VORSICHT Verbrennungsgefahr durch unsachgemäßen Anschluss der Werkstückleitung! -
Seite 21: Netzanschluss
Aufbau und Funktion Netzanschluss Netzanschluss GEFAHR Gefahren durch unsachgemäßen Netzanschluss! Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen! • Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betreiben. • Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. -
Seite 22: E-Hand-Schweißen
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um geschweißte Werkstücke zu bewegen. • Elektrodenhalter immer isoliert ablegen! 5.6.1 Anschluss Elektrodenhalter und Werkstückleitung 5.6.1.1 Stick 350 cel Abbildung 5-2 Pos. Symbol Beschreibung Elektrodenhalter Anschlussbuchse, Schweißstrom „+“ Anschluss Elektrodenhalter bzw. Werkstückleitung Werkstück... -
Seite 23: Stick 350 Cel Pws
Aufbau und Funktion E-Hand-Schweißen 5.6.1.2 Stick 350 cel pws Abbildung 5-3 Pos. Symbol Beschreibung Elektrodenhalter Anschlussbuchse, Elektrodenhalter Der Umschalter Polaritätswechsel bestimmt die Schweißstrompolarität. Werkstück Anschlussbuchse, Werkstückleitung Der Umschalter Polaritätswechsel bestimmt die Schweißstrompolarität. Umschalter Polwendung Mit dem Umschalter wird die Schweißstrompolarität („+“ oder „-“) der Anschlussbuchsen Elektrodenhalter und Werkstückleitung umgeschaltet. -
Seite 24: Hotstart
Aufbau und Funktion E-Hand-Schweißen 5.6.2 Hotstart Die Hotstart-Einrichtung bewirkt, dass Stabelektroden durch einen erhöhten Startstrom besser zünden. a) = Hotstartzeit b) = Hotstartstrom Schweißstrom Zeit Bedienelement Aktion Ergebnis Hotstart-Strom Erhöhter Startstrom für die eingestellte Hotstart-Zeit zur Verbesserung der Lichtbogenzündung. Einstellung von 20 A bis 350 A Hotstart-Zeit Der erhöhte Startstrom (Hotstart-Strom) fließt für die eingestellte Zeit. -
Seite 25: Fernsteller
Aufbau und Funktion Fernsteller Fernsteller HINWEIS Die Fernsteller werden an der 14-poligen Fernstelleranschlussbuchse betrieben. 5.7.1 FR30 14POL Funktionen • Fernsteller, Strom • Arbeitspunkteinstellung direkt am Schweißplatz • Robustes Metallgehäuse mit Gummifüßen, Haltebügel und Haltemagnet 5.7.2 FRF30 14POL Funktionen • Fernsteller, Fallnaht, Strom •... -
Seite 26: Wartung, Pflege Und Entsorgung
Wartung, Pflege und Entsorgung Allgemein Wartung, Pflege und Entsorgung GEFAHR Verletzungsgefahr durch elektrischen Schlag! Reinigungsarbeiten an Geräten, die nicht vom Netz getrennt sind, können zu erheblichen Verletzungen führen! • Das Gerät zuverlässig vom Netz trennen. • Netzstecker ziehen! • 4 Minuten warten, bis Kondensatoren entladen sind! Allgemein Dieses Gerät ist unter den angegebenen Umgebungsbedingungen und den normalen Arbeitsbedingungen weitgehend wartungsfrei und benötigt ein Minimum an Pflege. -
Seite 27: Reparaturarbeiten
Darüber hinaus ist die Rückgabe europaweit auch bei EWM-Vertriebspartnern möglich. Einhaltung der RoHS-Anforderungen Wir, die EWM HIGHTEC Welding GmbH Mündersbach, bestätigen Ihnen hiermit, dass alle von uns an Sie gelieferten Produkte, die von der RoHS-Richtlinie betroffen sind, den Anforderungen der RoHS (Richtlinie 2002/95/EG) entsprechen. -
Seite 28: Technische Daten
Technische Daten Stick 350 cel; Stick 350 cel pws Technische Daten Stick 350 cel; Stick 350 cel pws HINWEIS Leistungsangaben und Garantie nur in Verbindung mit Original Ersatz- und Verschleißteilen! 350 cel 350 cel pws Einstellbereich Strom 20 A - 350 A... -
Seite 29: Zubehör
Fernsteller, Fallnaht, Strom 090-008057-00010 FR35 14POL 5M Fernsteller, Hotstart 090-008044-00000 FR35 14POL 10M Fernsteller, Hotstart 090-008044-00010 8.2.1 Stick 350 cel pws Bezeichnung Artikelnummer FR30PWS 14POL 5M Fernsteller, Strom Polwendung 090-008039-00000 FR30PWS 14POL 10M Fernsteller, Strom Polwendung 090-008039-00010 FRF30 PWS 14POL 5M... -
Seite 30: Anhang A Übersicht Ewm-Niederlassungen
Anhang A Übersicht EWM-Niederlassungen Anhang A Übersicht EWM-Niederlassungen 099-002029-EW500 27.10.2010...
