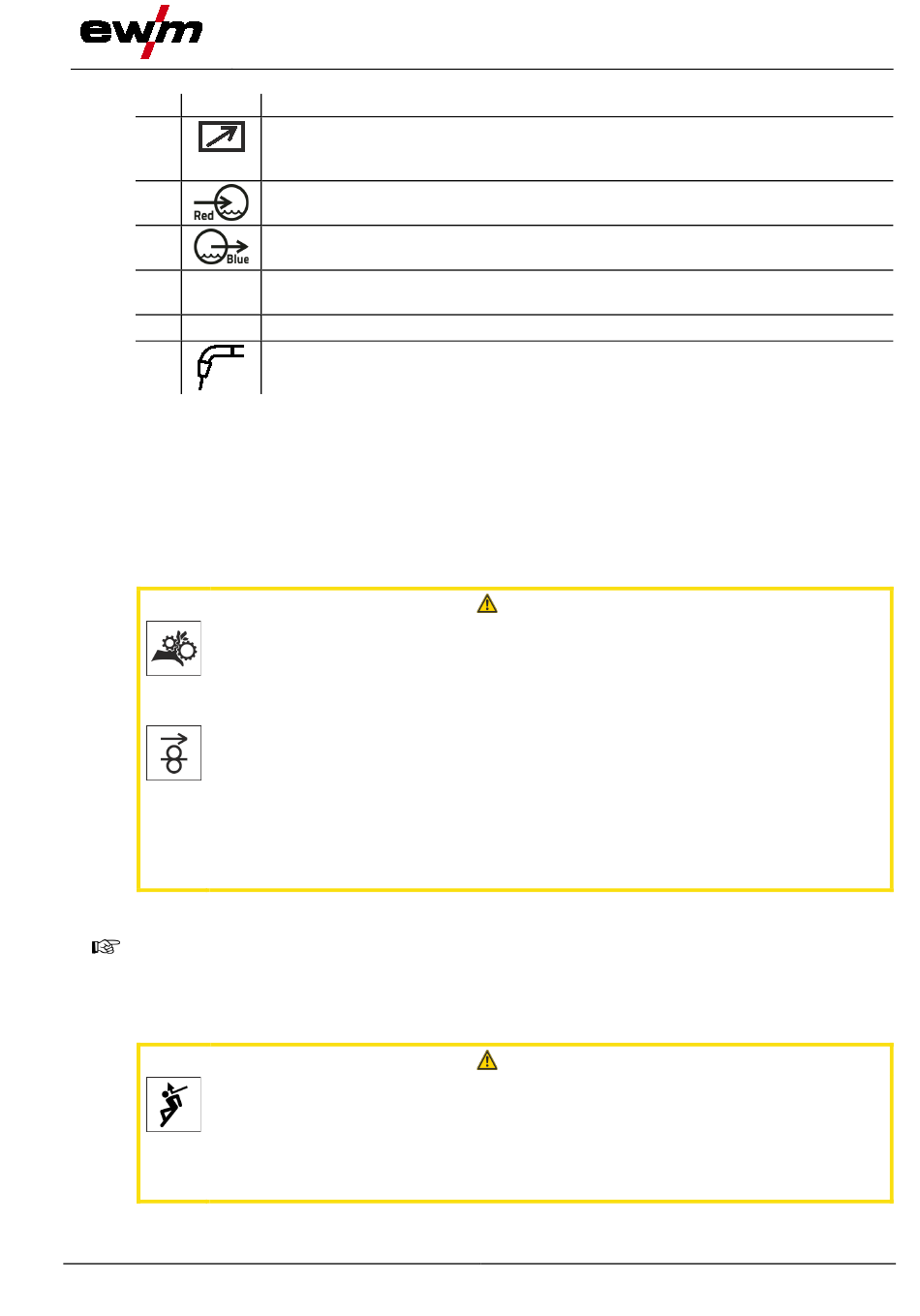

Pos. Symbol
1
2
3
4
5
6
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln (nur MIG/MAG-
Brenner mit zusätzlicher Steuerleitung).
5.3.3
Drahtförderung
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare,
Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können!
•
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
•
Gehäuseabdeckungen bzw. Schutzklappen während des Betriebs geschlossen halten!
Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei
unsachgemäßer oder unvollständiger Drahtführung unkontrolliert austreten und
Personen verletzen!
•
Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum
Schweißbrenner herstellen!
•
Drahtführung in regelmäßigen Abständen kontrollieren!
•
Während dem Betrieb alle Gehäuseabdeckungen bzw. Schutzklappen geschlossen halten!
5.3.3.1
Schutzklappe des Drahtvorschubantriebs öffnen
Für die folgenden Arbeitsschritte muss die Schutzklappe des Drahtvorschubantriebes geöffnet
werden. Die Schutzklappe ist vor Arbeitsbeginn unbedingt wieder zu schließen.
•
Schutzklappe entriegeln und öffnen.
5.3.3.2
Drahtspule einsetzen
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der Drahtspulenauf-
nahme lösen, herunterfallen und in der Folge Geräteschäden verursachen oder Perso-
nen verletzen.
•
Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
•
Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
099-005592-EW500
16.07.2018
Beschreibung
0
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweiß-
brenner, etc.)
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf zum Schweißbrenner
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schweißbrennerschlauchpaket
Schweißbrenner
Aufbau und Funktion
VORSICHT
VORSICHT
MIG/MAG-Schweißen
21
