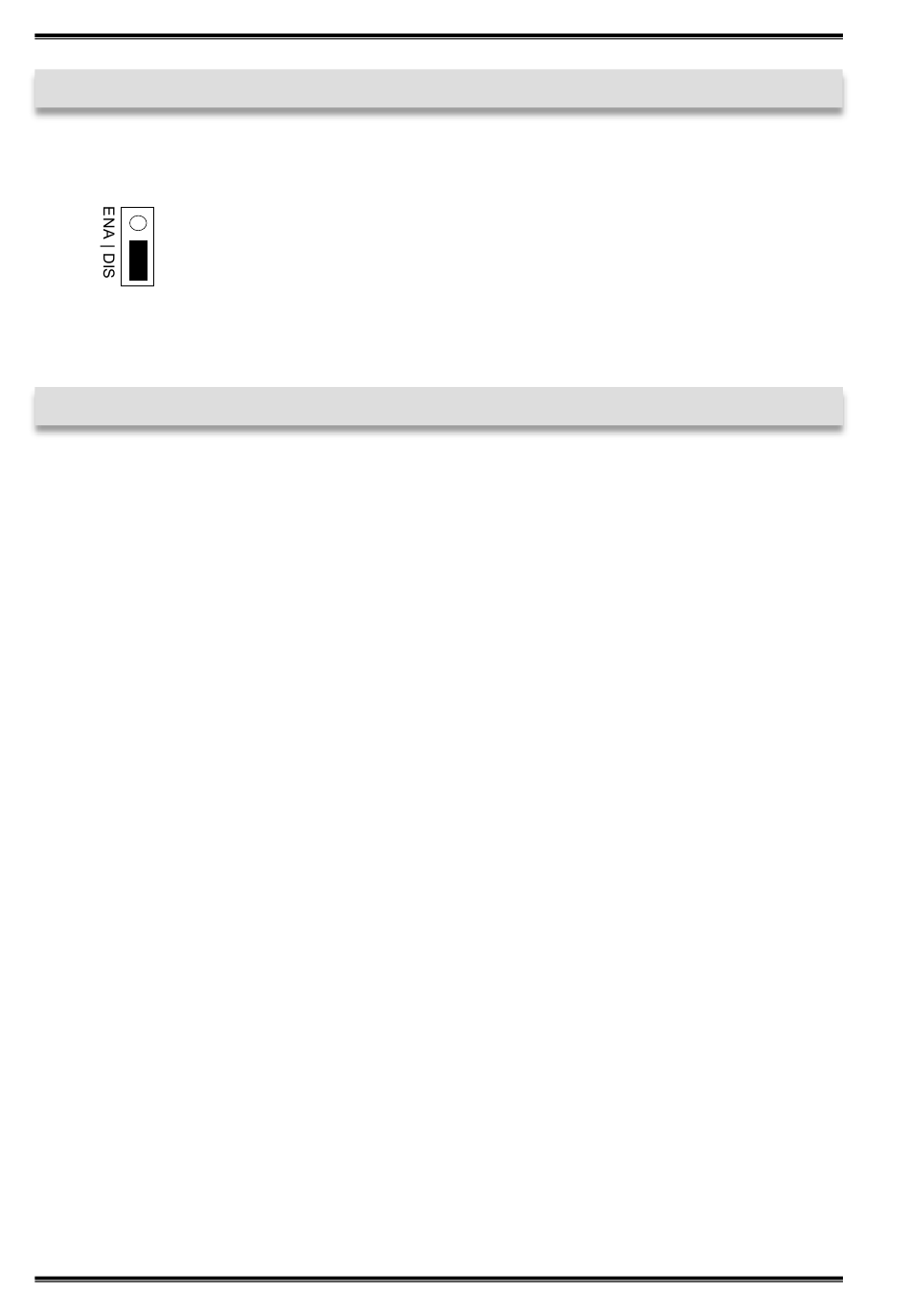

4. Jumper Einstellungen
S1_PWR-S16_PWR:
5. Hardware Installation
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große
Unterschiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau der EX-44016-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungs-
anleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und zie-
hen Sie bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und ent-
fernen Sie vorsichtig das Gehäuse.
3. Suchen Sie einen freien PCI-Express Steckplatz und stecken Sie die Karte vorsichtig
in den ausgewählten PCI-Express Steckplatz ein. Stellen Sie sicher das es sich um
den richtigen Steckplatz handelt!
4. Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5. Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6. Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
DIS
= Am Pin 9 liegt das Standard Signal RI (Ring Indicator)
(Werkseinstellung)
ENA
= Am Pin 9 liegt jetzt eine Spannung von DC5V oder DC12V
an
Die Einstellung der Spannung nehmen Sie mit dem JP1 vor. Dies sollte
aber bei Standard Anwendungen nicht verstellt werden.
6
EX-44016-2
