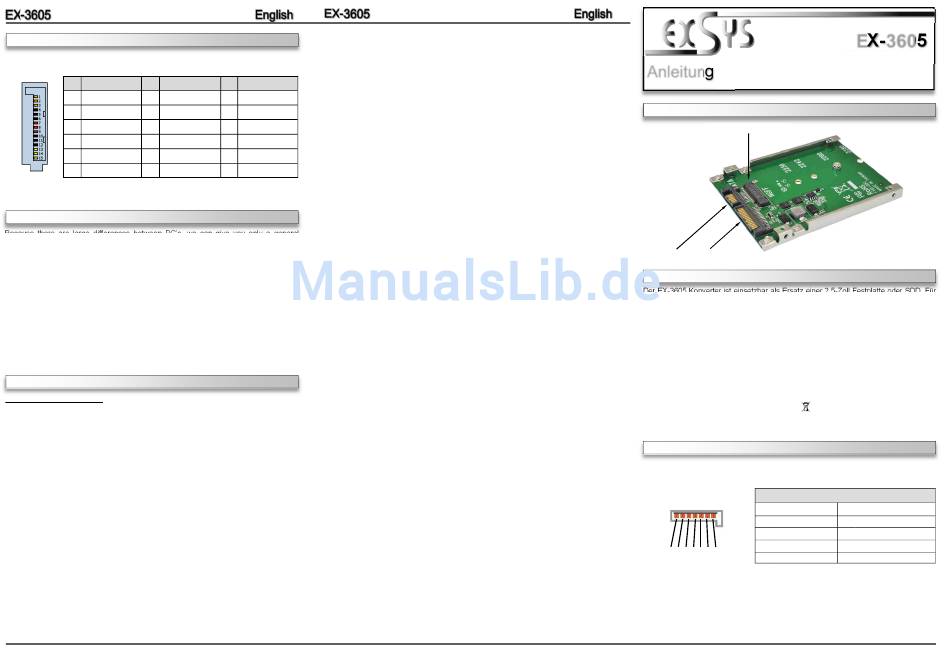

Exsys EX-3605 Anleitung

CONNECTORS
SATA (Power):
Pin Assignment Pin Assignment
1 3.3 Volt (Orange) 7 5 Volt (pre-charge)
2 3.3 Volt (Orange) 8 5 Volt (Red)
3 3.3 Volt (pre-charge) 9 5 Volt (Red)
4 Ground (Black) 10 Ground (Black)
5 Ground (Black) 11 Reserved
6 Ground (Black) 12 Ground (Black)
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-3605. Please refer your computer's reference manual
whenever in doubt.
1. Turn off the power from your computer and any other connected peripheral.
2. Remove the mounting screws located at the rear and/or sides panels of your Com-
puter case and gently slide the cover off.
3. Locate an available 2.5-inch expansion Slot.
4. Align the EX-3605 with the expansion Slot, and then gently but firmly, insert the
converter. Now fix the EX-3605 with the 4 screws which is in the extend of delivery.
5. Connect the SATA cable to the SATA connector at the EX-3605 and then connect
the other end of the SATA cable to your mainboard or SATA controller.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
All Operating systems
After the hardware installation, the operating system will recognize the device automati-
cally and install the drivers.
5
Pin Assignment
13 12 Volt (pre-charge)
14 12 Volt (Yellow)
15 12 Volt (Yellow)
Anleitung
Vers. 1.0 / 02.12.16
AUFBAU
22 Pin SATA und Power Anschluss
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-3605 Konverter ist einsetzbar als Ersatz einer 2.5-Zoll Festplatte oder SDD. Für
den Anschluss der EX-3605 wird ein SATA Anschluss auf dem Mother-Board oder
einem SATA Controller benötigt. Die Module M.2 NGFF 2280, 2260 und 2242 können
eingesetzt werden. Es werden Module unterstützt mit B-Key sowie auch B+M Key. Die
EX-3605 gewährleistet eine sichere Datenübertragung bis zu 6GB/s! Es ist nicht mög-
lich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen des
Konverter vom System (BIOS) und beim installieren des Betriebssystems automatisch
vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
SATA (Daten):
6
Slot für M.2 NGFF Modul
M.2 NGFF & SATA
Alle Betriebssysteme
1x 22 Pin SATA und Power, 1x 67 Pin M.2 NGFF
EX-3605, 4 Befestigungsschrauben für 2.5" Rahmen,
1 Befestigungsschraube für M.2 Module, Anleitung
CE / FCC / RoHS / WEEE DE97424562 / WHQL
SATA Anschluss
Pin Signal Pin
1 GND 5
2 A+ (Senderichtung) 6
3 A- (Senderichtung) 7
7 6 5 4 3 2 1
4 GND
1
EX-3605
Signal
B- (Empfangsrichtung)
B+ (Empfangsrichtung)
GND
