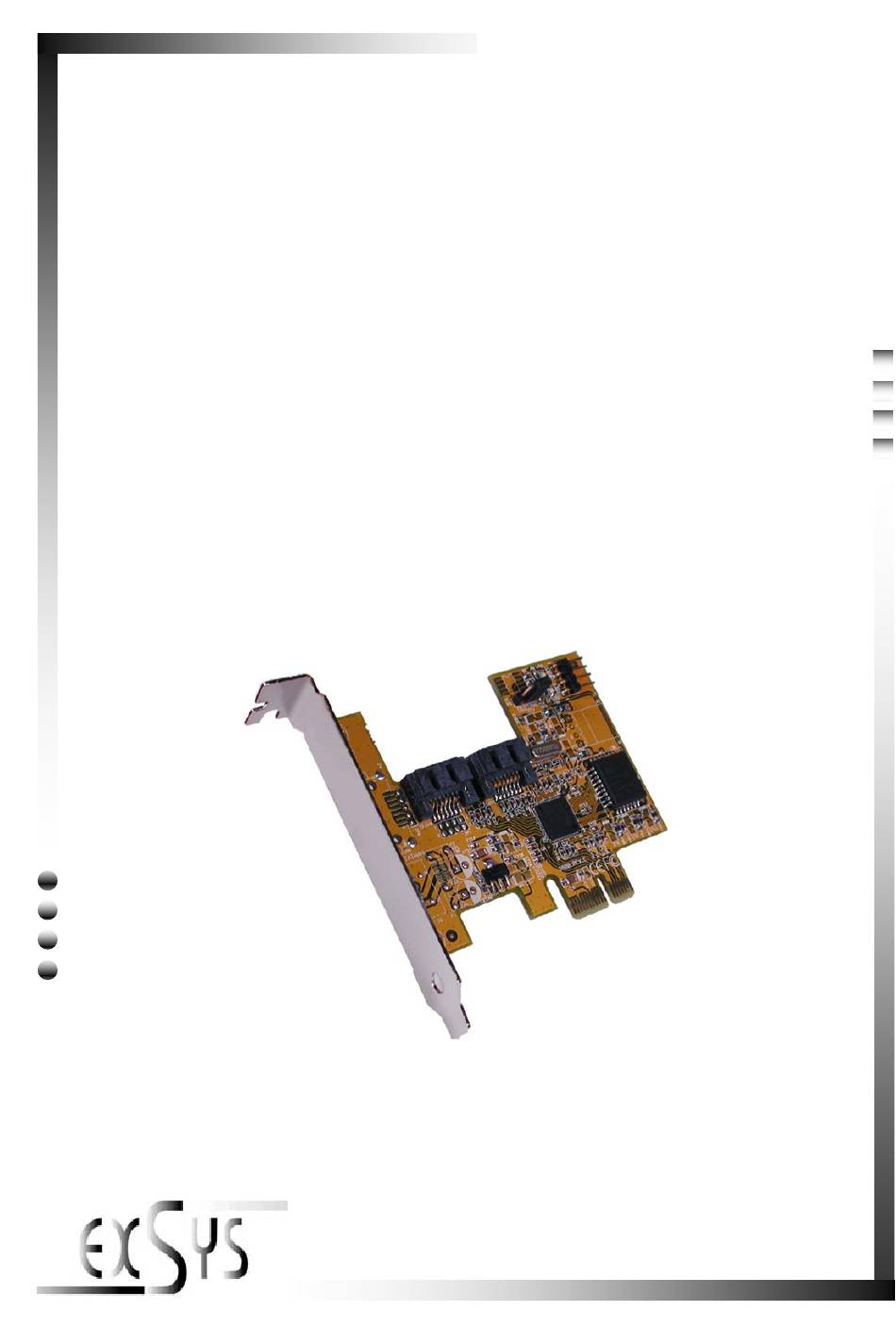

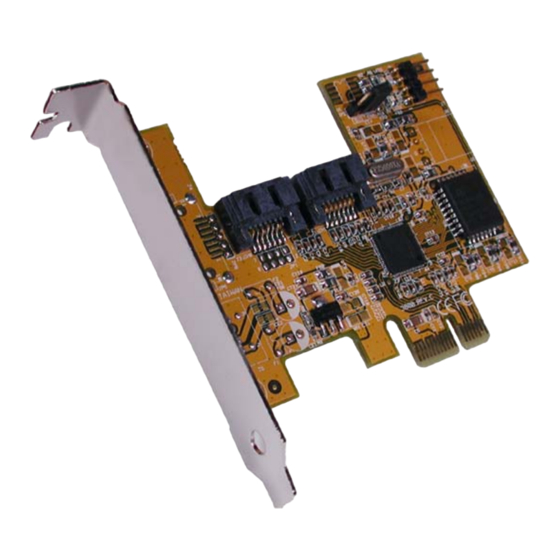

- Seite 1 Bedienungsanleitung EX-3501-L 2 Port Serial-ATA 2 RAID 0/1 & 0+1 2 interne Anschlüsse Low Profile V2.0 14.03.08...
-
Seite 2: Inhaltsverzeichnis
EX-3501-L Serial-ATA-2 RAID 0/1 Controller Inhaltsverzeichnis BESCHREIBUNG LAYOUT HARDWARE INSTALLATION INFORMATIONEN ÜBER DEN RAID MODUS KONFIGURATION DES RAID 7-10 PARTITIONIERUNG EINER NEUEN FESTPLATTE WINDOWS 98 INSTALLATION WINDOWS ME INSTALLATION WINDOWS NT 4.0 INSTALLATION 13-14 WINDOWS 2000/ SERVER 2000 INSTALLATION 14-17... -
Seite 3: Beschreibung
0+1 Funktion und vier Anschlüssen für Serial-ATA Festplatten. Das Bios unterstützt Boot Optionen und RAID Funktionen. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper notwendig. Die EX-3501-L kann zusätzlich zu den Mainboard IDE An- schlüssen betrieben werden und unterstützt auch Festplatten über 128GB. Sie unterstützt Datenübertragungsraten von bis zu 3Gbit pro Sekunde. -
Seite 4: Hardware Installation
PCI-X Slots PCI-Slots Stecken Sie die EX-3501-L vorsichtig in den ausgewählten PCI-Express Slot ein. Beach- ten Sie, dass sie dabei korrekt eingesteckt wird, und dass kein Kurzschluss entsteht. Bitte wenden sie in keinem Fall Gewalt an. Die Karte sollte sich mit leichtem druck in den Port einsetzen lassen! Danach befestigen Sie die Karte mit einer Schraube am Gehäuse. - Seite 5 Serial-ATA-2 RAID 0/1 Controller EX-3501-L Striping Mode (RAID 0) Mit dem RAID 0 (Striping Mode) werden zwei oder vier Festplatten zu einer einzigen Disk zusammen- gefasst. Lese und Schreib Sekto- ren von Daten werden auf den verschiedenen Festplatten mitein- ander verschachtelt.
-
Seite 6: Konfiguration Des Raid
Der RAID Mode wird im BIOS Setup Utility vom RAID Controller konfiguriert. Um das BI- OS Setup Utility zu starten, schalten Sie Ihren Rechner ein. Während der EX-3501-L SATA-2 RAID Controller die verschiedenen Festplatten scannt, was Sie auf dem Bild- schirm erkennen können, haben Sie die Möglichkeit, mit den Tasten <F4>... - Seite 7 Serial-ATA-2 RAID 0/1 Controller EX-3501-L Create RAID set Verwenden sie dieses Menü um die Art des Raid einzustellen. (RAID 0, RAID 1) Delete RAID set Verwenden sie dieses Menü um den Eingestellten Raid Modus zu löschen. Rebuild Mirrored set Verwenden sie dieses Menü um eine Spiegelung von der Quell Festplatte auf die Ziel-...
-
Seite 8: Striped Raid 0 ( In Reihe )
EX-3501-L Serial-ATA-2 RAID 0/1 Controller 5.3.1 Striped RAID 0 ( In Reihe ) Auto configuration Erstellt einen RAID 0 passend zur Festplattenkapazität. Die Blockgröße ist 16K. Manual configuration Sie können einstellen welche HDD die erste und welche die zweite im RAID 0 verband sein soll. - Seite 9 Serial-ATA-2 RAID 0/1 Controller EX-3501-L ACHTUNG: Es werden alle Daten auf dem Ziellaufwerk gelöscht! Vergewissern sie sich dass die Festplatte leer ist und sie die Quell- und Zielfestplatte richtig ausgewählt haben. Die Zielfestplatte muss außerdem mindestens gleich groß oder größer als die Quell- festplatte sein.
-
Seite 10: Delete Raid Set (Raid Löschen)
EX-3501-L Serial-ATA-2 RAID 0/1 Controller Delete RAID Set (RAID Löschen) Markieren sie mit den Pfeil Tasten die Funktion “DELETE RAID SET“ und drücken sie die <ENTER> Taste. Wählen sie den zu löschenden RAID aus und drücken sie nochmals die <ENTER> Taste. Nun nochmals bestätigen mit der <Y> Taste. -
Seite 11: Partitionierung Einer Neuen Festplatte
Serial-ATA-2 RAID 0/1 Controller EX-3501-L Partitionierung einer neuen Festplatte 6.1 Partitionierung unter Windows 9x Neue Festplatten die sie an den Controller anschließen, müssen zuerst Partitioniert und dann Formatiert werden. Zum Partitionieren einer neuen Festplatte folgen sie diesen schritten: Öffnen sie ein MS-DOS Fenster unter Windows geben sie FDISK ein und Drücken sie <ENTER>... -
Seite 12: Windows 98 Installation
Windows 98 Installation 7.1 Installation der SATA-2 PCI Karte EX-3501-L: Nach dem Einsetzen der EX-3501-L-Karte wird diese beim hochfahren des Betriebssys- tems automatisch als „PCI Raid Controller“ erkannt. Der Hardware Assistent erscheint und verlangt nach Gerätetreibern klicken sie auf <Weiter> wählen sie nun <Nach dem besten Treiber für dieses Gerät suchen>... -
Seite 13: Windows Nt 4.0 Installation
Doppel Klick auf “SCSI Adapter“ Klicken sie auf “Treiber” Klicken sie auf “Hinzufügen...” Legen sie die Exsys CD in ihr CD-Rom Laufwerk Klicken sie auf “Diskette...” Geben sie jetzt den Pfad der Treiber auf unserer CD an (Wobei D: für den Laufwerks- buchstaben ihres CD-ROM steht!) z.B. -
Seite 14: Überprüfen Der Installation
EX-3501-L Serial-ATA-2 RAID 0/1 Controller Nachdem ihre Hardware untersucht wurde werden sie aufgefordert die Treiber für zusätz- liche Controller einzulegen: Drücken sie “S” um weitere SCSI Controller zu Installieren (RAID Controller werden unter Windows als SCSI Controller eingebunden). Wählen sie “Andere” und drücken sie <Enter>. - Seite 15 Serial-ATA-2 RAID 0/1 Controller EX-3501-L Der EX-3501-L wird automatisch als „Raid Controller“ erkannt. Wählen sie nun <Nach einem pas- sendem Treiber für das Gerät su- chen> aus und klicken sie auf <Weiter>. Im nächsten Fenster wählen sie <Andere Quelle angeben> aus und klicken auf <Weiter>.
-
Seite 16: Installation Bei Windows 2000 Neuinstallation Von Cd
EX-3501-L Serial-ATA-2 RAID 0/1 Controller 3132 Klicken sie auf <Fertigstellen> 10.2 Installation bei Windows 2000 Neuinstallation von CD Zuerst müssen sie den Inhalt des Verzeichnisses D:\SATA\RAID\SiI3132\RAID5\Driver von unserer CD auf eine leere Diskette kopieren. Starten sie nun ihren Rechner mit der Windows 2000 CD. -
Seite 17: Windows Xp/ Server 2003/ Vista Installation
Serial-ATA-2 RAID 0/1 Controller EX-3501-L Dann erhalten sie folgendes Bild: Hier sollte nun der "Silicon Image Sil 3132 SATARaid Controller" angezeigt werden 3132 3132 Ist dies der Fall und werden keine Fehlermeldungen bei dem Eintrag angezeigt ist die Installation abgeschlossen! 11. - Seite 18 EX-3501-L Serial-ATA-2 RAID 0/1 Controller Wählen sie nun “Folgende Quelle ebenfalls durchsuchen“ und geben sie im Feld darunter den Pfad D : \ S AT A\ R A I D \ S i I 3 1 3 2 \ R AI D 5 D:\SATA\RAID\SiI3132\RAID5\Driver \Driver ein wobei D: für den Lauf-...
-
Seite 19: Installation Bei Windows Xp Neuinstallation Von Cd
Serial-ATA-2 RAID 0/1 Controller EX-3501-L 11.2 Überprüfen der Installation Falls sie überprüfen möchten ob der Raid Controller richtig installiert worden ist, gehen sie bitte wie folgt vor: Klicken sie mit der rechten Maustaste auf “Arbeitsplatz” Wählen sie “Eigenschaften”. Klicken sie auf “Hardware”... -
Seite 20: Setup Raid Gui Utility
Eine Spiegelung wiederherzustellen 12.1 Installation des RAID GUI Utility Legen sie die mitgelieferte EXSYS CD ein, wechseln sie in das Verzeichnis E:\SATA\RAID\SiI3132\RAID5\Java_RAID_GUI und Starten sie die Datei “j2re-1_4_2- windows-i586-iftw.exe“ mit einem Doppelklick. Folgen sie nun den Anweisungen im Installationsfenster und klicken sie zwei mal auf <Weiter>. Wählen sie die “Standard“... -
Seite 21: Raid Configuration
Serial-ATA-2 RAID 0/1 Controller EX-3501-L 12.2 Event View Zeigt Ereignisse an die mit dem RAID Zusam- menhängen. 12.3 RAID Configuration Hier können sie den RAID Status und die Kapazität sehen. 12.4 Members Bei State sind drei Zustände des RAID möglich. -
Seite 22: Event Notification
EX-3501-L Serial-ATA-2 RAID 0/1 Controller Current: Aktiv und ohne Fehler Dropped: Verbindung getrennt aufgrund von Fehlern Rebuild: Wiederherstellung der Daten von der anderen Festplatte aus 12.5 Event Notification Die Software informiert sie sofort falls ein Ereignis vorliegt. Bei Win NT4.0 2000 und XP wird die Information in die Ereignisanzeige des OS eingefügt. -
Seite 23: Raid Fehlerbeseitigung
Serial-ATA-2 RAID 0/1 Controller EX-3501-L RAID Fehlerbeseitigung Als erstes vergewissern sie sich dass der Treiber korrekt installiert ist (Siehe Überprü- fung der Installation) ! Falls der Treiber nicht richtig Installiert zu sein scheint überprüfen sie folgendes: Vergewissern sie sich dass die Karte richtig im PCI-Slot sitzt, und dass die Festplatten richtig mit der Karte und mit dem PC-Netzteil verbunden sind. -
Seite 24: Technische Daten
Anschlüsse: - 1 x Intern 1x Extern PCB: - 2 Layer / 120 x 75 mm Lieferumfang: - EX-3501-L SATA-2 PCI-Express RAID Controller - 2 x S-ATA Kabel - 1 x CD mit Treiber - Deutsche Bedienungsanleitung - Englische Bedienungsanleitung...
