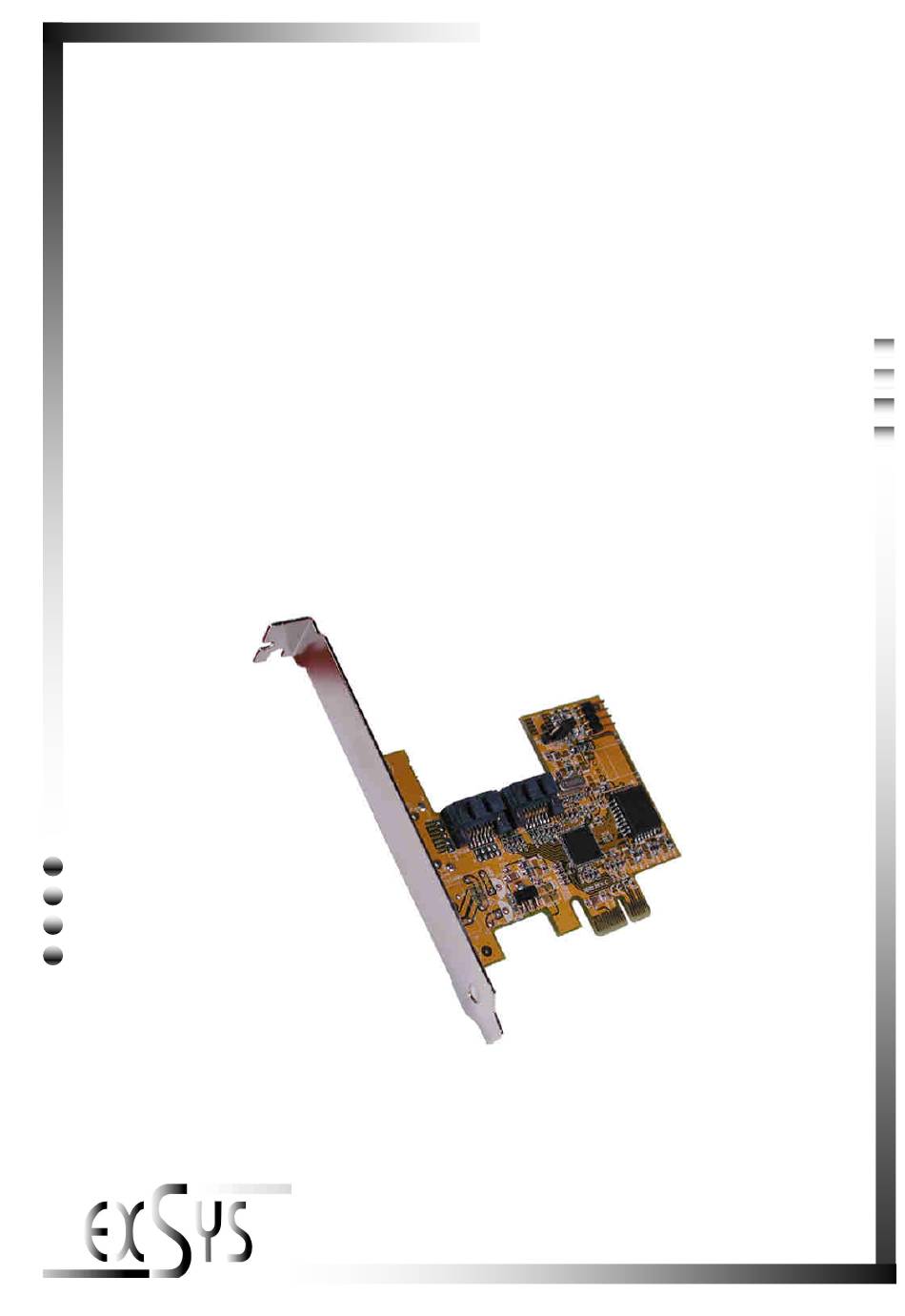

- Seite 1 Bedienungsanleitung EX-3501 2 Port Serial-ATA 2 RAID 0/1 & 0+1 2 interne Anschlüsse V2.1 10.06.15...
- Seite 1 Bedienungsanleitung EX-3501 2 Port Serial-ATA 2 RAID 0/1 & 0+1 2 interne Anschlüsse V2.1 10.06.15...
- Seite 2 EX-3501 Serial-ATA-2 RAID 0/1 Controller Inhaltsverzeichnis BESCHREIBUNG LAYOUT HARDWARE INSTALLATION INFORMATIONEN ÜBER DEN RAID MODUS KONFIGURATION DES RAID 7-10 PARTITIONIERUNG EINER NEUEN FESTPLATTE WINDOWS 98 INSTALLATION WINDOWS ME INSTALLATION WINDOWS NT 4.0 INSTALLATION 13-14 WINDOWS 2000/ SERVER 2000 INSTALLATION 14-17...
- Seite 2 EX-3501 Serial-ATA-2 RAID 0/1 Controller Inhaltsverzeichnis BESCHREIBUNG LAYOUT HARDWARE INSTALLATION INFORMATIONEN ÜBER DEN RAID MODUS KONFIGURATION DES RAID 7-10 PARTITIONIERUNG EINER NEUEN FESTPLATTE WINDOWS 98 INSTALLATION WINDOWS ME INSTALLATION WINDOWS NT 4.0 INSTALLATION 13-14 WINDOWS 2000/ SERVER 2000 INSTALLATION 14-17...
-
Seite 3: Beschreibung

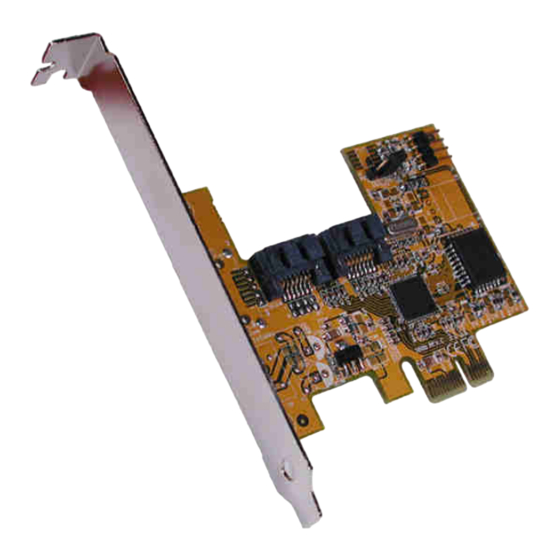

EX-3501 1. Beschreibung Der EX-3501 ist ein Serial-ATA-2 PCI-Express Controller mit RAID 0/1& 0+1 Funktion und 2 Anschlüssen für Serial-ATA Festplatten. So ist es zum Beispiel möglich eine Spiegelung der Festplatten mit den internen HDD‘s zu realisieren! Das BIOS unterstützt Boot Optio- nen und RAID Funktionen. -
Seite 3: Beschreibung
EX-3501 1. Beschreibung Der EX-3501 ist ein Serial-ATA-2 PCI-Express Controller mit RAID 0/1& 0+1 Funktion und 2 Anschlüssen für Serial-ATA Festplatten. So ist es zum Beispiel möglich eine Spiegelung der Festplatten mit den internen HDD‘s zu realisieren! Das BIOS unterstützt Boot Optio- nen und RAID Funktionen. -
Seite 4: Hardware Installation
PCI-X Slots PCI-Slots Stecken Sie die EX-3501 vorsichtig in den ausgewählten PCI-Express Slot ein. Beachten Sie, dass sie dabei korrekt eingesteckt wird, und dass kein Kurzschluss entsteht. Bitte wenden sie in keinem Fall Gewalt an. Die Karte sollte sich mit leichtem druck in den Port einsetzen lassen! Danach befestigen Sie die Karte mit einer Schraube am Gehäuse. -
Seite 4: Hardware Installation
PCI-X Slots PCI-Slots Stecken Sie die EX-3501 vorsichtig in den ausgewählten PCI-Express Slot ein. Beachten Sie, dass sie dabei korrekt eingesteckt wird, und dass kein Kurzschluss entsteht. Bitte wenden sie in keinem Fall Gewalt an. Die Karte sollte sich mit leichtem druck in den Port einsetzen lassen! Danach befestigen Sie die Karte mit einer Schraube am Gehäuse. - Seite 5 Serial-ATA-2 RAID 0/1 Controller EX-3501 4.2 Striping Mode (RAID 0) Mit dem RAID 0 (Striping Mode) wer- den zwei oder vier Festplatten zu einer einzigen Disk zusammenge- fasst. Lese und Schreib Sektoren von Daten werden auf den verschiede- nen Festplatten miteinander ver- schachtelt.
- Seite 5 Serial-ATA-2 RAID 0/1 Controller EX-3501 4.2 Striping Mode (RAID 0) Mit dem RAID 0 (Striping Mode) wer- den zwei oder vier Festplatten zu einer einzigen Disk zusammenge- fasst. Lese und Schreib Sektoren von Daten werden auf den verschiede- nen Festplatten miteinander ver- schachtelt.
-
Seite 6: Konfiguration Des Raid
Der RAID Mode wird im BIOS Setup Utility vom RAID Controller konfiguriert. Um das BI- OS Setup Utility zu starten, schalten Sie Ihren Rechner ein. Während der EX-3501 SATA- 2 RAID Controller die verschiedenen Festplatten abscannt, was Sie auf dem Bildschirm erkennen können, haben Sie die Möglichkeit, mit den Tasten <F4>... -
Seite 6: Konfiguration Des Raid
Der RAID Mode wird im BIOS Setup Utility vom RAID Controller konfiguriert. Um das BI- OS Setup Utility zu starten, schalten Sie Ihren Rechner ein. Während der EX-3501 SATA- 2 RAID Controller die verschiedenen Festplatten abscannt, was Sie auf dem Bildschirm erkennen können, haben Sie die Möglichkeit, mit den Tasten <F4>... - Seite 7 Serial-ATA-2 RAID 0/1 Controller EX-3501 Create RAID set Verwenden sie dieses Menü um die Art des Raid einzustellen. (RAID 0, RAID 1) Delete RAID set Verwenden sie dieses Menü um den Eingestellten Raid Modus zu löschen. Rebuild Mirrored set Verwenden sie dieses Menü um eine Spiegelung von der Quell Festplatte auf die Ziel-...
- Seite 7 Serial-ATA-2 RAID 0/1 Controller EX-3501 Create RAID set Verwenden sie dieses Menü um die Art des Raid einzustellen. (RAID 0, RAID 1) Delete RAID set Verwenden sie dieses Menü um den Eingestellten Raid Modus zu löschen. Rebuild Mirrored set Verwenden sie dieses Menü um eine Spiegelung von der Quell Festplatte auf die Ziel-...
-
Seite 8: Striped Raid 0 ( In Reihe )
EX-3501 Serial-ATA-2 RAID 0/1 Controller 5.3.1 Striped RAID 0 ( In Reihe ) Auto configuration Erstellt einen RAID 0 passend zur Festplattenkapazität. Die Blockgröße ist 16K. Manual configuration Sie können einstellen welche HDD die erste und welche die zweite im RAID 0 verband sein soll. -
Seite 8: Striped Raid 0 ( In Reihe )
EX-3501 Serial-ATA-2 RAID 0/1 Controller 5.3.1 Striped RAID 0 ( In Reihe ) Auto configuration Erstellt einen RAID 0 passend zur Festplattenkapazität. Die Blockgröße ist 16K. Manual configuration Sie können einstellen welche HDD die erste und welche die zweite im RAID 0 verband sein soll. -
Seite 9: Mirrored+Striped Raid 0+1 (Gespiegelt Und In Reihe)
Serial-ATA-2 RAID 0/1 Controller EX-3501 ACHTUNG: Es werden alle Daten auf dem Ziellaufwerk gelöscht! Vergewissern sie sich dass die Festplatte leer ist und sie die Quell- und Zielfestplatte richtig ausgewählt haben. Die Zielfestplatte muss außerdem mindestens gleich groß oder größer als die Quell- festplatte sein. -
Seite 10: Delete Raid Set (Raid Löschen)
EX-3501 Serial-ATA-2 RAID 0/1 Controller 5.4 Delete RAID Set (RAID Löschen) Markieren sie mit den Pfeil Tasten die Funktion “DELETE RAID SET“ und drücken sie die <ENTER> Taste. Wählen sie den zu löschenden RAID aus und drücken sie nochmals die <ENTER>... -
Seite 11: Partitionierung Einer Neuen Festplatte
Serial-ATA-2 RAID 0/1 Controller EX-3501 6. Partitionierung einer neuen Festplatte 6.1 Partitionierung unter Windows 9x Neue Festplatten die sie an den Controller anschließen, müssen zuerst Partitioniert und dann Formatiert werden. Zum Partitionieren einer neuen Festplatte folgen sie diesen schritten: Öffnen sie ein MS-DOS Fenster unter Windows geben sie FDISK ein und Drücken sie <ENTER>... -
Seite 12: Windows 98 Installation
7. Windows 98 Installation 7.1 Installation der EX-3501 Nach dem Einsetzen der EX-3501 wird diese beim hochfahren des Betriebssystems auto- matisch als „PCI Raid Controller“ erkannt. Der Hardware Assistent erscheint und ver- langt nach Gerätetreibern klicken sie auf <Weiter> wählen sie nun <Nach dem besten Treiber für dieses Gerät suchen>... -
Seite 13: Installation In Einem Bestehenden Nt4.0 System
Doppel Klick auf “SCSI Adapter“ Klicken sie auf “Treiber” Klicken sie auf “Hinzufügen...” Legen sie die Exsys CD in ihr CD-Rom Laufwerk Klicken sie auf “Diskette...” Geben sie jetzt den Pfad der Treiber auf unserer CD an (Wobei D: für den Laufwerks- buchstaben ihres CD-ROM steht!) z.B. -
Seite 14: Überprüfen Der Installation
EX-3501 Serial-ATA-2 RAID 0/1 Controller Nachdem ihre Hardware untersucht wurde werden sie aufgefordert die Treiber für zusätz- liche Controller einzulegen: Drücken sie “S” um weitere SCSI Controller zu Installieren (RAID Controller werden unter Windows als SCSI Controller eingebunden). Wählen sie “Andere” und drücken sie <Enter>. - Seite 15 Serial-ATA-2 RAID 0/1 Controller EX-3501 Der EX-3501 wird automatisch als „Raid Controller“ erkannt. Wählen sie nun <Nach einem pas- sendem Treiber für das Gerät su- chen> aus und klicken sie auf <Weiter>. Im nächsten Fenster wählen sie <Andere Quelle angeben> aus und klicken auf <Weiter>.
-
Seite 16: Installation Bei Windows 2000 Neuinstallation Von Cd
EX-3501 Serial-ATA-2 RAID 0/1 Controller 3132 Klicken sie auf <Fertigstellen> 10.2 Installation bei Windows 2000 Neuinstallation von CD Zuerst müssen sie den Inhalt des Verzeichnisses D:\SATA\RAID\SiI3132\RAID5\Driver von unserer CD auf eine leere Diskette kopieren. Starten sie nun ihren Rechner mit der Windows 2000 CD. -
Seite 17: Installation In Ein Bestehendes Xp System
Installation abgeschlossen! 11. Windows XP Server 2003 & Vista Installation 11.1 Installation in ein bestehendes XP System Windows erkennt den EX-3501 a u t o m a t i s c h a l s R A I D - Controller und startet den As- sistenten. - Seite 18 EX-3501 Serial-ATA-2 RAID 0/1 Controller Wählen sie nun “Folgende Quelle ebenfalls durchsuchen“ und geben sie im Feld darunter den Pfad D : \ S A T A \ R A I D \ S i I 3 1 3 2 \ R A I D 5 D:\SATA\RAID\SiI3132\RAID5\Driver \Driver ein wobei D: für den Lauf-...
-
Seite 19: Installation Bei Windows Xp Neuinstallation Von Cd
Serial-ATA-2 RAID 0/1 Controller EX-3501 11.2 Überprüfen der Installation Falls sie überprüfen möchten ob der Raid Controller richtig installiert worden ist, gehen sie bitte wie folgt vor: Klicken sie mit der rechten Maustaste auf “Arbeitsplatz” Wählen sie “Eigenschaften”. Klicken sie auf “Hardware”... - Seite 20 • Eine Spiegelung wiederherzustellen 12.1 Installation des RAID GUI Utility Legen sie die mitgelieferte EXSYS CD ein, wechseln sie in das Verzeichnis E:\SATA\RAID\SiI3132\RAID5\Java_RAID_GUI und Starten sie die Datei “j2re-1_4_2- windows-i586-iftw.exe“ mit einem Doppelklick. Folgen sie nun den Anweisungen im Installationsfenster und klicken sie zwei mal auf <Weiter>. Wählen sie die “Standard“...
-
Seite 21: Raid Configuration
Serial-ATA-2 RAID 0/1 Controller EX-3501 12.2 Event View Zeigt Ereignisse an die mit dem RAID Zusam- menhängen. 12.3 RAID Configuration Hier können sie den RAID Status und die Kapazität sehen. 12.4 Members Bei State sind drei Zustände des RAID möglich. -
Seite 22: Event Notification
EX-3501 Serial-ATA-2 RAID 0/1 Controller Current: Aktiv und ohne Fehler Dropped: Verbindung getrennt aufgrund von Fehlern Rebuild: Wiederherstellung der Daten von der anderen Festplatte aus 12.5 Event Notification Die Software informiert sie sofort falls ein Ereignis vorliegt. Bei Win NT4.0 2000 und XP wird die Information in die Ereignisanzeige des OS eingefügt. -
Seite 23: Raid Fehlerbeseitigung
Serial-ATA-2 RAID 0/1 Controller EX-3501 13. RAID Fehlerbeseitigung Als erstes vergewissern sie sich dass der Treiber korrekt installiert ist (Siehe Überprü- fung der Installation) ! Falls der Treiber nicht richtig Installiert zu sein scheint überprüfen sie folgendes: Vergewissern sie sich dass die Karte richtig im PCI-Slot sitzt, und dass die Festplatten richtig mit der Karte und mit dem PC-Netzteil verbunden sind. - Seite 24 - Silicon Image SIL 3132 Anschlüsse: - 2 x Intern PCB: - 2 Layer (120 x 75 mm) Lieferumfang: - EX-3501 - 2 x Serial ATA Kabel - 1 x LowProfile Bügel - 1 x Treiber CD - Deutsche Bedienungsanleitung - Englische Bedienungsanleitung...
