Raum-Controller, RC/A 8.1
(4) Zusatz-Einspeisung
Einige Module (z.B. 24 V DC-Jalousieaktor) benötigen eine gesonderte
Einspeisung, die direkt an die Module angeschlossen wird. Zur
Erleichterung der Verdrahtung können hier 24 V DC angeschlossen
werden (Klemmen 5/6), die über Verbindungskabel über die Klemmen
9/10 direkt auf die Module weitergeführt werden. Klemmen 7/8 dienen
zum Durchschleifen der 24 V DC. Das Verbindungskabel liegt den
Modulen bei.
Die Klemmen können einen max. Dauerstrom von 8 A führen.
(5) Handbedienung und LED-Anzeige
Zur Handbedienung von Modulfunktionen ist zunächst über den
Drehwahlschalter („Module Select") das Modul auszuwählen.
Anschließend kann das Modul über Taster bedient und der Zustand
über LEDs angezeigt werden(näheres hierzu siehe unter Abschnitt 3).
(6) Programmiertaste und LED
Bitte beachten Sie, dass die Programmiertaste und -LED nur
funktionieren, wenn die Versorgungsspannung angeschlossen ist.
Hintergrund: Um den Busstromverbrauch gering zu halten, versorgt sich
das Gerät nicht aus dem Bus.
Das Gerät ist geeignet zur Aufputz-Montage in einer beliebigen Einbaulage.
Die Befestigung erfolgt über vier Schrauben (beiliegend) auf ebenem
Untergrund. Die beiliegende Bohrschablone legt die Bohrmaße fest.
Bei unebenem Untergrund ist ein Ausgleich zu schaffen, z.B. über
Unterlegscheiben.
Die Zugänglichkeit des Gerätes zum Betreiben, Prüfen, Besichtigen, Warten
und Reparieren muss sichergestellt sein (gem. DIN VDE 0100-520).

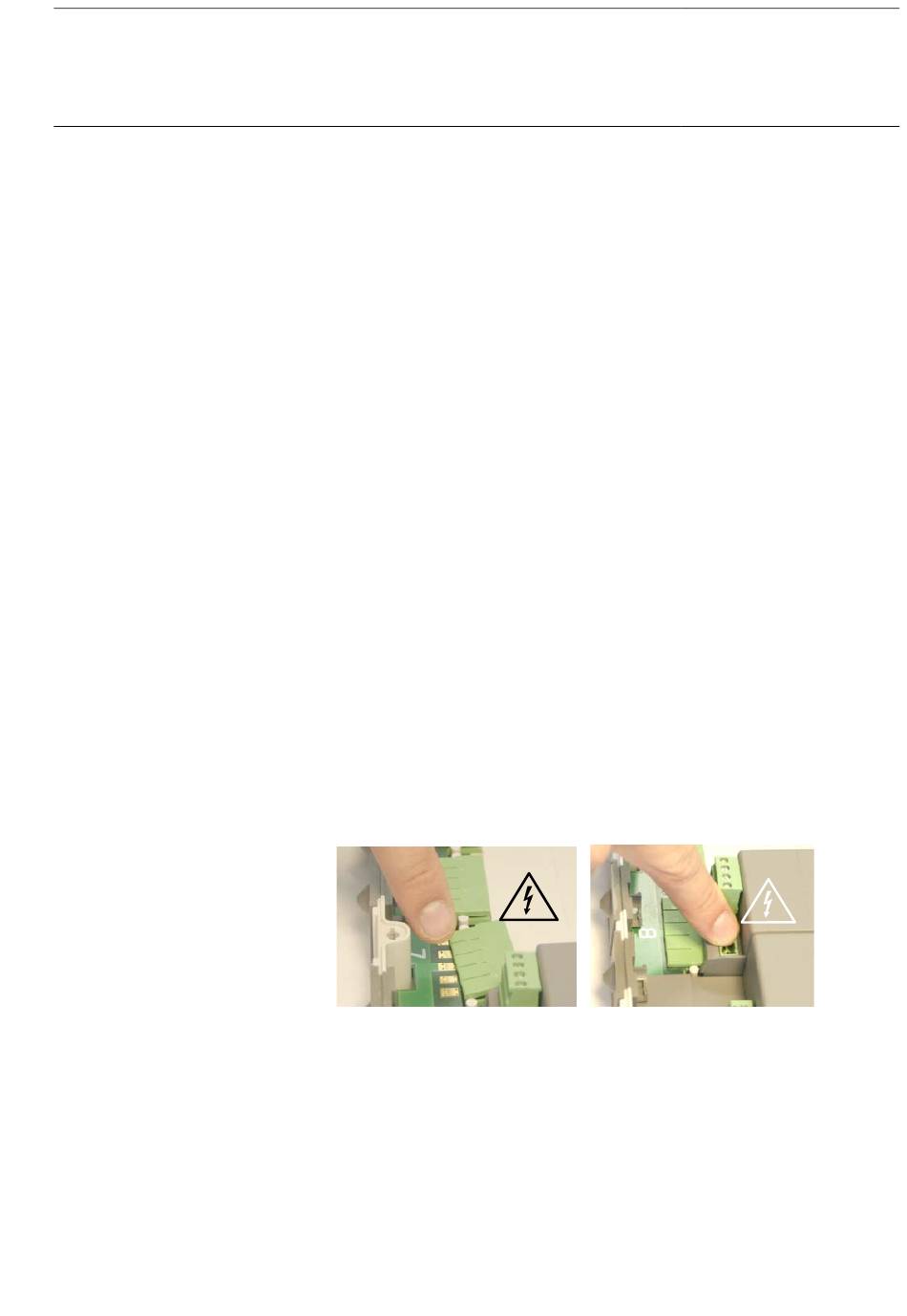

Hinweis: Vorsicht Gefahr! Vor dem Zuschalten der Spannung am
Raum-Controller-Grundgerät müssen alle Steckklemmen
ordnungsgemäß aufgesteckt sein.
Einbau und Montage dürfen nur von Elektrofachkräften ausgeführt werden.
Wahrend Montagearbeiten ist das Raum-Controller-Grundgerat
spannungsfrei zu schalten, insbesondere
- wahrend Montage oder Demontage aus dem Raum-Controller-Grundgerat
- vor dem Abziehen von Steckklemmen
- wahrend Anschluss der Ausgange
