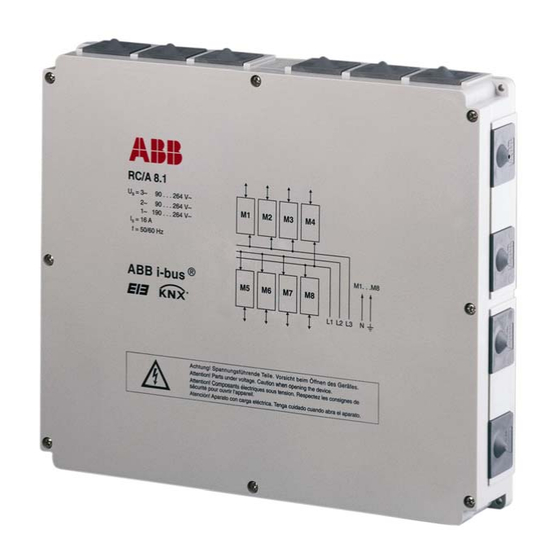

- Seite 1 ® Produkt-Handbuch ABB i-bus EIB / KNX Raum-Controller Vorabdruck Grundgerät für 8 Module RC/A 8.1 Technische Änderungen vorbehalten Gebäude-Systemtechnik...
-
Seite 2: Inhaltsverzeichnis
Parameterfenster „Initialisierung“............17 Parameterfenster „Sicherheit“.............17 Überblick über Module und Zubehör ..........19 Binäreingänge..................19 Schaltaktor ..................20 Jalousieaktoren...................20 Dimmaktoren und Lichtregler..............21 Elektronische Schaltaktoren ...............22 Planung und Anwendung ..............23 Absicherung und Leitungsschutz............23 Anhang....................24 Bestellangaben ...................24 © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! - Seite 3 Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen. Notwendige Korrekturen fließen in neue Versionen des Handbuchs ein. Bitte teilen Sie uns Verbesserungsvorschläge mit. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten!
-
Seite 4: Allgemein
Der Raum-Controller besteht aus einem Grundgerät, in das bis zu 8 beliebige Module eingesteckt werden. Das Grundgerät steuert die Modulfunktion und kommuniziert über ABB i-bus® EIB / KNX. In jeden Steckplatz kann ein beliebiger Modultyp eingesteckt werden. Das eingesteckte Modul wird automatisch erkannt und mit der Einspeisung und Versorgungsspannung verbunden. -
Seite 5: Aufbau Des Grundgeräts
Das Gerät besitzt acht Steckplätze M1...M8, in die Module eingesteckt und mit der Einspeisespannung verbunden werden. Über den Steckplatz wird ein Modul fest zu einer Phase zugeordnet (siehe Abbildung). Modulaufbau Anschlussklemmen (steckbare Schraubklemmen) Einspeisung © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! - Seite 6 ® ABB i-bus EIB / KNX Raum-Controller, RC/A 8.1 2CDG 110 001 R0011 Kontaktierung der Steuerleitungen © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten!
-
Seite 7: Besondere Merkmale
Mit 50 mm Höhe passt das Gerät ideal in Unterböden und Zwischendecken. Schnelle und einfache Installation Die Module werden schnell und werkzeuglos eingesteckt. Der Geräteanschluss über hochwertige schraubbare Steckklemmen macht die Montage einfach. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 8: Gerätetechnik
– Gehäuse, Farbe Kunststoffgehäuse, grau, halogenfrei – Gehäuse-Abmessungen (HxBxT) 270 x 316 x 50 mm – Gewicht 1,4 kg Approbation: – EIB- und KNX-zertifiziert CE-Zeichen: – gemäß EMV-Richtlinie und Niederspannungsrichtlinie © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 9: Geräteanschluss
Hier können auf Wunsch zusätzlich 12 V DC angeschlossen werden, um die interne Versorgung des Gerätes zu sichern. Bei Ausfall der 115/230 V AC-Versorgung bleibt so die Gerätefunktion vollständig erhalten. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 10: Montage Und Installation
Einbau und Montage dürfen nur von Elektrofachkräften ausgeführt werden. Wahrend Montagearbeiten ist das Raum-Controller-Grundgerat spannungsfrei zu schalten, insbesondere - wahrend Montage oder Demontage aus dem Raum-Controller-Grundgerat - vor dem Abziehen von Steckklemmen - wahrend Anschluss der Ausgange © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 11: Installation Der Module
1. Grundgerät montieren und Module einstecken 2. Endgeräte anschließen 3. Spannung anschließen und mit Handbedienung die Funktion testen 4. Gerät programmieren Hinweis: Die Programmierung des Gerätes ist nur bei vorhandener Versorgungsspannung möglich. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 12: Funktion Und Bedienung
Handbedienung deaktivieren: Drehschalter „Module Select“ auf Stellung „–“ stellen. Test „Busspannung vorhanden“ Drehschalter auf Stellung „–“ stellen und beliebigen Taster drücken: LEDs dauerhaft ein Busspannung i.O. LEDs blinken Busspannung fehlt © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 13: Projektierung Und Programmierung
Der Modulbereich gibt einen schnellen Überblick über die Modulplätze. Durch Klicken auf einen Modulplatz wird der zugehörige Parameterbereich angezeigt. Er entspricht der gewohnten ETS-Oberfläche. Unter Eintrag „Allgemein“ befinden sich die Allgemeinen Parameter des Gerätes (siehe unten). © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 14: Gruppenadressen Zuordnen
Symbolleiste (oben) abgelegt werden. Von dort aus können sie auf Gruppenadressen bzw. Objekte gezogen werden. Diese Vorgehensweise empfiehlt sich, wenn dieselbe Gruppenadresse mehreren Objekten zugeordnet werden soll (z.B. bei Zentralfunktionen). © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 15: Gruppenadressen Ändern
• Bit 3: Fehler in der Modulzuordnung (Ursache: siehe Objekt „Fehler Modulfunktion“) • Bit 4: Handbedienung ist aktiv / nicht aktiv Das Objekt wird bei Änderung auf den Bus gesendet. Weiterhin wird es automatisch gesendet, wenn sich Objekt „Fehlermeldung“ ändert © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! - Seite 16 Schaltaktor, 2fach, 6A SA/M2.6.1 SA 2f 6A Jalousieaktor, 2fach, 230 V JA/M2.230.1 JA 2f 230V Jalousieaktor, 2fach, 24 V DC JA/M2.24.1 JA 2f 24V Lichtregler, 1fach, 6A LR/M1.6.1 LR 1f 6A © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten!
-
Seite 17: Parameterfenster „Initialisierung
Über diesen Parameter kann eingestellt werden, ob eine Fehlermeldung gesendet wird, wenn die 115/230 V AC-Hauptversorgung ausgefallen ist. Bei Parameterwert „ja“ wird während Ausfall der Hauptversorgung das Objekt „Fehlermeldung“ auf „1“ gesetzt. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! - Seite 18 Objekt „Kommunikationsüberwachung“ empfangen. Sobald dieses Telegramm für die Dauer der Überwachungszeit nicht mehr empfangen wird, schalten bestimmte Ausgänge des Raum-Controllers definiert ein. Dem Benutzer wird dadurch ein Fehler angezeigt. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten!
-
Seite 19: Überblick Über Module Und Zubehör
9 V. Lieferung inkl. 2 Leitungseinführungen. Binäreingangsmodul, 4fach, Kontaktabfrage Dient zum Auslesen von potenzialfreien Kontakten. Die Abfragespannung wird vom Gerät zur Verfügung gestellt. Lieferung inkl. 2 Leitungseinführungen. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 20: Schaltaktor
Jalousieaktormodul, 2fach, 24 V DC Zum Ansteuern von 2 unabhängigen Rollladen- oder Jalousieantrieben mit 230 V AC. Sonderfunktionen wie Fahren in Position, Sonnenschutzautomatik (Jalousie- steuerbaustein) und Heizen/Kühlen-Automatik. Lieferung inkl. 2 Leitungseinführungen. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 21: Dimmaktoren Und Lichtregler
Lichtregler integriert werden („Slavebetrieb“). Die Ausgangsleistung beträgt 300 VA bei 230 V AC bzw. 150 VA bei 115 V AC. Die Netzfrequenz beträgt 50 oder 60 Hz. Lieferung inkl. 1 Leitungseinführung. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 22: Elektronische Schaltaktoren
Besitzt 2 überlastsichere Ausgänge zum Ansteuern von Heizungssystemen und Kühldecken über elektrothermische Stellantriebe. Das Gerät wird direkt mit einer Spannung von 24 V DC gespeist. Lieferung inkl. 2 Leitungseinführungen. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 23: Planung Und Anwendung
L1 L2 L3 N max. 16 A max. 16 A Fehlerstromschutz Der Fehlerstromschutz erfolgt beim Raum-Controller nur über einen allpoligen Fehlerstrom-Schutzschalter, der im Fehlerfall das gesamte Gerät spannungsfrei schaltet. © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! -
Seite 24: Anhang
2CDG 110 012 R0011 583602 1fach, 300 VA Elektron. Schaltaktormodul, ES/M 2.230.1 2CDG 110 013 R0011 583619 2fach, 230 V Elektron. Schaltaktormodul, ES/M 2.24.1 2CDG 110 014 R0011 583626 2fach, 24 V © 2004 ABB STOTZ-KONTAKT GmbH Vorabdruck: Hinweise auf vorderem Deckblatt beachten! - Seite 25 ® ABB i-bus EIB / KNX Raum-Controller, RC/A 8.1 2CDG 110 001 R0011 ⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯ © 2003 ABB STOTZ-KONTAKT GmbH ABB STOTZ-KONTAKT GmbH Postfach 10 16 80, D-69006 Heidelberg 2004-04-14 Tel (06221) 701-607 Fax (06221) 701-724 www.abb.de/stotz-kontakt Technische Hotline: Telefon (06221) 701-434 E-mail: eib.hotline@de.abb.com...
