2.2 Geräteanschluss
© 2004 ABB STOTZ-KONTAKT GmbH
Vorabdruck: Hinweise auf vorderem Deckblatt beachten!
Raum-Controller, RC/A 8.1

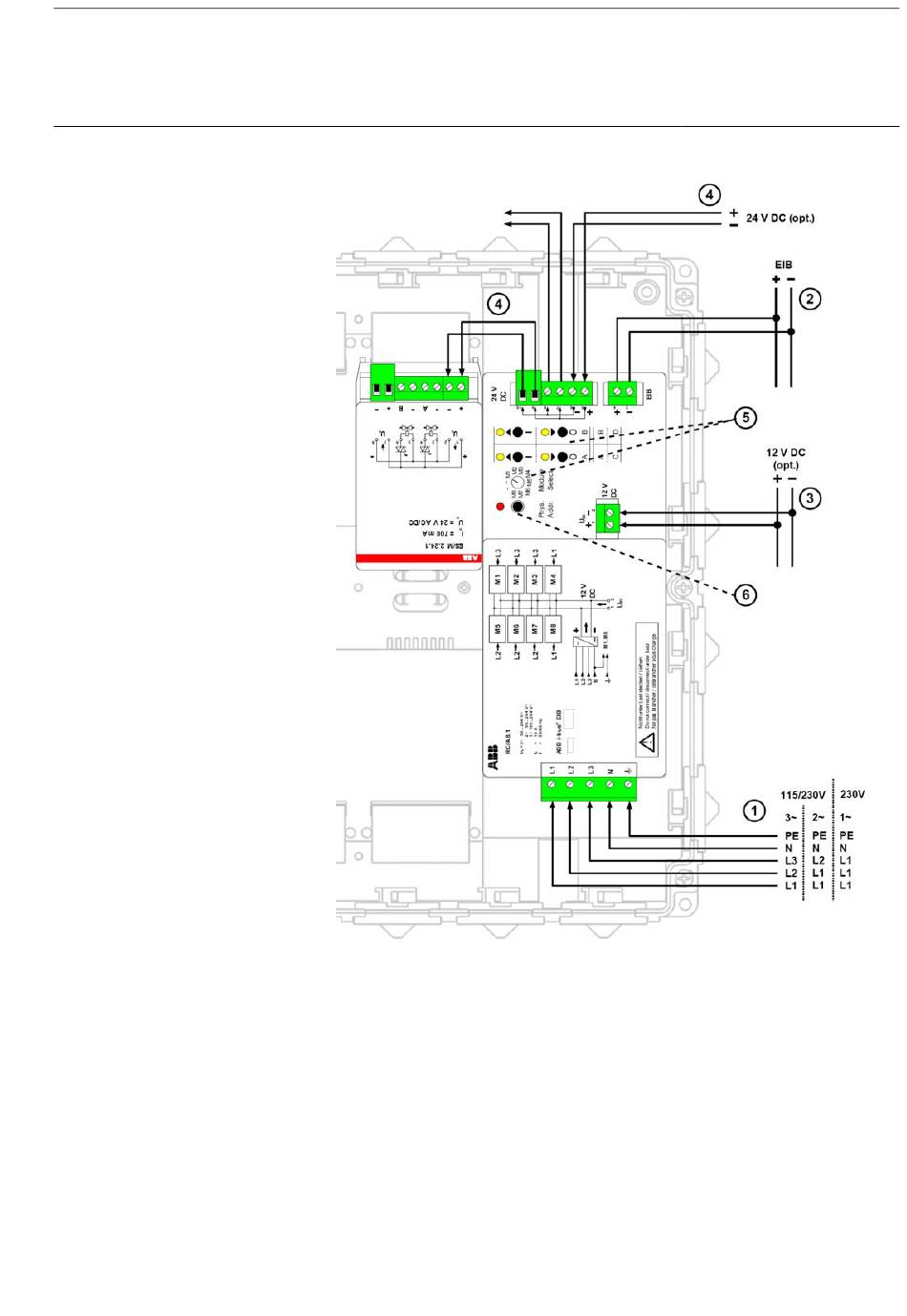

(1) Einspeisung und Versorgung
Die Einspeisung kann 1-, 2- oder 3-phasig (50/60 Hz) erfolgen. Aus der
Einspeisung wird die interne Versorgung des Gerätes und der
eingesteckten Module erzeugt. Weiterhin wird sie zu den Modulen
weitergeleitet.
In Netzen mit einer Nennspannung von kleiner 190 V AC wird bei
1-phasiger Einspeisung die 12 V DC-Hilfsversorgung (3) notwendig.
(2) Anschluss ABB i-bus
(3) Optionale Hilfsversorgung
Hier können auf Wunsch zusätzlich 12 V DC angeschlossen werden,
um die interne Versorgung des Gerätes zu sichern. Bei Ausfall der
115/230 V AC-Versorgung bleibt so die Gerätefunktion vollständig
erhalten.
