Montieren Des Handstückhalters; Montieren Des F-Sw Haltearms (Optional) - Chattanooga Intelect F-SW Gebrauchsanweisung

4.4 Montieren des Handstückhalters
Der Handstückhalter lässt sich sowohl an der rechten als auch an der linken
Geräteseite befestigen.
• Verwenden Sie zur Montage einen Inbusschlüssel SW 2,5.
• Schrauben Sie den Befestigungswinkel des Handstückhalters an der rechten Seiten-
wand des Chattanooga Intelect F-SW an, wie in der unten stehenden Abbildung
gezeigt.

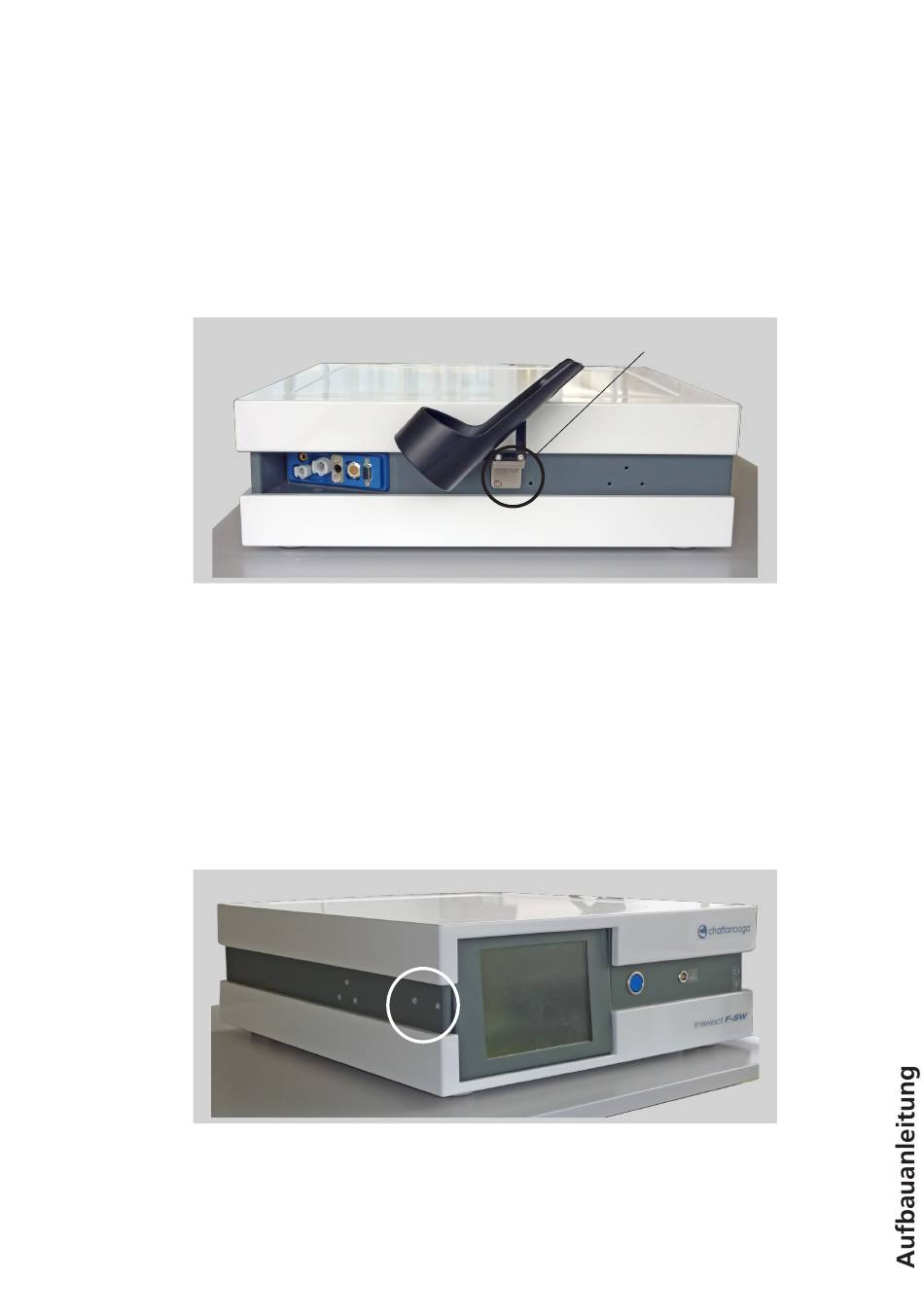

Bild. 4-7 Montierter Handstückhatler
4.4.1

Montieren des F-SW Haltearms (optional)

Um die Handhabung des F-SW Handstücks zu erleichtern, können Sie das F-SW
Handstück an dem optional erhältlichen Haltearm (s. K
• Verwenden Sie zur Montage einen Inbusschlüssel SW 2,5.
• Schrauben Sie den Halter für den Arm an den dafür vorgesehenen Bohrungen an
der linken Geräteseite (siehe unten stehende Abbildung) fest.
Bild. 4-8 Gewindeanordnungen für den Haltearm
• Stellen Sie den Haltearm in den Halter.
13 610 02 1018
1
. 6 z ) einhängen.
ap uBehör
21
