(force du ressort) en exécutant les opérations suivantes:
· Insérer le goujon choisi dans la pince X (réglée au préalable
comme décrit dans la Fig. 2)
· Ranger la tôle de base dans des conditions identiques aux
futures conditions de travail pour ce qui de l'épaisseur, aire
des raccordements de masse, dimensions de la pièce,
qualité de la matière.
· Les bornes du câble de masse doivent être placées en
mode symétrique et aussi proches que possible du point
de soudure.
· Mettre en service le générateur à l'aide de l'interrupteur
lumineux E.
· Saisir le pistolet et tirer sur le bouton O l'appuyer sur la
tôle tout en vérifi ant que l'axe est perpendiculaire au plan.
Si la surface de la matière où le goujon doit être soudé est
plate, il est conseillé de monter trois entretoises Z après
avoir desserré les vis Y.
· Exécuter quelques soudures en réglant la tension à l'aide
des touches A et B et la force du pistolet avec le réglage Q
jusqu'à obtenir des soudures parfaites.

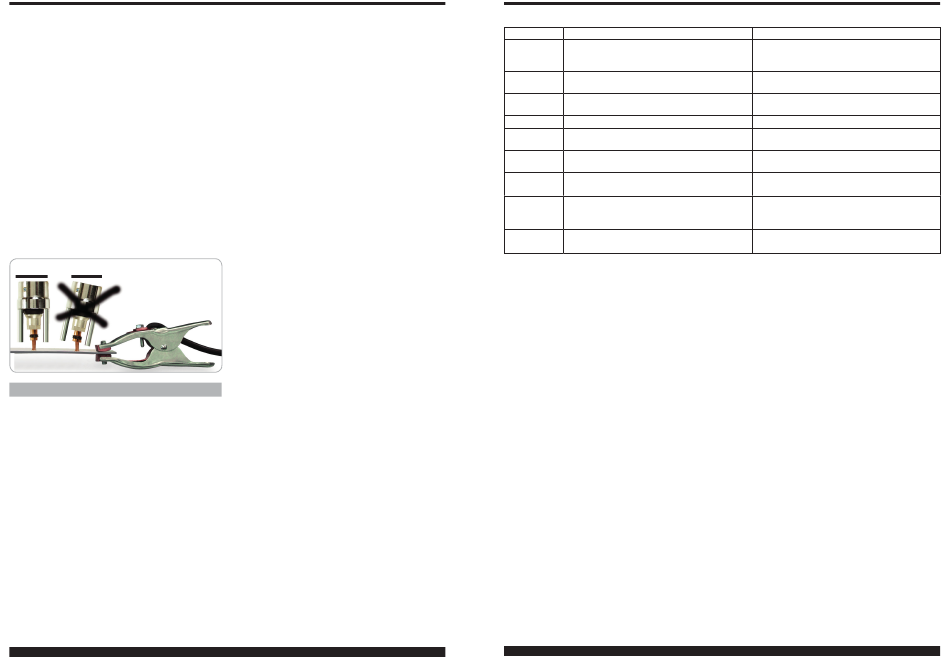

Le pistolet doit être extrait en le gardant parfaitement aligné
avec le goujon afi n de ne pas déformer la pince (Fig. 4).
· Pas de soudure sur les goujons fi letés déjà soudé.
NO NO
OK OK
Fig. 4
7 ENTRETIEN
7.1 ORDINAIRE
Conserver les indications et les fi gures sur le poste à
souder bien lisibles et claires.
Le câble de réseau et les câbles de soudure doivent être
isolés et en conditions parfaites; prêter attention aux
points où ils subissent des fl exions, notamment près
des bornes de raccordement, des pinces de masse et à
l'entrée dans le pistolet.
Garder les connecteurs du courant de soudure aux prises
B et C propres et bien serrés. (voir Fig. 1)
Les bornes pour le raccordement au métal de base doivent
faire un bon contact afi n d'éviter surchauffes, étincelles,
circulation non balancée du courant, endommagements
au composant où les goujons doivent être soudés et
soudures de qualité non constante.
Empêcher l'entrée de saleté, poussière et limaille à
l'intérieur du poste à souder.
Garantir toujours la circulation de l'air de refroidissement.
Contrôler que le ventilateur fonctionne régulièrement.
Vérifi er que les pinces serrent bien les goujons avec tous
les ressorts de contact.
30
Le mandrin porte-pinces doit glisser sans contrainte tout
au long de sa course sans variations dues à frottements
ou corps étrangers.
7.2 EXTRAORDINAIRE
L'entretien doit être exécuté par du personnel qualifi é.
Certaines anomalies de fonctionnement sont mises en
évidence par l'affi chage d'un code d'erreur sur le display A.
vant d'ouvrir le poste à souder attendre au moins 5
minutes après avoir relâché l'interrupteur E et en outre
débrancher la fi che de la prise d'alimentation.
Contrôler, à l'aide d'un voltmètre, que les condensateurs
sont chargés.
Enlever poussière, fragments et limailles métalliques de
la machine avec soin en utilisant air comprimé afi n de ne
pas endommager ou projeter des fragments métalliques
sur les pièces électroniques ou électriques.
Vérifi er que tous les connecteurs sont bien enfoncés.
Vérifi er que tous les terminaux du circuit de soudure sont
bien serrés.
Après l'exécution d'un dépannage, veiller à ranger le
câblage de façon à ce qu'il y ait une isolation sûre entre le
côté primaire et le côté secondaire de la machine. Eviter
que les fi ls puissent entrer en contact avec des pièces
en mouvement ou des pièces se réchauffant pendant le
fonctionnement. Remonter tous les colliers comme sur
la machine d'origine de façon à éviter que, en cas de
rupture ou débranchement accidentel d'un conducteur,
il n'y ait aucune liason entre le primaire et le secondaire.
En outre remonter les vis avec les rondelles dentelées
comme sur la machine d'origine.
Code d'erreur Anomalie
WARNING 1 Indique que le bouton et le microrupteur du pistolet
sont enfoncés au moment où le générateur se
met en marche.
ERREUR 2 Indique que le relais RL1 est défectueux.
ERREUR 3 Indique que le relais RL1 est défectueux.
ERREUR 4 Indique que l'SCR est en court-circuit.
ERREUR 5 Indique qu'il y a un défaut dans le circuit de
charge des condensateurs
ERREUR 7 Indique qu'il y a un défaut dans le circuit de
charge des condensateurs
WARNING 8 Indique que la protecti on thermique s'est
déclenchée.
ERREUR 9 Indique qu'il y a un défaut dans le circuit
qui mesure la tension aux extrémités des
condensateurs.
ERREUR 10 Indique qu'il y a un court-circuit dans le circuit
de décharge des condensateurs.
Solution
Désarmez le bouton de démarrage.
Circuit de puissance défectueux.
Contactez le service d'assistance
Circuit de puissance défectueux.
Contactez le service d'assistance
Contactez le service d'assistance
Contactez le service d'assistance
Contactez le service d'assistance
Il faut att endre quelques minutes sans éteindre le
poste de soudage.
Circuit de puissance défectueux.
Contactez le service d'assistance
Circuit de puissance défectueux.
Contactez le service d'assistance
