Si l'alimentation est en 230V, la machine peut fonction-
ner pour tensions comprises entre 190V et 260V.
La sélection de l'alimentation doit être opérée avec
la machine arrêtée.
3. Les porteurs de stimulateurs cardiaques ne doivent
ni utiliser la machine ni s'approcher des câbles.
4. Insérez complètement la fi che du câble de terre dans la
prise B et tournez dans le sens horaire.
5. Insérez complètement la fi che du câble de terre dans la
prise C et tournez dans le sens horaire.
6. Allumez le poste de soudage en utilisant le commuta-
teur E. Évitez d'allumer et d'éteindre le poste trop
fréquemment car la dissipation d'énergie contenue
dans les condensateurs peut provoquer une surchauf-
fe et entraîner des dommages.
7. Pour limiter l'exposition au champ magnétique, gardez
le câble du pistolet sur le côté de la main en le tenant
et en évitant d'envelopper le câble autour.
3.1 DESCRIPTION DE L'APPAREIL
A- Écran pour le réglage et le contrôle des opérations de
soudage
B- Borne de sortie positive
C- Borne de sortie négative
D- Connecteur de la gâchette
E- Interrupteur de secteur
F- Fusible Ø 6.3x32 (type retardé). L'appareil est équipé
d'un fusible 12A-T.
G- Bouton pour le réglage et le contrôle des opérations
de soudage.

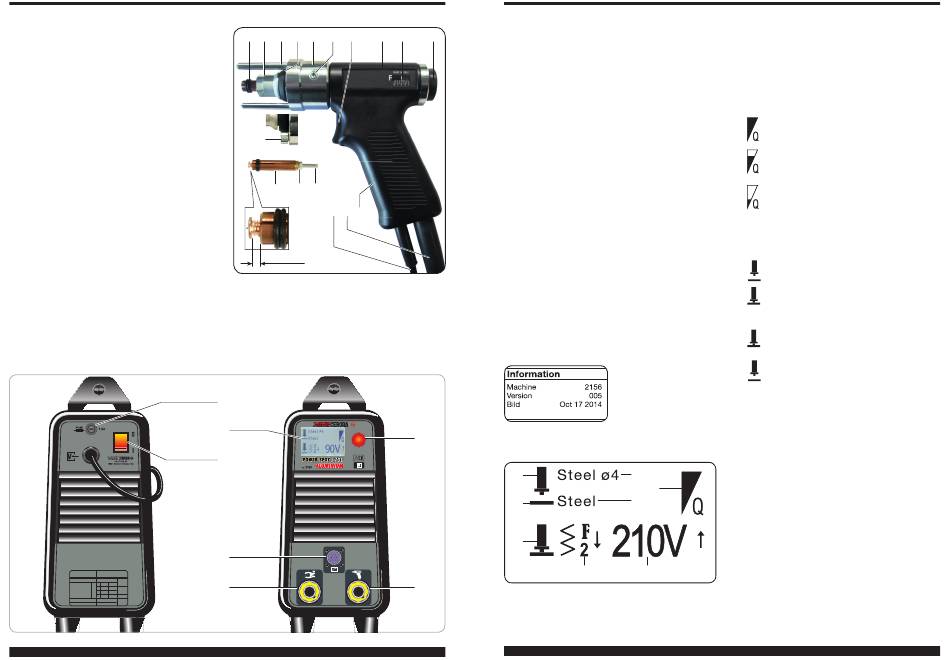

3.2 DESCRIPTION DU PISTOLET
26
X S Z T O K
R U
Y
X W V
M N L
1÷1,5 mm
Fig. 2
K- Corps du pistolet
L- Manche
M- Câble de commande
N- Câble de courant de soudage
O- Bouton de commande de soudage (ne fonctionne que
lorsque le pistolet est appuyé contre la tôle)
P- Indicateur de réglage de la force
F
A
E
D
B
Fig. 1
Q- Vis de réglage de la force (augmente en la tournant
P Q
dans le sens horaire)
R- Bague pour tenir l'entretoise Z
S- Écrou à œil de blocage de la pince
T- Souffl et de sécurité
U- Vis de fi xation pour bague R
V- Vis pour régler la saillie du goujon prisonnier
W- Écrou de fi xation.
X- Pince de serrage du goujon prisonnier
Y- Vis
Z- Entretoise
3.2.1 Préparation du pistolet
Utilisez toujours des prisonniers de haute qualité
avec démarrage au point de contact pour soudage
à accumulation d'énergie électrostatique, en métal
compatible avec la soudure à réaliser et conformes aux
normes. Après avoir sélectionné le goujon prisonnier à
souder en fonction du type, du diamètre, de la longueur
et du matériau, utilisez et réglez la pince de serrage en
fonction du diamètre correspondant.
Insérez le goujon prisonnier dans la pince X de sorte qu'il
soit fermement maintenu en place par les quatre ressorts.
Ajustez la saillie du goujon prisonnier sur 1 ÷ 1,5 mm à
partir de l'avant de la pince en utilisant la vis V, puis serrez
avec l'écrou W (fi gure 2).
Insérez la pince X dans le mandrin du pistolet (fi g. 2),
appuyez dessus jusqu'à ce que vous sentiez qu'elle
est bien au fond, puis serrez l'écrou S à l'aide de la clé
hexagonale de 17 mm qui est fournie.
3.3 DESCRIPTION DES FONCTIONS AFFICHÉES SUR
L'ÉCRAN A.
G Après quelques secondes, apparaît sur l'écran A l'affi chage
suivant :
a
b
f
C
a Prisonnier
b Matériau de base
c
Matériau du rivet et dimensions
REMARQUE : la longueur maximale du rivet pouvant
être utilisé est de 30 mm (1-1/4")
d
Type de matériau de base
e
Indications sur la qualité de la soudure.
Ce symbole avec la lettre Q indique que les matériaux
du prisonnier et du matériau de base qui ont été choisi
sont soudables, peu soudables ou non-soudables
(Cf. tableau 1).
f Indications/avertissements
soudage. Lors des phases de soudage, ces symboles
apportent des indications concernant le processus:
f
f
f
f
Lors de l'allumage de
l'appareil, l'écran A affi che
pendant quelques instants : la
référence de l'appareil, sa
version et la date de
développement du logiciel.
g
Valeur suggérée de la force du ressort situé à l'intérieur
du pistolet (s'il y a une modifi cation par rapport
au réglage de la force, il est conseillé de modifi er
également la valeur indiquée sur l'écran de façon à
c
ce qu'à l'avenir cette modifi cation reste en mémoire.
e
La modifi cation par rapport à la valeur suggérée sera
indiquée par une fl èche tournée vers le haut si elle est
d
augmentée ou par une fl èche tournée vers le bas si
elle est baissée)
h Tension de charge des condensateurs (la modifi cation
du réglage de la tension par rapport à la valeur
suggérée sera indiquée par une fl èche tournée vers le
haut si elle est augmentée ou par une fl èche tournée
vers le bas si elle est baissée).
g h
Lors du réglage, la valeur de la tension clignote et
indique que le générateur travaille pour arriver à la
valeur requise.
Lorsque la valeur de la tension clignote, il n'est pas
possible de procéder au soudage.
Bonne soudabilité
Faible soudabilité
non soudables
durant la phase de
f fi xe: Indique que le générateur est
prêt à exécuter une soudure.
f fi xe: Indique que le prisonnier est en
contact avec le matériau de base
et que le générateur est prêt à
exécuter la soudure.
f clignotant: Indique qu'après avoir exécuté la
soudure, la pince X du pistolet n'a
pas été dégagée du prisonnier.
f clignotant: Indique qu'après avoir exécuté la
soudure, le bouton de démarrage
et le micro-rupteur à l'intérieur
du pistolet sont maintenus
enfoncé pendant la charge des
condensateurs.
