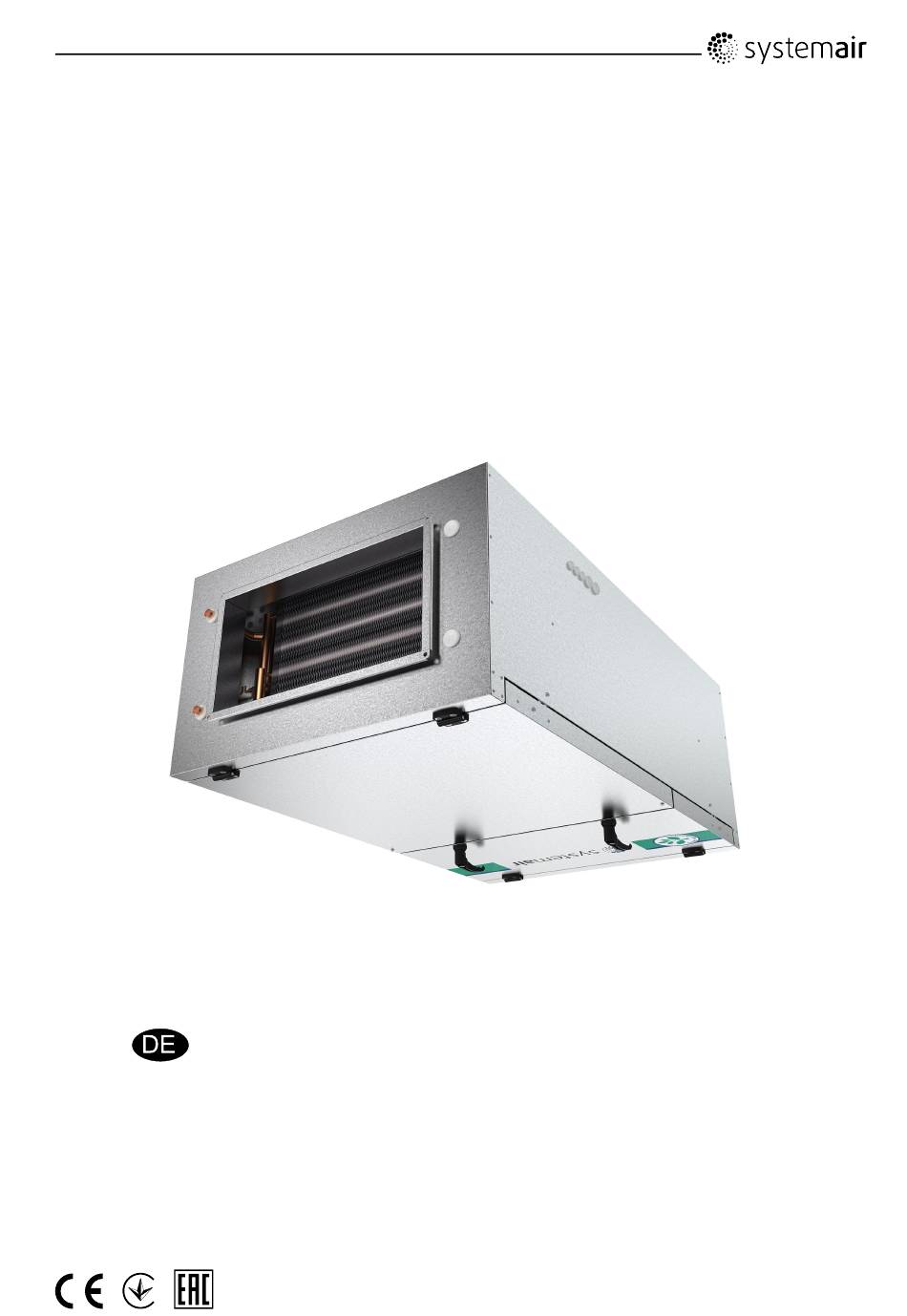

- Seite 1 Topvex SF02-S12 Air Handling Unit Betriebs- und Wartungsanleitung Aus dem Englischen 1303232-DE übersetztes Dokument 2015-11-10 A001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Warnhinweise ..........................1 2 Produktbeschreibung ......................... 2 2.1 Interne Komponenten ....................... 2 2.2 Beschreibung der internen Komponenten................2 2.2.1 Ventilator ........................ 2 2.2.2 Zuluftfilter ....................... 2 2.2.3 Temperatursensor ....................3 2.3 Heizregister ........................3 2.3.1 Wasserheizregister ....................3 2.3.2 Elektrische Heizung .................... -
Seite 3: Warnhinweise
• Schließen Sie keine Wäschetrockner an das Lüftungssystem an • Achten Sie darauf, dass Sie beim Anschließen von Wasserleitungen an Anschlüsse nicht das Wasserregister beschädigen. Verwenden Sie zum Anziehen der Verbindung einen Schraubenschlüssel. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 4: Produktbeschreibung
Ein Druckwächter misst den Differenzdruck des Zuluftfilters. Wenn der Druckabfall den eingestellten Wert erreicht, wird im Hauptregler ein Alarm ausgelöst. Der Differenzdruck kann auf einen Wert zwischen 40 und 300 Pa eingestellt werden. Der Druckschalter ist werkseitig auf 240 Pa eingestellt. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB... -
Seite 5: Temperatursensor
Abkühlzeit an. Dies kann dazu führen, dass der Überhitzungsschutz auslöst. Siehe Abbildung 1 für die Reset-Position. • Der Überhitzungsschutz muss durch einen anerkannten Elektriker zurückgesetzt werden. • Ein allpoliger Lasttrennschalter (Sicherheitsschalter) muss sich vor dem Gerät befinden. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 6: Elektrischer Anschlusskasten, Komponenten
Klemmen für interne und externe Komponenten Klemmen für die interne Verdrahtung Klemmen für die Netzstromversorgung des Geräts Schaltschütz (K2) An/Aus Pumpenregelung (nur in HW-Geräten, in EL-Geräten nicht vorhanden) Sicherungsautomat Reset für Überhitzungsschutz (nur EL-Geräte) Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 7: Beschreibung Der Bedieneinheit
& rechts. Die Oben-/Unten-Tasten können Sie zudem zum Erhöhen oder Reduzieren von Werten beim Einstellen oder Ändern von Parametern verwenden. Befestigungslöcher. Anschlussblock. Anschluss an braunes Kabel. Anschluss an gelbes Kabel. Anschluss an weißes Kabel. Anschluss an schwarzes Kabel. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 8: Navigieren In Den Menüs
Sie mit der "UNTEN"-Taste zur nächsten Ebene. Supply air temp Stellen Sie den Zuluftsollwert ein. Standard ist 18 Actual:..ºC °C (Anmeldung in der Service-Ebene erforderlich, Code 2222, um die Standardeinstellung zu ändern) Setp.: 18 ºC Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... - Seite 9 Benutzerebene verwenden Sie Code 1111. Zum Öffnen der Administrator-Ebene verwenden Sie Code 3333 im „Konfigurationsmenü“. Hinweis! Informationen zu den erweiterten Einstellungen entnehmen Sie bitte dem "Allgemeinen Inbetriebnahmeprotokoll" unter www.systemair.com, Online-Katalog. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
-
Seite 10: Menü-Übersicht
Gerät konfiguriert wurde. Art der ausgewählten Heizung. Heating: Water Exchanger: conne Art des ausgewählten Tauschers. Cooling: Water Art der ausgewählten Kühlung. Freie Kühlung Status der Funktion für Freie Kühlung. aktiv: Nein Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... - Seite 11 Tatsächliche Zulufttemperatur. Act.: ºC→ Setp: 18ºC Sollwertauswahl. Neutral zone 0.0 °C Um den Sollwert kann eine neutrale Zone festgelegt werden. Hinweis! Weitere Informationen entnehmen Sie dem Corrigo-Handbuch im Kapitel zur Lüftung. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 12 Parameterpaare eingestellt, die Act. Comp: 0 Pa den Wert der Kompensierung bei zwei unterschiedlichen Außentemperaturen vorgeben. Die Kompensierung kann positiv oder negativ sein. Zeigt die tatsächliche Kompensierung des Drucks. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 13 Gerät solange der Digitaleingang geschlossen ist. Die Zeit, in der der Nachlauf aktiv ist, wird in "Zeit in Nachlauf" beobachtet. Es besteht die Möglichkeit, hier auch eine Zeit einzugeben, Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 14 3:01–01 — 01–01 mehreren aufeinanderfolgenden Tagen sein. Das Format des Datums ist: MM:TT. Wenn das aktuelle Datum in eine Ferienperiode fällt, wird der Wochenplaner die Einstellungen für den Tag "Ferientag" verwenden. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 15 0-100 %. Kühler Stellen Sie die Kühlung auf Auto, Handbetrieb oder Aus Auto Stellen Sie den Manual set: Handbetriebsausgang zwischen 0-100 % Hinweis! Muss aktiviert werden, um hier sichtbar zu sein Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 16 Corrigo-Handbuch im Kapitel zur Lüftung. → Einstellungen In dieser Menügruppe sind die Einstellungen für die aktivierten Funktionen verfügbar. Je nach den im Konfigurationsmenü vorgenommenen Einstellungen können einige der möglichen Alternativen nicht angezeigt werden. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 17 → Control Pressure control Einstellung von P-Band, I-Zeit und Min. Ausgang für die Zuluft. pressure P-band: 500.0 Wird nur angezeigt, wenn ein m³/h VAV-Zubehör verwendet wird. I-time: 60.0 sec Min. output: Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 18 Outdoor comp. supply Mehr Informationen in Kapitel Fan control Frequency manual *Stellen Sie die Art der Ventilatorregelungsfunktion ein, mit der das Gerät betrieben werden soll. Auswahloptionen: Pressure control (Sonderzubehör), Frequency manual. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 19 Funktion der freien Kühlung ein. Stellen Sie die untere Raumtemperaturgrenze ein. Die Temperatur muss über diesem Wert liegen, damit die Funktion der freien Kühlung aktiv bleibt. Ist kein Raumfühler angeschlossen, gilt die Abluft. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 20 Minuten). Wählen Sie zwischen „Aktiv: Ja oder Nein“. (Die Start- und Stopptemperaturen entnehmen Sie dem Menü „Temperatur“.) Min. Laufzeit für Stellen Sie für die Stützregelung Stützregelung: die minimale Laufzeit in Minuten ein. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 21 „Normal offen“ oder „Normal Normal offen geschlossen“ konfiguriert werden. BSK Wartungslauf: Der Feueralarmeingang kann auch unter den Digitaleingängen konfiguriert werden. Hinweis: Ein zweimal geändertes Signal kann zu einer unerwünschten Funktion Nein führen. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 22 Sie die Communication Slave Kommunikationseinstellungen Slave, Expansion unit, Freq conv/Press tran, External display, Exp and freq conv oder Exp and ext display an. → Function Port2 Slave TCP/IP Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
- Seite 23 6 Minuten Inaktivität → Codeänderung Codeänderung für Stellen Sie für die Ebene Ihrer Wahl einen neuen Code ein. Ebene: Basic Kann erst nach dem Einloggen Neuer Code xxxx auf der Service-Ebene erfolgen. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232...
-
Seite 24: Möglichkeiten Zur Temperaturregelung
Mindest- und Höchstwert Der Zulufttemperatursensor wird für die Zulufttemperatur im Zuluftkanal ca. 3 m hinter dem einstellen. Die voreingestellte Gerät positioniert. Mindesttemperatur ist +12 °C und die Höchsttemperatur ist +30 °C. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 25: Freie Kühlung
Wert für Druck-/Volumenstromregelung und der Digitalausgang Freie Kühlung ist aktiv. Die Ausgänge Y1-Heizung und Y3-Kühlung sind abgeschaltet. Nach der Aktivierung der freien Kühlung ist der Heizausgang für 60 min (konfigurierbar) blockiert. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 26: Wartung
• Vergewissern Sie sich vor dem Starten des Systems, dass der Filter an seinem Platz eingebaut wurden • Die Wartung muss gemäß der Anleitung durchgeführt werden. Vorsicht Stellen Sie sicher, dass bei der Wartung gelöste Teile nicht herabfallen und Verletzungen verursachen. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 27: Auswechseln Der Luftfilter
5.1 Auswechseln der Luftfilter Der Taschenfilter kann nicht gereinigt werden, sondern muss bei Bedarf ausgewechselt werden. Neue Filter können bei Systemair bestellt werden. Die Filterstandzeit hängt von der Luftverschmutzung am Installationsort ab. Ein Differenzdruckschalter weist darauf hin, wann die Filter gewechselt werden müssen. -
Seite 28: Überprüfen Des Ventilators
Gleichgewicht des Systems gestört wird). 5.4 Überprüfen des Außenlufteinlasses Laub und Schmutz können das Einlassgitter verstopfen und die Leistung verringern. Überprüfen Sie das Einlassgitter mindestens 2 Mal pro Jahr und reinigen Sie dieses nach Bedarf. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 29: Überprüfen Des Kanalsystems
Sie diese solange an, bis sie aus ihrer Halterung springt. Drücken Sie die neue Batterie in der Halterung fest nach unten. Achten Sie auf die richtige Polung, die Batterie kann nur mit der richtigen Polung eingelegt werden. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 30: Fehlersuche
Bedieneinheit. Setzen Sie ihn gegebenenfalls zurück. 4. Schwankende Zulufttemperatur • Überprüfen Sie, ob der Zulufttemperatursensor in ca. 3 m Entfernung vom Erhitzer montiert ist. 5. Lärm/Schwingungen • Reinigen Sie das Ventilatorlaufrad. Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... -
Seite 31: Alarme
7 Service Bitte notieren Sie sich die Spezifikations- und Fertigungsnummer vom Typenschild am Gerät, bevor Sie den Kundendienst anrufen. 1. Artikelnummer 2. Fertigungsauftragsnummer 3. Fortlaufende Nummer 4. Fertigungsdatum 5. Fertigungscode (Produktspezifikation) Topvex SF02-S12 Betriebs- und Wartungsanleitung Systemair Sverige AB 1303232... - Seite 32 Systemair Sverige AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 1303232...
