18
| Installation
4.7
Installieren der NaviPad-Bedieneinheit
Die NaviPad Bedieneinheit fällt in die Schutzart IP 54 und der zulässige Temperaturbereich umfasst 0–50 °C. Wenn das
NaviPad im Freien montiert ist, muss die Bedieneinheit vor direkter UV-Strahlung geschützt werden. Die Kommunikati-
on zwischen der Bedieneinheit und dem Regler im Schaltschrank ist bis zu einer Kabellänge von 100 Metern möglich.

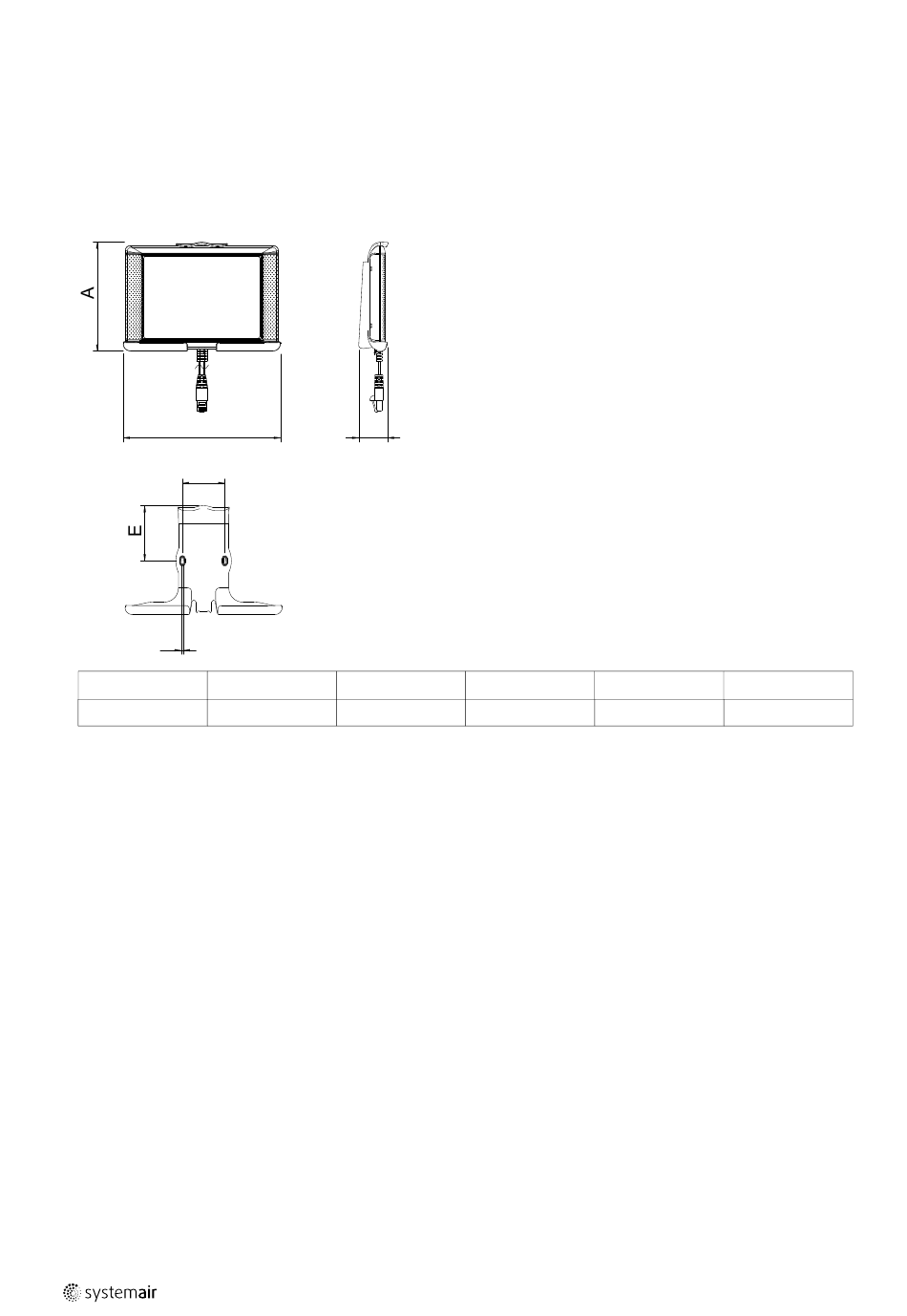

4.7.1
Abmessungen
NaviPad ist die Bedieneinheit für Lüftungsgeräte von Systemair. NaviPad nutzt eine leicht verständliche Menüstruktur
und umfasst 13 Sprachen.
3 m
B
D
F
A
153
C
B
C
221
40,3
E
c/cD
59,4
77,5
F
3,2
1516252 | A002
