- Seite 1 Topvex SX/C, Topvex TX/C Lüftungsgerät Installationsanleitung Aus dem Englischen übersetztes Dokument | 1516212 · A002...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 1516212 | A002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis EU Konformitätserklärung........1 Warnhinweise ..........2 Produktinformationen ........2 Allgemeines..........2 Technische Daten ........3 3.2.1 Abmessungen und Gewicht Topvex SX/C ......3 3.2.2 Abmessungen und Gewicht Topvex TX/C ......4 3.2.3 Elektrische Daten .......6 Transport und Lagerung......7 Installation.............7 Auspacken..........7 Installationsort/Installation .......7 Kondenswasserablass ......8 Installieren des Gerätes ......9 4.4.1 Installationsverfahren.... -
Seite 5: Eu Konformitätserklärung
Produkte: Lüftungsgeräte Topvex SX/C und Topvex TX/C Kein Topvex SX/C03-06 Topvex SX/C03-06 Topvex SX/C03-06 Topvex SX/C03-06 — Topvex SX/C03-06 M0 Topvex SX/C03-06 M0 Topvex SX/C03-06 M0 Topvex TX/C03-06 Topvex TX/C03-06 Topvex TX/C03-06 Topvex TX/C03-06 —... -
Seite 6: Warnhinweise

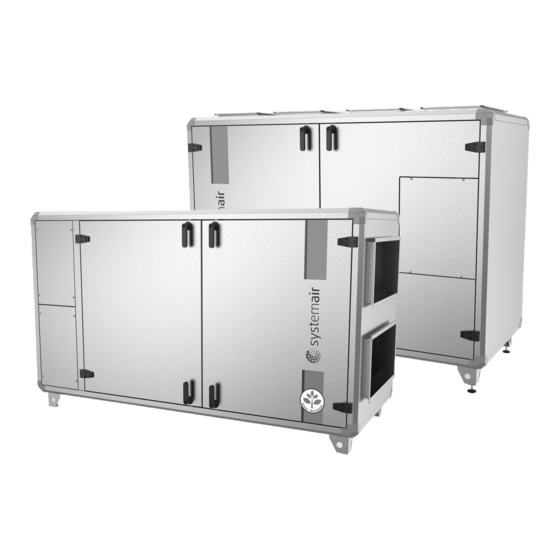

Kindern durchgeführt werden. Produktinformationen Allgemeines Diese Installationsanleitung gilt für den Lüftungsgerätetyp Topvex SX/C, TX/C von Systemair Sverige AB. Die Geräte um- fassen die folgenden Modelloptionen: • Modell: Topvex SX/C03, Topvex SX/C04, Topvex SX/C06, Topvex TX/C03, Topvex TX/C04 und Topvex TX/C06. -
Seite 7: Technische Daten
Produktinformationen | Technische Daten 3.2.1 Abmessungen und Gewicht Topvex SX/C 1063 1063 Modell 1041 1772 1926 Topvex SX/C03 1127 1905 2060 Topvex SX/C04 1412 2187 2344 Topvex SX/C06 SX/C06 verfügt über 4 zusätzliche Füße Modell Gewicht, kg Topvex SX/C03 Topvex SX/C04 1120 Topvex SX/C06 1516212 | A002... -
Seite 8: Abmessungen Und Gewicht Topvex Tx/C
| Produktinformationen 3.2.2 Abmessungen und Gewicht Topvex TX/C Bild 1 Abmessungen (mm) Topvex SX/C03 (als linke Ausführung abgebildet) Modell 1587 1210 1435 Topvex TX/C03 Modell ØM Gewicht, kg Topvex TX/C03 1516212 | A002... - Seite 9 Produktinformationen | Bild 2 Abmessungen (mm) Topvex TX/C04–06 linke Ausführung wird abgebildet Modell 1860 1279 1708 Topvex TX/C04 2150 1630 1998 Topvex TX/C06 TX/C verfügt über 4 zusätzliche Füße Modell Gewicht, kg Topvex TX/C04 1065 Topvex TX/C06 1516212 | A002...
-
Seite 10: Elektrische Daten
| Produktinformationen 3.2.3 Elektrische Daten Modell Ventilatoren (W ges.) E-Heizregister (kW ges.) Sicherung (Netz) (A) 230 V 1~ und 400 V 3N~ für 230 V 1~ und 400 V 3~ 1480 3x25 Topvex SX/C03 EL 1480 Topvex SX/C03 Kein, HWL, HWH 1088 3x25 Topvex SX/C03 EL M0... -
Seite 11: Transport Und Lagerung
Auspacken Prüfen Sie vor Beginn der Installation, ob alle Anlagenteile geliefert wurden. Jede Abweichung von der bestellten Ausrü- stung muss dem Lieferanten von Systemair-Produkten mitgeteilt werden. Installationsort/Installation Das Gerät ist für eine Installation im Innenbereich vorgesehen. Die elektronischen Komponenten sollten keinen Tempe- raturen unter 0 °C und über +50 °C ausgesetzt werden. -
Seite 12: Kondenswasserablass
| Installation Kondenswasserablass Das Gerät muss an den mitgelieferten Kondensatablauf angeschlossen werden. Der Ablauf muss auf der Fortluftseite des Wärmetauschers an der Unterseite des Geräts angeschlossen werden, Abbildung 3. Falls das Gerät zur Kälterückge- winnung eingesetzt werden soll, muss der normalerweise verstöpselte Ablauf ebenfalls an ein separates Rohr und eine Wassersperre angeschlossen werden (Zubehör). -
Seite 13: Installieren Des Gerätes
Installation | Installieren des Gerätes Das Gerät ist für eine Installation auf dem Boden vorgesehen. Anschlüsse sind links und rechts möglich. Das Gerät kann in den folgenden Positionen installiert werden. Bild 5 Installationsposition (linke Ausführungen) Bild 6 Installationsposition (rechte Ausführungen) Tabelle 2 Symbolbeschreibung Symbol Beschreibung... -
Seite 14: Installationsverfahren
| Installation 4.4.1 Installationsverfahren Warnung Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich, dass eine geeignete Hebevorrichtung verwendet wird. Tragen Sie Schutzkleidung. 1 Bereiten Sie die Oberfläche vor, auf der das Gerät montiert werden soll. Vergewissern Sie sich, dass die Oberfläche flach und eben ist und dass sie das Ge- wicht des Geräts tragen kann. -
Seite 15: Anschlüsse
Installation | Anschlüsse 4.6.1 Kanalsystem Position Beschreibung Symbol Zuluftanschluss Fortluftanschluss Außenluftanschluss Abluftanschluss Abluftanschluss Abluftventilator Zuluftfilter Abluftfilter Wärmetauscher Elektrischer Anschlusskasten Bypass-Klappe Außenluft Drucktransmitter Zuluftventilator/Abluftfilter Drucktransmitter Abluftventilator/Zuluftfilter Nachheizregister Drucktransmitter Enteisung Wärmetauscher Luftstromsensor Gilt nur für Geräte mit elektrischem Nachheizregister 1516212 | A002... -
Seite 16: Kondensation Und Wärmeisolierung
| Installation 4.6.2 Kondensation und Wärmeisolierung Außenluftkanal und Fortluftkanäle müssen stets gut gegen isoliert sein, um Kondensatbildung zu vermeiden. Eine kor- rekt installierte Isolierung, der mit dem Gerät verbundenen Kanäle, ist äußerst wichtig. Alle Kanäle, die durch kalte Räume/Bereiche verlaufen, müssen gut isoliert sein. Verwenden Sie eine Isolierverkleidung (min. 100 mm Mineralwol- le) mit einer Kunststoff-Diffusionsbarriere. -
Seite 17: Elektrischer Anschluss, Komponenten
Installation | 4.6.4 Elektrischer Anschluss, Komponenten Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. -
Seite 18: Externe Anschlüsse
| Installation 4.6.5 Externe Anschlüsse Tabelle 3 Anschlüsse an externe Funktionen Klemmenblock Beschreibung Hinweis Schutzleiter Neutralleiter (Versorgungsspannung) Verwendet für Phase 230V 1~ und 400V 3~ Verwendet für Phase 230V 1~ Phase (Netzversorgungsspannung) wenn das Gerät diese Netzstromversorgung aufweist 400V 3~/230V 3~ Phase (Netzversorgungsspannung) 400V 3~/230V 3~ Phase (Netzversorgungsspannung) -
Seite 19: Anschluss An Die Gebäudeleittechnik (Glt)
Installation | 4.6.6 Anschluss an die Gebäudeleittechnik (GLT) Kommunikationsmöglichkeiten für die Regeleinheit. • RS485 (Modbus): 50-51-52 oder 60-61-62 • RS485 (BACnet): 50-51-52 oder 60-61-62 • RS485 (Exoline): 50-51-52-53 oder 60-61-62-63 • TCP/IP Exoline • TCP/IP Modbus • TCP/IP WEB • TCP/IP BACnet RS485-Anschluss Bild 8 TCP/IP-Verbindung... -
Seite 20: Installieren Der Navipad-Bedieneinheit
Bedieneinheit vor direkter UV-Strahlung geschützt werden. Die Kommunikation zwischen der Bedieneinheit und dem Regler im Schaltschrank ist bis zu einer Kabellänge von 100 Metern möglich. 4.7.1 Abmessungen NaviPad ist die Bedieneinheit für Lüftungsgeräte von Systemair. NaviPad nutzt eine leicht verständliche Menüstruktur und umfasst 13 Sprachen. c/cD 40,3... - Seite 21 Installation | 1516212 | A002...
- Seite 22 | Installation 1516212 | A002...
- Seite 23 1516212 | A002...
- Seite 24 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
