Verfügbare Setup-Parameter; Das Setup-Menü: Ebene 2; Allgemeines; Ebene 2: Setup-Parameter Wig - Castolin Eutectic CastoTIG 1702 AC/DC Betriebsanleitung

HCU ... Hot-start current ... Hotstartstrom ... 0 bis 100 %, Werkseinstellung: 50 %
Verfügbare
Setup-Parameter
Hti ...... Hot-current time ... Hotstromzeit ... 0 bis 2,0 s, Werkseinstellung: 0,5 s
dYn .... dynamic ... Dynamik-Korrektur ... 0 bis 100, Werkseinstellung: 20
FAC .... Factory ... Schweißanlage zurücksetzen
Taste Set (13) 2 s gedrückt halten, um Auslieferungszustand wiederherzustellen. Wird
am Display „PrG" angezeigt, ist die Schweißanlage zurückgesetzt.
Wichtig! Wird die Schweißanlage zurückgesetzt, gehen alle persönlichen Einstellungen
im Setup-Menü: Ebene 1 verloren. Die Parametereinstellungen in der zweiten Ebene
des Setup-Menüs (2nd) werden nicht gelöscht.
2nd ..... zweite Ebene des Setup-Menüs (siehe Kapitel „Das Setup-Menü: Ebene 2")
Das Setup-Menü: Ebene 2

Allgemeines

In „Setup-Menü: Ebene 2" befinden sich alle Setup-Parameter für die Voreinstellung der
Schweißanlage. Die Parameter sind nach logischen Gruppen geordnet. Die einzelnen
Gruppen werden jeweils durch eigene Tastenkombinationen aufgerufen.

Ebene 2: Setup-Parameter WIG

Parameter 2nd -
anwählen
-
-
Wichtig! Es wird immer der Setup-Parameter zuerst angezeigt, der bei einem bereits
erfolgten Einstieg zuletzt angewählt wurde.
-

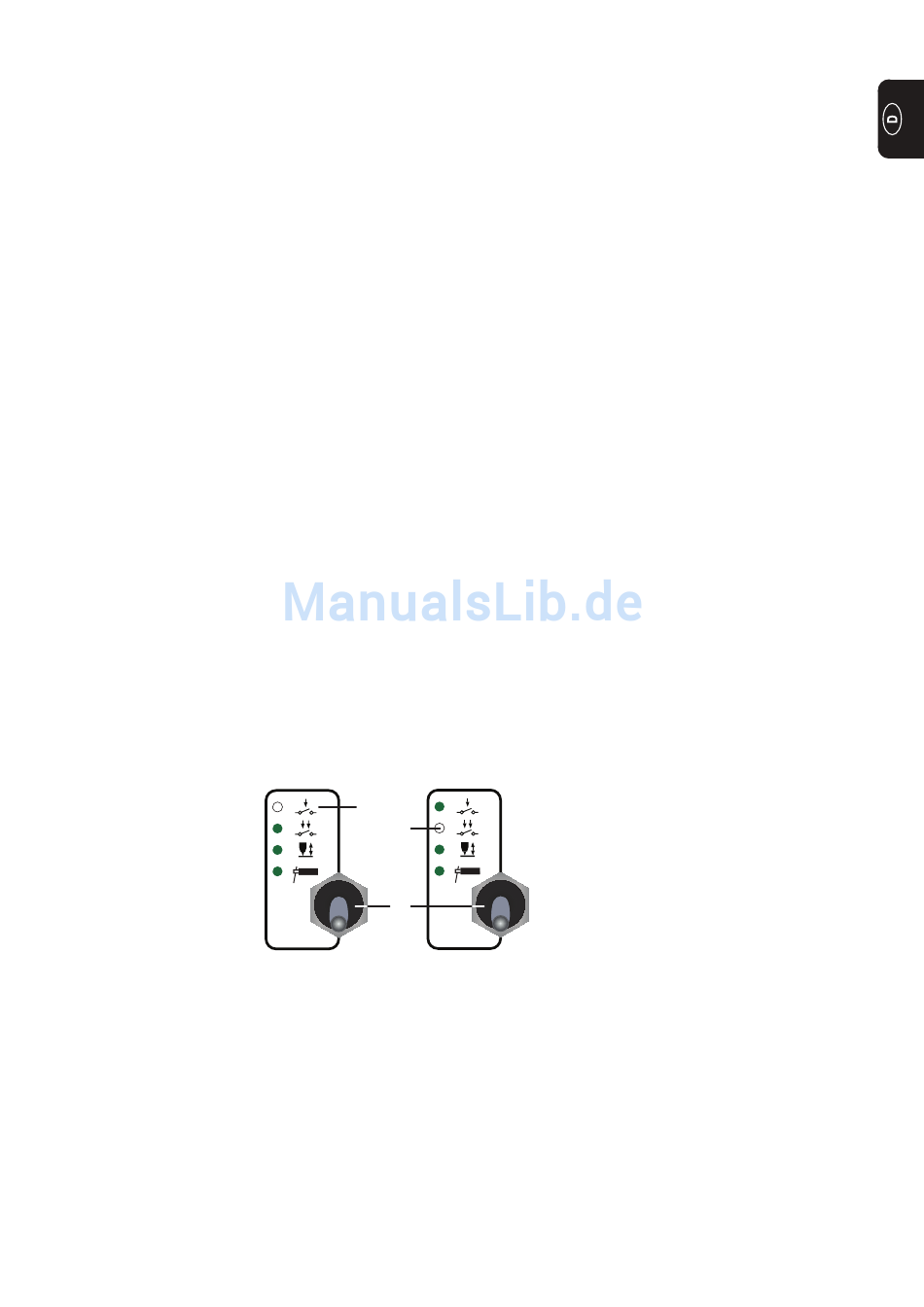

Mittels Taste Betriebsart (1) die Betriebsart 2-Takt Betrieb (2) oder die Betriebsart
4-Takt Betrieb (3) anwählen
(2)
(3)
(1)
Bei gedrückter Taste Set (13) die Taste Betriebsart (1) drücken
Der erste Setup-Parameter wird angezeigt (z.B. „SPt")
Mittels Taste(n) Parameteranwahl (8) oder (9) den Setup-Parameter „2nd" anwäh-
len
45
