Allgemeines

Nachfolgend werden die Bedienpaneele der Stromquelle CastoTIG 1702/2202 AC/DC
und der Stromquelle CastoTIG 2201 DC getrennt behandelt.
Bedienpaneel
CastoTIG 1702/
2202 AC/DC
(13)

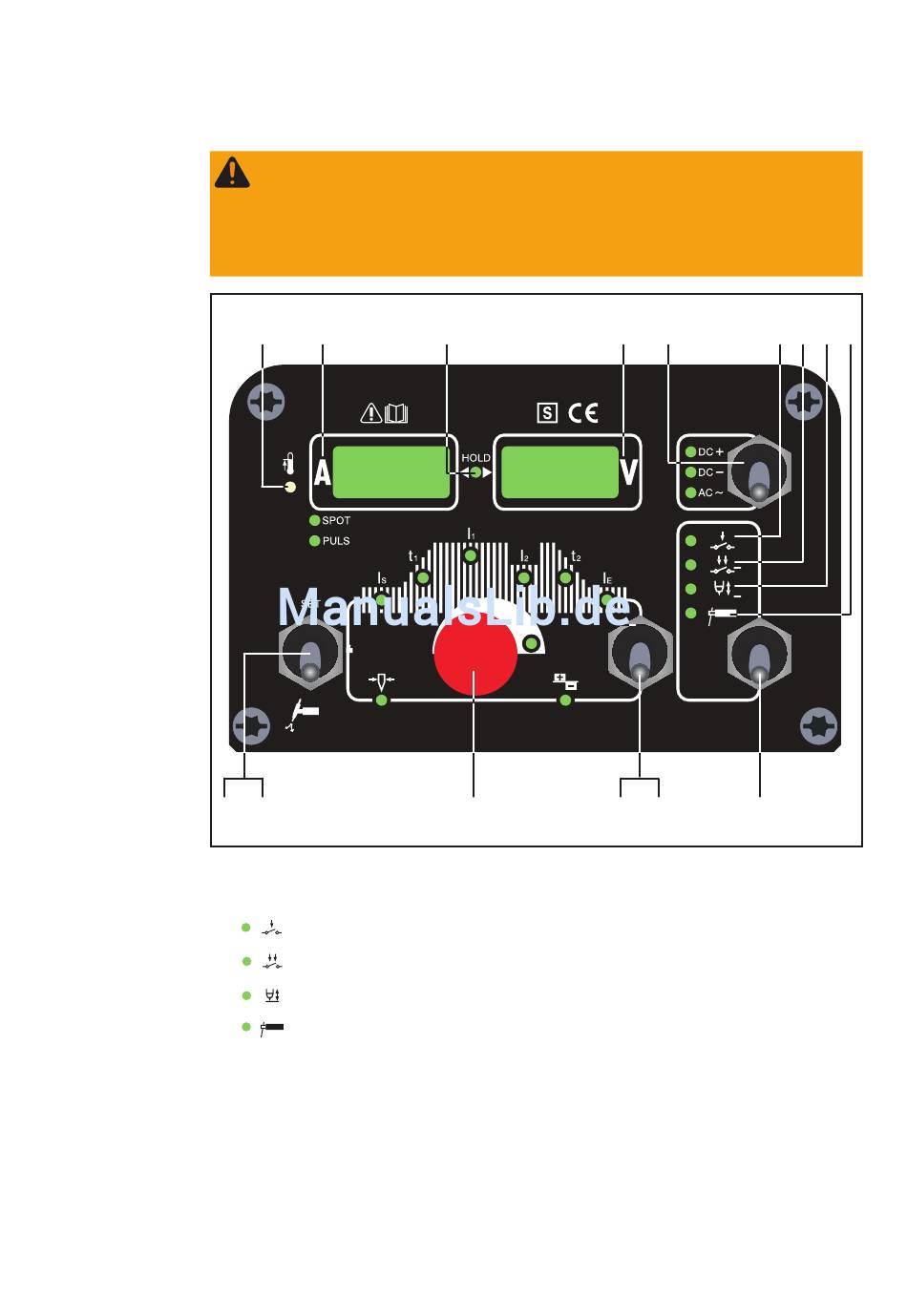

Abb.3 Bedienpaneel CastoTIG 1702/2202 AC/DC
(1) Taste Betriebsart ... zur Anwahl der Betriebsart
Warnung! Fehlbedienung kann schwerwiegende Personen- und Sachschäden
verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Doku-
mente vollständig gelesen und verstanden wurden:
- diese Bedienungsanleitung
- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
(15) (10)
(14)
(2) 2-Takt Betrieb
(3) 4-Takt Betrieb
(4) Berührungszünden (Lift-Arc)
(5) Stabelektroden-Schweißen
Wichtig! Wird die Betriebsart Stabelektrodenschweißen (5) angewählt, steht die
Schweißspannung erst nach einer Verzögerung von 3 Sekunden zur Verfügung.
(12)
(7)
8
(11) (6)
(2) (3)
(8) (9) (1)
(4) (5)
