Bedienpaneel

Übersicht
Wesentliches Merkmal des Bedienpaneels ist die logische Anordnung der Bedienele-
mente. Alle für die tägliche Arbeit wesentlichen Parameter lassen sich einfach
-
-
-

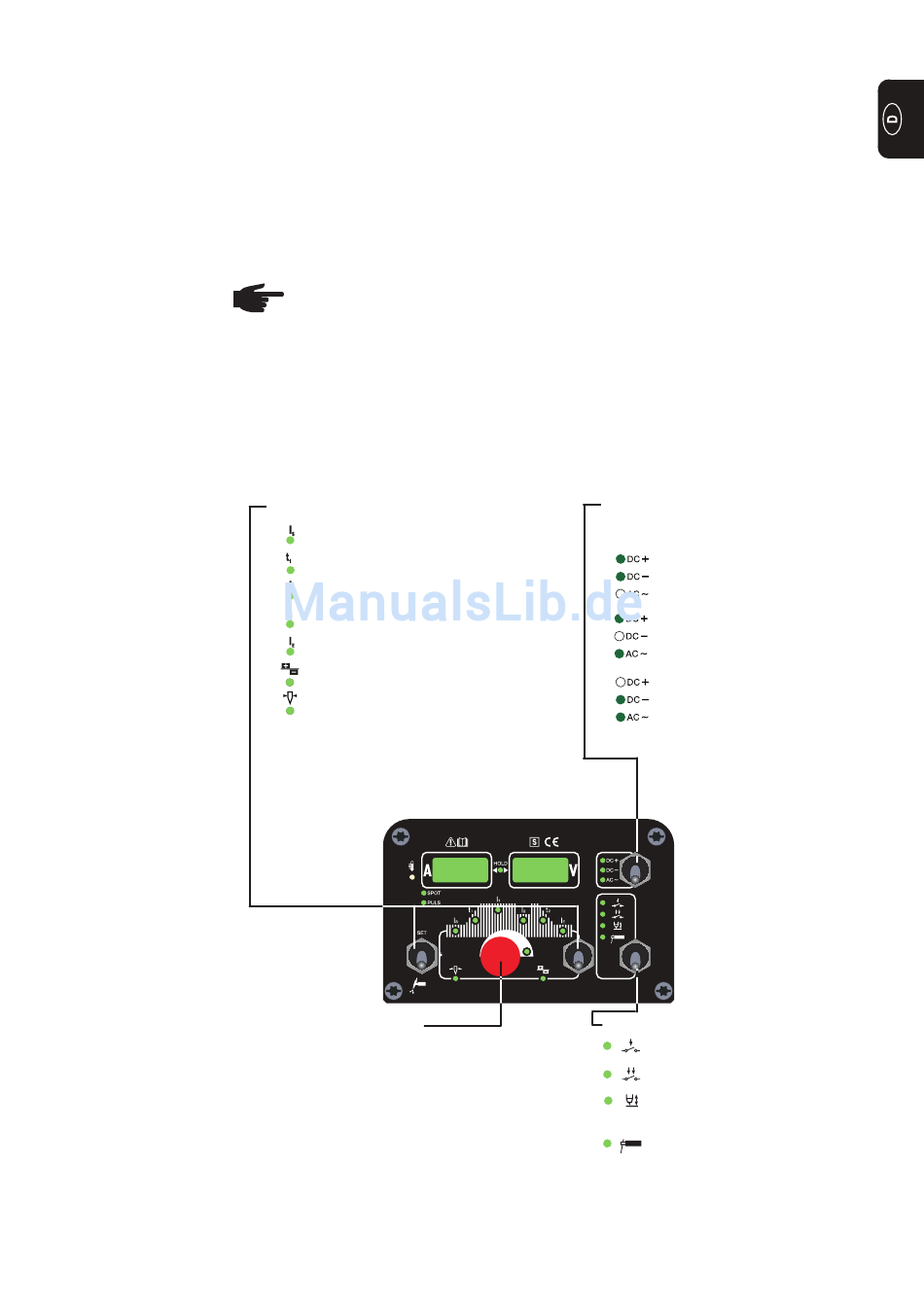

Nachfolgend dargestelltes Bild zeigt eine Übersicht der wesentlichen Einstellungen für
die tägliche Arbeit, am Beispiel des Bedienpaneels CastoTIG 1702/2202 AC/DC und
CastoTIG 2201 DC. Eine ausführliche Beschreibung dieser Einstellungen befindet sich
in dem nachfolgenden Kapitel „Bedienpaneel".
mit den Tasten anwählen
mittels Einstellrad verändern
während des Schweißens am Display anzeigen.
Hinweis! Aufgrund von Softwareupdates können Funktionen an Ihrem Gerät
verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder
umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von den
Bedienelementen an ihrem Gerät unterscheiden. Die Funktionsweise dieser
Bedienelemente ist jedoch identisch.
3. Parameter anwählen:
Startstrom I
S
Up-Slope t
1
Hauptstrom I
1
Down-Slope t
2
Endkraterstrom I
E
Balance (nur WIG-AC)
Elektroden-Durchmesser
4. Parameter ändern
2. Verfahren anwählen:
(nur CastoTIG 1702/2202 AC/DC)
1. Betriebsart anwählen:
7
AC Schweißen
DC- Schweißen
DC+ Schweißen
(nur Stabelektrode)
2-Takt Betrieb
4-Takt Betrieb
Berührungszünden
(Lift-Arc)
Stabelektrode
