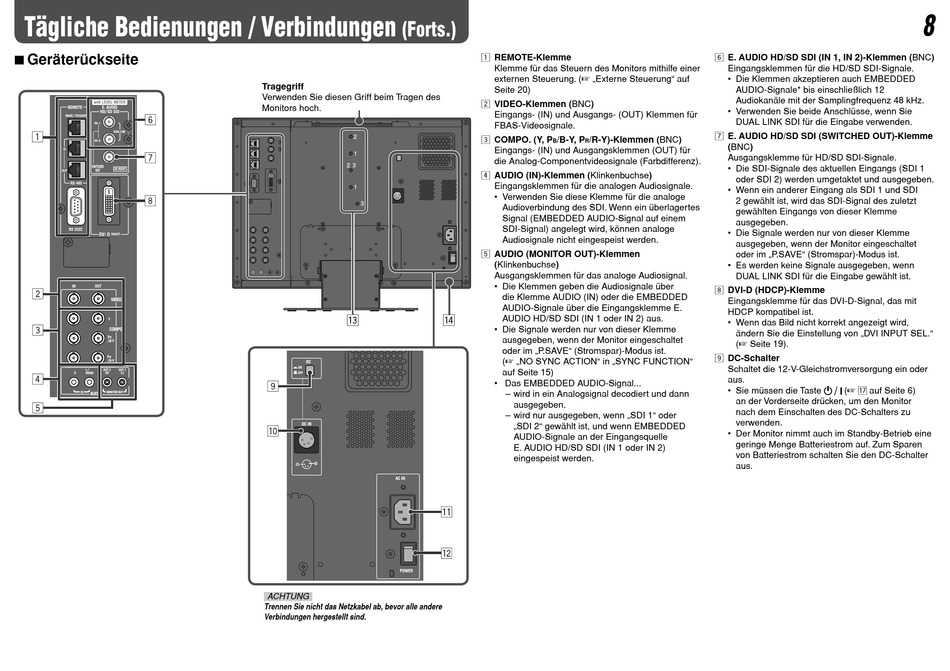

Tägliche Bedienungen / Verbindungen
7 Geräterückseite
(Forts.)
Tragegriff
Verwenden Sie diesen Griff beim Tragen des
Monitors hoch.
e
ACHTUNG
Trennen Sie nicht das Netzkabel ab, bevor alle andere
Verbindungen hergestellt sind.
1 REMOTE-Klemme
Klemme für das Steuern des Monitors mithilfe einer
externen Steuerung. (☞ „Externe Steuerung" auf
Seite 20)
2 VIDEO-Klemmen (BNC)
Eingangs- (IN) und Ausgangs- (OUT) Klemmen für
FBAS-Videosignale.
3 COMPO. (Y, P
/B-Y, P
/R-Y)-Klemmen (BNC)
B
R
Eingangs- (IN) und Ausgangsklemmen (OUT) für
die Analog-Componentvideosignale (Farbdifferenz).
4 AUDIO (IN)-Klemmen (Klinkenbuchse)
Eingangsklemmen für die analogen Audiosignale.
• Verwenden Sie diese Klemme für die analoge
Audioverbindung des SDI. Wenn ein überlagertes
Signal (EMBEDDED AUDIO-Signal auf einem
SDI-Signal) angelegt wird, können analoge
Audiosignale nicht eingespeist werden.
5 AUDIO (MONITOR OUT)-Klemmen
(Klinkenbuchse)
Ausgangsklemmen für das analoge Audiosignal.
• Die Klemmen geben die Audiosignale über
die Klemme AUDIO (IN) oder die EMBEDDED
AUDIO-Signale über die Eingangsklemme E.
r
AUDIO HD/SD SDI (IN 1 oder IN 2) aus.
• Die Signale werden nur von dieser Klemme
ausgegeben, wenn der Monitor eingeschaltet
oder im „P.SAVE" (Stromspar)-Modus ist.
(☞ „NO SYNC ACTION" in „SYNC FUNCTION"
auf Seite 15)
• Das EMBEDDED AUDIO-Signal...
– wird in ein Analogsignal decodiert und dann
ausgegeben.
– wird nur ausgegeben, wenn „SDI 1" oder
„SDI 2" gewählt ist, und wenn EMBEDDED
AUDIO-Signale an der Eingangsquelle
E. AUDIO HD/SD SDI (IN 1 oder IN 2)
eingespeist werden.
6 E. AUDIO HD/SD SDI (IN 1, IN 2)-Klemmen (BNC)
Eingangsklemmen für die HD/SD SDI-Signale.
• Die Klemmen akzeptieren auch EMBEDDED
AUDIO-Signale* bis einschließlich 12
Audiokanäle mit der Samplingfrequenz 48 kHz.
• Verwenden Sie beide Anschlüsse, wenn Sie
DUAL LINK SDI für die Eingabe verwenden.
7 E. AUDIO HD/SD SDI (SWITCHED OUT)-Klemme
(BNC)
Ausgangsklemme für HD/SD SDI-Signale.
• Die SDI-Signale des aktuellen Eingangs (SDI 1
oder SDI 2) werden umgetaktet und ausgegeben.
• Wenn ein anderer Eingang als SDI 1 und SDI
2 gewählt ist, wird das SDI-Signal des zuletzt
gewählten Eingangs von dieser Klemme
ausgegeben.
• Die Signale werden nur von dieser Klemme
ausgegeben, wenn der Monitor eingeschaltet
oder im „P.SAVE" (Stromspar)-Modus ist.
• Es werden keine Signale ausgegeben, wenn
DUAL LINK SDI für die Eingabe gewählt ist.
8 DVI-D (HDCP)-Klemme
Eingangsklemme für das DVI-D-Signal, das mit
HDCP kompatibel ist.
• Wenn das Bild nicht korrekt angezeigt wird,
ändern Sie die Einstellung von „DVI INPUT SEL."
(☞ Seite 19).
9 DC-Schalter
Schaltet die 12-V-Gleichstromversorgung ein oder
aus.
(☞ u auf Seite 6)
• Sie müssen die Taste
an der Vorderseite drücken, um den Monitor
nach dem Einschalten des DC-Schalters zu
verwenden.
• Der Monitor nimmt auch im Standby-Betrieb eine
geringe Menge Batteriestrom auf. Zum Sparen
von Batteriestrom schalten Sie den DC-Schalter
aus.
