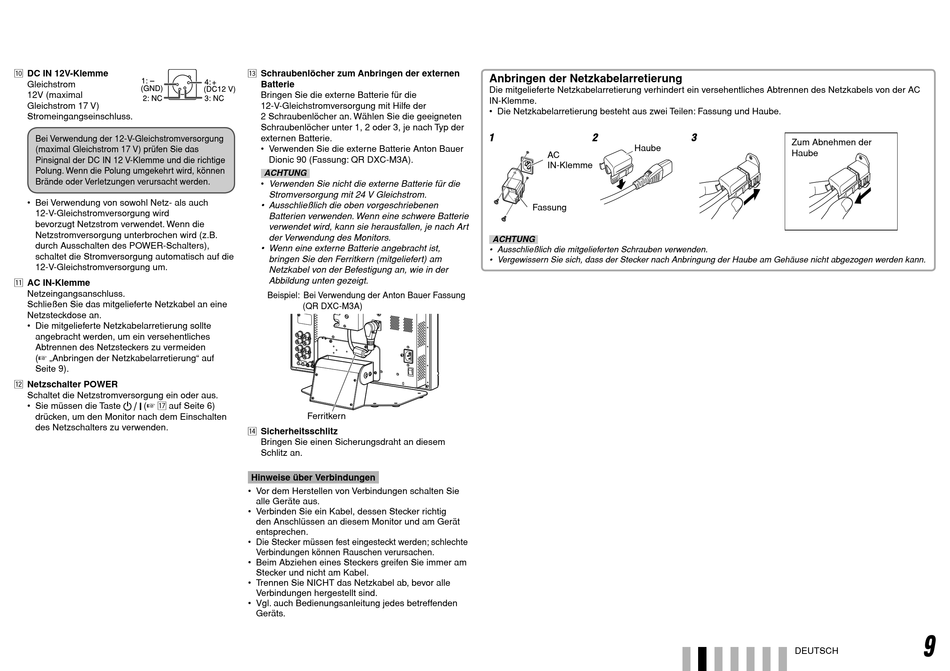

p DC IN 12V-Klemme
Gleichstrom
12V (maximal
Gleichstrom 17 V)
Stromeingangseinschluss.
Bei Verwendung der 12-V-Gleichstromversorgung
(maximal Gleichstrom 17 V) prüfen Sie das
Pinsignal der DC IN 12 V-Klemme und die richtige
Polung. Wenn die Polung umgekehrt wird, können
Brände oder Verletzungen verursacht werden.
• Bei Verwendung von sowohl Netz- als auch
12-V-Gleichstromversorgung wird
bevorzugt Netzstrom verwendet. Wenn die
Netzstromversorgung unterbrochen wird (z.B.
durch Ausschalten des POWER-Schalters),
schaltet die Stromversorgung automatisch auf die
12-V-Gleichstromversorgung um.
q AC IN-Klemme
Netzeingangsanschluss.
Schließen Sie das mitgelieferte Netzkabel an eine
Netzsteckdose an.
• Die mitgelieferte Netzkabelarretierung sollte
angebracht werden, um ein versehentliches
Abtrennen des Netzsteckers zu vermeiden
(☞ „Anbringen der Netzkabelarretierung" auf
Seite 9).
w Netzschalter POWER
Schaltet die Netzstromversorgung ein oder aus.
(☞ u auf Seite 6)
• Sie müssen die Taste
drücken, um den Monitor nach dem Einschalten
des Netzschalters zu verwenden.
e Schraubenlöcher zum Anbringen der externen
Batterie
Bringen Sie die externe Batterie für die
12-V-Gleichstromversorgung mit Hilfe der
2 Schraubenlöcher an. Wählen Sie die geeigneten
Schraubenlöcher unter 1, 2 oder 3, je nach Typ der
externen Batterie.
• Verwenden Sie die externe Batterie Anton Bauer
Dionic 90 (Fassung: QR DXC-M3A).
ACHTUNG
• Verwenden Sie nicht die externe Batterie für die
Stromversorgung mit 24 V Gleichstrom.
• Ausschließlich die oben vorgeschriebenen
Batterien verwenden. Wenn eine schwere Batterie
verwendet wird, kann sie herausfallen, je nach Art
der Verwendung des Monitors.
• Wenn eine externe Batterie angebracht ist,
bringen Sie den Ferritkern (mitgeliefert) am
Netzkabel von der Befestigung an, wie in der
Abbildung unten gezeigt.
Beispiel: Bei Verwendung der Anton Bauer Fassung
(QR DXC-M3A)
Ferritkern
r Sicherheitsschlitz
Bringen Sie einen Sicherungsdraht an diesem
Schlitz an.
Hinweise über Verbindungen
• Vor dem Herstellen von Verbindungen schalten Sie
alle Geräte aus.
• Verbinden Sie ein Kabel, dessen Stecker richtig
den Anschlüssen an diesem Monitor und am Gerät
entsprechen.
• Die Stecker müssen fest eingesteckt werden; schlechte
Verbindungen können Rauschen verursachen.
• Beim Abziehen eines Steckers greifen Sie immer am
Stecker und nicht am Kabel.
• Trennen Sie NICHT das Netzkabel ab, bevor alle
Verbindungen hergestellt sind.
• Vgl. auch Bedienungsanleitung jedes betreffenden
Geräts.
Anbringen der Netzkabelarretierung
Die mitgelieferte Netzkabelarretierung verhindert ein versehentliches Abtrennen des Netzkabels von der AC
IN-Klemme.
• Die Netzkabelarretierung besteht aus zwei Teilen: Fassung und Haube.
1
2
Haube
AC
IN-Klemme
Fassung
ACHTUNG
• Ausschließlich die mitgelieferten Schrauben verwenden.
• Vergewissern Sie sich, dass der Stecker nach Anbringung der Haube am Gehäuse nicht abgezogen werden kann.
3
Zum Abnehmen der
Haube
DEUTSCH
9
