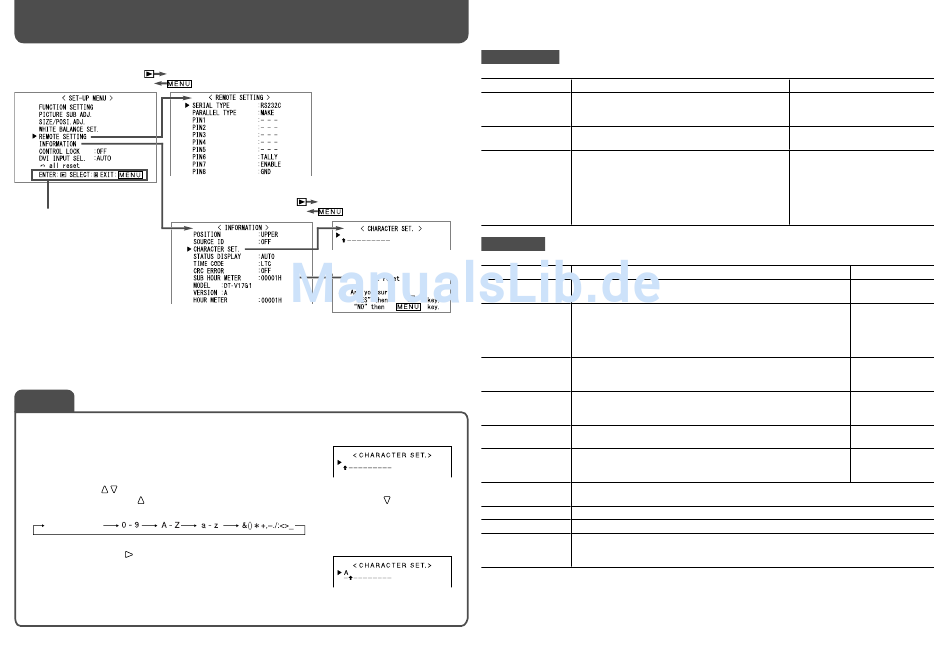

Menükonfiguration—SET-UP-MENÜ
Zum Bedienungsverfahren siehe Seite 7.
Bedienungsrichtlinie
Zeigt die Tasten für jeden
Vorgang.
• Das Menü verschwindet in etwa 30 Sekunden nach der vorherigen Bedienung.
• Je nach Eingang oder Eingangssignal erscheinen einige Punkte möglicherweise nicht im Menü.
• Die vom MAKE-System gesteuerten Punkte erscheinen nicht im Menü.
HINWEIS
Einstellung von „CHARACTER SET."
Weisen Sie einen Namen zu jeder Videoquelle zu.
1
Ändern Sie den Eingang zu einem, zu dem Sie einen Videoquellenname
zuweisen wollen.
2
Wählen Sie „CHARACTER SET.".
3
Drücken Sie die
Tasten zur Wahl des ersten Zeichens.
• Bei jedem Drücken der
Taste schaltet der Buchstabe wie folgt um. Drücken Sie die
Umkehren der Reihenfolge.
Leerstelle
4
Drücken Sie die Taste
, um den Pfeil zur nächsten Leerstelle
weiterzuschalten.
• Die vor dem Bewegen des Pfeils eingegebenen Zeichen werden
gespeichert.
5
Wiederholen Sie Schritt 3 und 4 (maximal 10 Buchstaben).
6
Drücken Sie die MENU-Taste, um den Namen zu speichern.
(Forts.)
REMOTE SETTING
(☞ „Externe Steuerung" auf Seite 20 bis 23)
Einstellungen der externen Steuerung
Gegenstand
SERIAL TYPE
PARALLEL TYPE
PIN1
PIN2
PIN3
PIN4
PIN5
INFORMATION
Einstellungen für die Informationsanzeige des Monitors
Gegenstand
POSITION
SOURCE ID
CHARACTER
SET.*
1
STATUS DISPLAY
TIME CODE
CRC ERROR
SUB HOUR METER Anzeige der Betriebsstunden (Einheit: Stunde). Sie können diesen Gegenstand
Taste zum
MODEL
VERSION
HOUR METER
*
1
Gespeichert für jeden Eingang.
2
*
Neben-Zeitcode
Zum
Wählen die den für die externe Steuerung
mit serieller Kommunikation verwendeten
Eingangsanschluss.
Wählen die externe Steuermethode für den MAKE/
TRIGGER-Klemme.
Zuweisen die Steuerfunktionen zu den Pins der
MAKE/TRIGGER-Klemme.
• Weisen Sie eine Funktion zu jedem Anschluss-Pin
durch Wählen von „SET" in „PARALLEL TYPE"
wie oben erwähnt zu. (Die Funktionen werden für
„PIN6" – „PIN8" zugewiesen, und Sie können die
Zuweisung dieser Funktion nicht ändern.)
Zum
Wählen die Position für die Informationsanzeige (☞ „Über die
Informationsanzeige" auf Seite 7).
Wählen, wenn der in „CHARACTER SET." zugewiesene Name im
Bildschirm angezeigt werden soll (☞ „Über die Informationsanzeige"
auf Seite 7)
• Wenn „AUTO" gewählt ist, synchronisiert die Displayfarbe mit der
Farbe der Signallampe, während die Signallampe leuchtet.
Zuweisen einen Namen nach Wunsch zu jeder Videoquelle
(maximal 10 Zeichen). Sie können auch einen Namen mit dem RS-
232C-System eingeben.
Wählen, ob der Status des aktuellen Eingangs und die
Stummschalteinstellung im Bildschirm erscheinen. (☞ „Anzeige des
aktuellen Status" auf Seite 7)
Wählen den Typ der TIME CODE-Anzeige.
Wählen, ob die CRC-Fehleranzeige für das eingegebene HD
SDI-Signal im Bildschirm erscheint. (☞ „Über die
Informationsanzeige" auf Seite 7)
zurücksetzen.
Anzeigen den Modellnamen des Monitors.
Anzeigen die Version des Monitors.
Anzeigen die gesamten Betriebsstunden (Einheit: Stunde). Dieser Gegenstand
wird für die Wartung des Monitors verwendet. Sie können nicht diesen Gegenstand
zurücksetzen.
18
Einstellwert
RS232C, RS485
MAKE, TRIGGER, SET
☞ „Vom MAKE/TRIGGER-System
gesteuerte Funktionen" auf
Seite 21
Einstellwert
UPPER, LOWER
OFF, ON, AUTO
☞ „HINWEIS"
AUTO, OFF, ON
VITC*
2
, LTC*
2
,
D-VITC
ON, OFF
