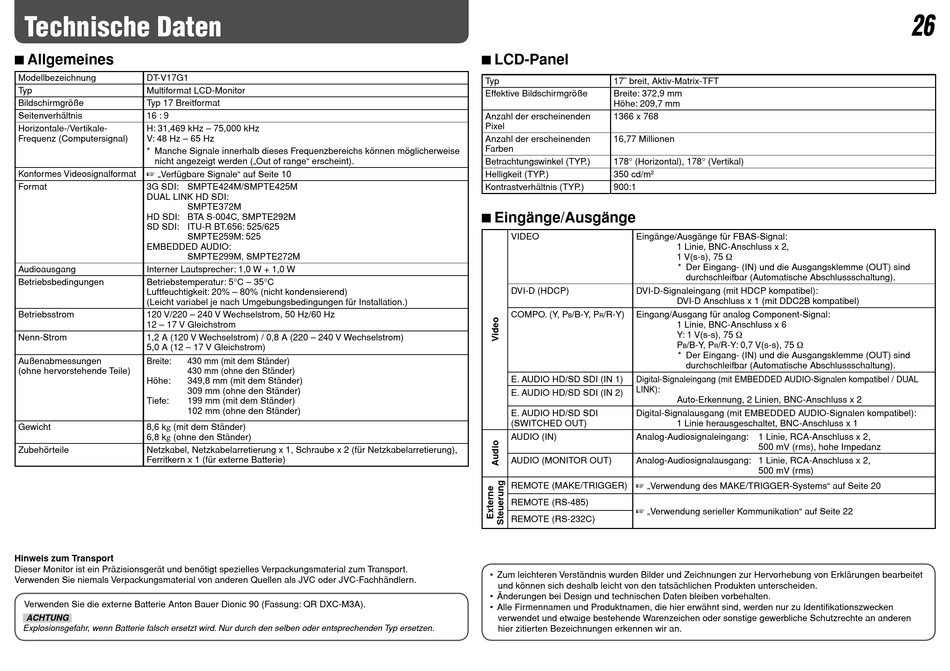

Technische Daten
7 Allgemeines
Modellbezeichnung
DT-V17G1
Typ
Multiformat LCD-Monitor
Bildschirmgröße
Typ 17 Breitformat
Seitenverhältnis
16 : 9
Horizontale-/Vertikale-
H: 31,469 kHz – 75,000 kHz
Frequenz (Computersignal)
V: 48 Hz – 65 Hz
* Manche Signale innerhalb dieses Frequenzbereichs können möglicherweise
nicht angezeigt werden („Out of range" erscheint).
☞ „Verfügbare Signale" auf Seite 10
Konformes Videosignalformat
Format
3G SDI: SMPTE424M/SMPTE425M
DUAL LINK HD SDI:
SMPTE372M
HD SDI: BTA S-004C, SMPTE292M
SD SDI: ITU-R BT.656: 525/625
SMPTE259M: 525
EMBEDDED AUDIO:
SMPTE299M, SMPTE272M
Audioausgang
Interner Lautsprecher: 1,0 W + 1,0 W
Betriebsbedingungen
Betriebstemperatur: 5°C – 35°C
Luftfeuchtigkeit: 20% – 80% (nicht kondensierend)
(Leicht variabel je nach Umgebungsbedingungen für Installation.)
Betriebsstrom
120 V/220 – 240 V Wechselstrom, 50 Hz/60 Hz
12 – 17 V Gleichstrom
Nenn-Strom
1,2 A (120 V Wechselstrom) / 0,8 A (220 – 240 V Wechselstrom)
5,0 A (12 – 17 V Gleichstrom)
Außenabmessungen
Breite:
430 mm (mit dem Ständer)
(ohne hervorstehende Teile)
430 mm (ohne den Ständer)
Höhe:
349,8 mm (mit dem Ständer)
309 mm (ohne den Ständer)
Tiefe:
199 mm (mit dem Ständer)
102 mm (ohne den Ständer)
Gewicht
8,6 kg (mit dem Ständer)
6,8 kg (ohne den Ständer)
Zubehörteile
Netzkabel, Netzkabelarretierung x 1, Schraube x 2 (für Netzkabelarretierung),
Ferritkern x 1 (für externe Batterie)
Hinweis zum Transport
Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport.
Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern.
Verwenden Sie die externe Batterie Anton Bauer Dionic 90 (Fassung: QR DXC-M3A).
ACHTUNG
Explosionsgefahr, wenn Batterie falsch ersetzt wird. Nur durch den selben oder entsprechenden Typ ersetzen.
7 LCD-Panel
Typ
17˝ breit, Aktiv-Matrix-TFT
Effektive Bildschirmgröße
Breite: 372,9 mm
Höhe: 209,7 mm
Anzahl der erscheinenden
1366 x 768
Pixel
Anzahl der erscheinenden
16,77 Millionen
Farben
Betrachtungswinkel (TYP.)
178° (Horizontal), 178° (Vertikal)
Helligkeit (TYP.)
350 cd/m
2
Kontrastverhältnis (TYP.)
900:1
7 Eingänge/Ausgänge
VIDEO
Eingänge/Ausgänge für FBAS-Signal:
DVI-D (HDCP)
DVI-D-Signaleingang (mit HDCP kompatibel):
COMPO. (Y, P
/B-Y, P
/R-Y)
Eingang/Ausgang für analog Component-Signal:
B
R
E. AUDIO HD/SD SDI (IN 1)
Digital-Signaleingang (mit EMBEDDED AUDIO-Signalen kompatibel / DUAL
LINK):
E. AUDIO HD/SD SDI (IN 2)
E. AUDIO HD/SD SDI
Digital-Signalausgang (mit EMBEDDED AUDIO-Signalen kompatibel):
(SWITCHED OUT)
AUDIO (IN)
Analog-Audiosignaleingang:
AUDIO (MONITOR OUT)
Analog-Audiosignalausgang: 1 Linie, RCA-Anschluss x 2,
REMOTE (MAKE/TRIGGER) ☞ „Verwendung des MAKE/TRIGGER-Systems" auf Seite 20
REMOTE (RS-485)
☞ „Verwendung serieller Kommunikation" auf Seite 22
REMOTE (RS-232C)
• Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet
und können sich deshalb leicht von den tatsächlichen Produkten unterscheiden.
• Änderungen bei Design und technischen Daten bleiben vorbehalten.
• Alle Firmennamen und Produktnamen, die hier erwähnt sind, werden nur zu Identifikationszwecken
verwendet und etwaige bestehende Warenzeichen oder sonstige gewerbliche Schutzrechte an anderen
hier zitierten Bezeichnungen erkennen wir an.
1 Linie, BNC-Anschluss x 2,
1 V(s-s), 75 Ω
* Der Eingang- (IN) und die Ausgangsklemme (OUT) sind
durchschleifbar (Automatische Abschlussschaltung).
DVI-D Anschluss x 1 (mit DDC2B kompatibel)
1 Linie, BNC-Anschluss x 6
Y: 1 V(s-s), 75 Ω
P
/B-Y, P
/R-Y: 0,7 V(s-s), 75 Ω
B
R
* Der Eingang- (IN) und die Ausgangsklemme (OUT) sind
durchschleifbar (Automatische Abschlussschaltung).
Auto-Erkennung, 2 Linien, BNC-Anschluss x 2
1 Linie herausgeschaltet, BNC-Anschluss x 1
1 Linie, RCA-Anschluss x 2,
500 mV (rms), hohe Impedanz
500 mV (rms)
26
