Tägliche Bedienungen / Verbindungen

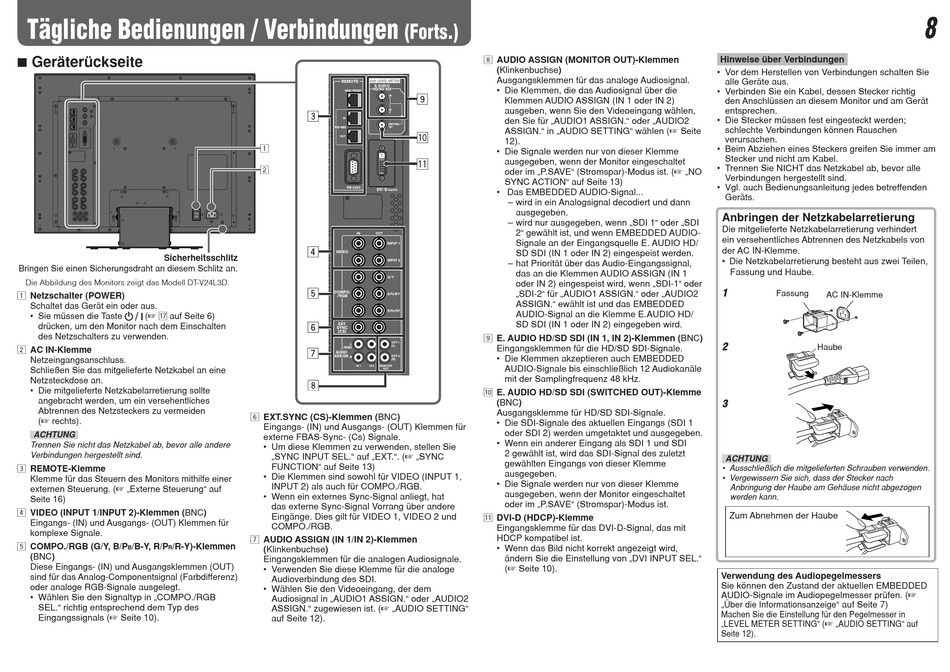

7 Geräterückseite
Sicherheitsschlitz
Bringen Sie einen Sicherungsdraht an diesem Schlitz an.
Die Abbildung des Monitors zeigt das Modell DT-V24L3D.
1 Netzschalter (POWER)
Schaltet das Gerät ein oder aus.
(☞ u auf Seite 6)
• Sie müssen die Taste
drücken, um den Monitor nach dem Einschalten
des Netzschalters zu verwenden.
2 AC IN-Klemme
Netzeingangsanschluss.
Schließen Sie das mitgelieferte Netzkabel an eine
Netzsteckdose an.
• Die mitgelieferte Netzkabelarretierung sollte
angebracht werden, um ein versehentliches
Abtrennen des Netzsteckers zu vermeiden
(☞ rechts).
ACHTUNG
Trennen Sie nicht das Netzkabel ab, bevor alle andere
Verbindungen hergestellt sind.
3 REMOTE-Klemme
Klemme für das Steuern des Monitors mithilfe einer
externen Steuerung. (☞ „Externe Steuerung" auf
Seite 16)
4 VIDEO (INPUT 1/INPUT 2)-Klemmen (BNC)
Eingangs- (IN) und Ausgangs- (OUT) Klemmen für
komplexe Signale.
5 COMPO./RGB (G/Y, B/P
/B-Y, R/P
/R-Y)-Klemmen
B
R
(BNC)
Diese Eingangs- (IN) und Ausgangsklemmen (OUT)
sind für das Analog-Componentsignal (Farbdifferenz)
oder analoge RGB-Signale ausgelegt.
• Wählen Sie den Signaltyp in „COMPO./RGB
SEL." richtig entsprechend dem Typ des
Eingangssignals (☞ Seite 10).
(Forts.)
1
2
6 EXT.SYNC (CS)-Klemmen (BNC)
Eingangs- (IN) und Ausgangs- (OUT) Klemmen für
externe FBAS-Sync- (Cs) Signale.
• Um diese Klemmen zu verwenden, stellen Sie
„SYNC INPUT SEL." auf „EXT.". (☞ „SYNC
FUNCTION" auf Seite 13)
• Die Klemmen sind sowohl für VIDEO (INPUT 1,
INPUT 2) als auch für COMPO./RGB.
• Wenn ein externes Sync-Signal anliegt, hat
das externe Sync-Signal Vorrang über andere
Eingänge. Dies gilt für VIDEO 1, VIDEO 2 und
COMPO./RGB.
7 AUDIO ASSIGN (IN 1/IN 2)-Klemmen
(Klinkenbuchse)
Eingangsklemmen für die analogen Audiosignale.
• Verwenden Sie diese Klemme für die analoge
Audioverbindung des SDI.
• Wählen Sie den Videoeingang, der dem
Audiosignal in „AUDIO1 ASSIGN." oder „AUDIO2
ASSIGN." zugewiesen ist. (☞ „AUDIO SETTING"
auf Seite 12).
8 AUDIO ASSIGN (MONITOR OUT)-Klemmen
(Klinkenbuchse)
Ausgangsklemmen für das analoge Audiosignal.
• Die Klemmen, die das Audiosignal über die
Klemmen AUDIO ASSIGN (IN 1 oder IN 2)
ausgeben, wenn Sie den Videoeingang wählen,
den Sie für „AUDIO1 ASSIGN." oder „AUDIO2
ASSIGN." in „AUDIO SETTING" wählen (☞ Seite
12).
• Die Signale werden nur von dieser Klemme
ausgegeben, wenn der Monitor eingeschaltet
oder im „P.SAVE" (Stromspar)-Modus ist. (☞ „NO
SYNC ACTION" auf Seite 13)
• Das EMBEDDED AUDIO-Signal...
– wird in ein Analogsignal decodiert und dann
ausgegeben.
– wird nur ausgegeben, wenn „SDI 1" oder „SDI
2" gewählt ist, und wenn EMBEDDED AUDIO-
Signale an der Eingangsquelle E. AUDIO HD/
SD SDI (IN 1 oder IN 2) eingespeist werden.
– hat Priorität über das Audio-Eingangssignal,
das an die Klemmen AUDIO ASSIGN (IN 1
oder IN 2) eingespeist wird, wenn „SDI-1" oder
„SDI-2" für „AUDIO1 ASSIGN." oder „AUDIO2
ASSIGN." ewählt ist und das EMBEDDED
AUDIO-Signal an die Klemme E.AUDIO HD/
SD SDI (IN 1 oder IN 2) eingegeben wird.
9 E. AUDIO HD/SD SDI (IN 1, IN 2)-Klemmen (BNC)
Eingangsklemmen für die HD/SD SDI-Signale.
• Die Klemmen akzeptieren auch EMBEDDED
AUDIO-Signale bis einschließlich 12 Audiokanäle
mit der Samplingfrequenz 48 kHz.
p E. AUDIO HD/SD SDI (SWITCHED OUT)-Klemme
(BNC)
Ausgangsklemme für HD/SD SDI-Signale.
• Die SDI-Signale des aktuellen Eingangs (SDI 1
oder SDI 2) werden umgetaktet und ausgegeben.
• Wenn ein anderer Eingang als SDI 1 und SDI
2 gewählt ist, wird das SDI-Signal des zuletzt
gewählten Eingangs von dieser Klemme
ausgegeben.
• Die Signale werden nur von dieser Klemme
ausgegeben, wenn der Monitor eingeschaltet
oder im „P.SAVE" (Stromspar)-Modus ist.
q DVI-D (HDCP)-Klemme
Eingangsklemme für das DVI-D-Signal, das mit
HDCP kompatibel ist.
• Wenn das Bild nicht korrekt angezeigt wird,
ändern Sie die Einstellung von „DVI INPUT SEL."
(☞ Seite 10).
Hinweise über Verbindungen
• Vor dem Herstellen von Verbindungen schalten Sie
alle Geräte aus.
• Verbinden Sie ein Kabel, dessen Stecker richtig
den Anschlüssen an diesem Monitor und am Gerät
entsprechen.
• Die Stecker müssen fest eingesteckt werden;
schlechte Verbindungen können Rauschen
verursachen.
• Beim Abziehen eines Steckers greifen Sie immer am
Stecker und nicht am Kabel.
• Trennen Sie NICHT das Netzkabel ab, bevor alle
Verbindungen hergestellt sind.
• Vgl. auch Bedienungsanleitung jedes betreffenden
Geräts.
Anbringen der Netzkabelarretierung
Die mitgelieferte Netzkabelarretierung verhindert
ein versehentliches Abtrennen des Netzkabels von
der AC IN-Klemme.
• Die Netzkabelarretierung besteht aus zwei Teilen,
Fassung und Haube.
1
Fassung
AC IN-Klemme
2
Haube
3
ACHTUNG
• Ausschließlich die mitgelieferten Schrauben verwenden.
• Vergewissern Sie sich, dass der Stecker nach
Anbringung der Haube am Gehäuse nicht abgezogen
werden kann.
Zum Abnehmen der Haube
Verwendung des Audiopegelmessers
Sie können den Zustand der aktuellen EMBEDDED
AUDIO-Signale im Audiopegelmesser prüfen. (☞
„Über die Informationsanzeige" auf Seite 7)
Machen Sie die Einstellung für den Pegelmesser in
„LEVEL METER SETTING" (☞ „AUDIO SETTING" auf
Seite 12).
